RHR15120 Diode 15A/1200V TO220-2

Giới thiệu chung về Diode RHRP15120 (RHR15120)

RHRP15120 là một diode phục hồi siêu nhanh (hyperfast recovery diode) với đặc tính phục hồi mềm (soft recovery). Nó được thiết kế để có thời gian phục hồi bằng một nửa so với các diode siêu nhanh thông thường, giúp giảm thiểu nhiễu và tổn hao năng lượng trong các mạch chuyển mạch tần số cao.

Diode này được xây dựng bằng công nghệ epitaxy planar ion-implanted được thụ động hóa bằng silicon nitride, mang lại hiệu suất và độ tin cậy cao. Nó rất lý tưởng cho các ứng dụng yêu cầu hiệu suất cao và giảm tổn hao công suất trong quá trình chuyển mạch.

RHRP15120 được đóng gói trong vỏ TO-220AC (một biến thể của TO-220, thường có 2 chân chức năng và một tab tản nhiệt), là loại vỏ xuyên lỗ (through-hole) phổ biến cho các linh kiện công suất, dễ dàng gắn vào tản nhiệt.

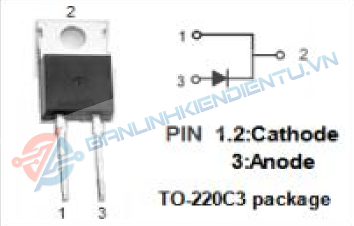

Cấu tạo và Sơ đồ chân RHR15120

RHRP15120 trong gói TO-220AC có 2 chân chức năng và một tab kim loại phía sau, thường được nối với chân Cathode để tản nhiệt.

Sơ đồ chân (Pinout) tiêu chuẩn của TO-220AC:

1. Anode (A)
2. Cathode (K) (Tab kim loại phía sau cũng là Cathode)

Nguyên lý hoạt động cơ bản:

• Dẫn điện thuận: Khi điện áp tại Anode cao hơn Cathode (phân cực thuận), diode sẽ dẫn điện, cho phép dòng điện chảy qua.
• Ngắt điện ngược: Khi điện áp tại Cathode cao hơn Anode (phân cực ngược), diode sẽ ngắt, ngăn chặn dòng điện chảy qua.
• Phục hồi siêu nhanh: Đặc tính “hyperfast recovery” có nghĩa là diode chuyển từ trạng thái dẫn sang trạng thái ngắt rất nhanh chóng, với một lượng điện tích phục hồi ngược (Qrr​) rất nhỏ. Điều này giúp giảm đáng kể tổn hao chuyển mạch, đặc biệt quan trọng trong các mạch tần số cao.

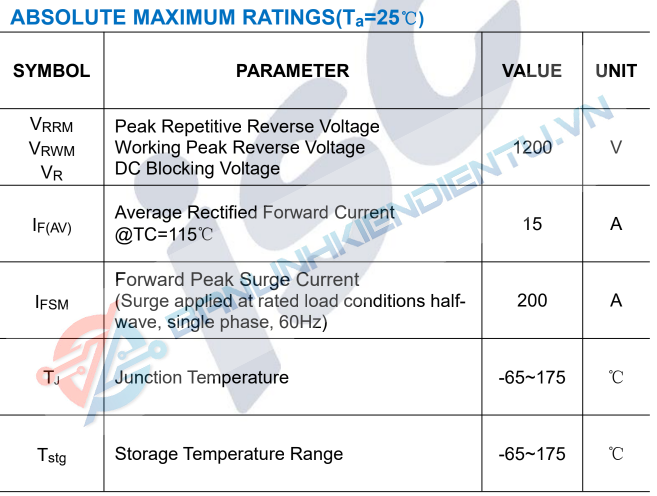

Thông số kỹ thuật nổi bật RHR15120

• Nhà sản xuất: Fairchild Semiconductor (nay thuộc ON Semiconductor).
• Loại Diode: Diode phục hồi siêu nhanh (Hyperfast Diode).
• Điện áp ngược lặp lại tối đa (VRRM​): 1200V. Đây là điện áp ngược tối đa mà diode có thể chịu được lặp đi lặp lại.
• Dòng chỉnh lưu thuận trung bình tối đa (IF(AV)​): 15A (tại TC​=140∘C).
• Dòng xung thuận không lặp lại tối đa (IFSM​): 200A (xung nửa sóng, 1 pha, 60Hz).
• Điện áp thuận tối đa (VF​):
  • Khoảng 3.2V tại IF​=15A, TC​=25∘C.
  • Khoảng 2.6V tại IF​=15A, TC​=150∘C. (Giá trị VF​ càng thấp càng tốt để giảm tổn hao công suất).
• Thời gian phục hồi ngược (trr​): < 65ns (điển hình 75ns tại IF​=15A, dIF​/dt=100A/μs). Thời gian phục hồi cực kỳ nhanh, là yếu tố quan trọng trong các mạch chuyển mạch tốc độ cao.
• Năng lượng thác (Avalanche Energy Rated): 20 mJ.
• Công suất tiêu tán tối đa (PD​): 100W.
• Nhiệt độ hoạt động và lưu trữ (TSTG​, TJ​): -65°C đến 175°C.
• Kiểu đóng gói: TO-220AC (2 chân).

Ứng dụng thực tế

Với khả năng chịu điện áp cao (1200V) và tốc độ phục hồi siêu nhanh, RHRP15120 là lựa chọn lý tưởng cho nhiều ứng dụng công suất:

• Bộ nguồn chuyển mạch (Switch Mode Power Supplies – SMPS): Làm diode chỉnh lưu đầu ra (output rectifier), diode tự do (freewheeling diode), hoặc diode kẹp (clamping diode).
• Mạch hiệu chỉnh hệ số công suất (Power Factor Correction – PFC): Trong tầng PFC của các bộ nguồn.
• Bộ biến tần (Inverters): Đặc biệt là trong các hệ thống năng lượng tái tạo (mặt trời, gió) hoặc bộ biến tần cho động cơ.
• Bộ nạp điện (Battery Chargers).
• Thiết bị hàn (Welding Equipment).
• Hệ thống gia nhiệt cảm ứng (Induction Heating Systems).
• Các mạch chuyển mạch công suất cao khác (Other High-Power Switching Applications).

Cách kiểm tra Diode RHRP15120

Bạn có thể kiểm tra diode bằng đồng hồ vạn năng ở chế độ kiểm tra diode.

1. Đặt đồng hồ vạn năng ở chế độ kiểm tra Diode.

2. Kiểm tra phân cực thuận:

   • Đặt que đỏ (dương) vào chân Anode (A).
   • Đặt que đen (âm) vào chân Cathode (K).
   • Đồng hồ nên hiển thị một giá trị điện áp thuận (khoảng 0.2V – 0.7V, đối với diode siêu nhanh thường có VF​ cao hơn một chút, có thể lên đến 1V – 2V tùy dòng). Đây là dấu hiệu của một diode hoạt động bình thường ở phân cực thuận.

3. Kiểm tra phân cực ngược:

   • Đảo ngược que: Đặt que đen (âm) vào chân Anode (A).
   • Đặt que đỏ (dương) vào chân Cathode (K).
   • Đồng hồ nên hiển thị “OL” (Over Load) hoặc điện trở rất cao (nghĩa là hở mạch). Đây là dấu hiệu của một diode hoạt động bình thường ở phân cực ngược.

• Kết quả bất thường:
  • Nếu đồng hồ hiển thị gần 0V ở cả hai chiều, diode có thể bị chập (shorted).
  • Nếu đồng hồ hiển thị “OL” ở cả hai chiều, diode có thể bị hở (open).

Lưu ý: Việc kiểm tra bằng đồng hồ vạn năng chỉ mang tính chất phát hiện hư hỏng cơ bản. Để kiểm tra các đặc tính phục hồi siêu nhanh (trr​) hoặc hiệu suất ở tần số cao, cần có mạch thử nghiệm chuyên dụng và máy hiện sóng.

Linh kiện tương đương

Khi tìm linh kiện tương đương cho RHRP15120, điều quan trọng là phải khớp các thông số chính sau:

• Loại Diode: Diode phục hồi siêu nhanh (Hyperfast/Ultrafast Recovery Diode).
• Điện áp ngược (VRRM​): Tối thiểu 1200V.
• Dòng điện thuận (IF(AV)​): Tối thiểu 15A.
• Thời gian phục hồi ngược (trr​): Càng thấp càng tốt, lý tưởng là dưới 75ns hoặc tương đương. Đây là thông số cực kỳ quan trọng cho các ứng dụng tần số cao.
• Kiểu đóng gói: TO-220AC (hoặc TO-220).
• Điện áp thuận (VF​): Càng thấp càng tốt.
• Khả năng chịu năng lượng thác (Avalanche Energy Rated): Nếu ứng dụng của bạn yêu cầu.

Một số mã diode siêu nhanh có thể xem xét là tương đương hoặc thay thế tiềm năng (cần kiểm tra datasheet chi tiết):

• STTH1512D/STTH1512G: Các diode siêu nhanh của STMicroelectronics với thông số tương tự (15A, 1200V, trr​ thấp).
• DSEP12-12A: Diode phục hồi nhanh của IXYS (nay thuộc Littelfuse), với thông số tương đương (12A, 1200V, trr​ thấp).
• IDP12E120XKSA1: Diode chuẩn của Infineon (12A, 1200V).
• RURG15120, HFA15PB120: Các diode siêu nhanh khác từ các nhà sản xuất như Vishay hoặc ON Semiconductor, với thông số 15A, 1200V.

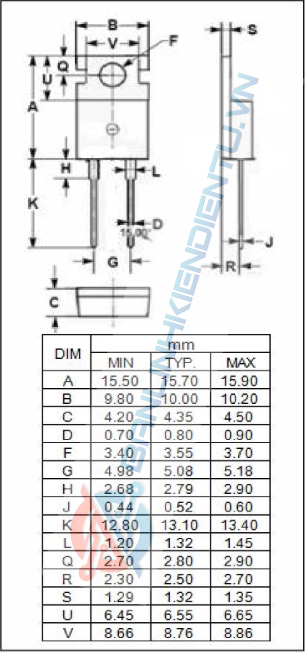

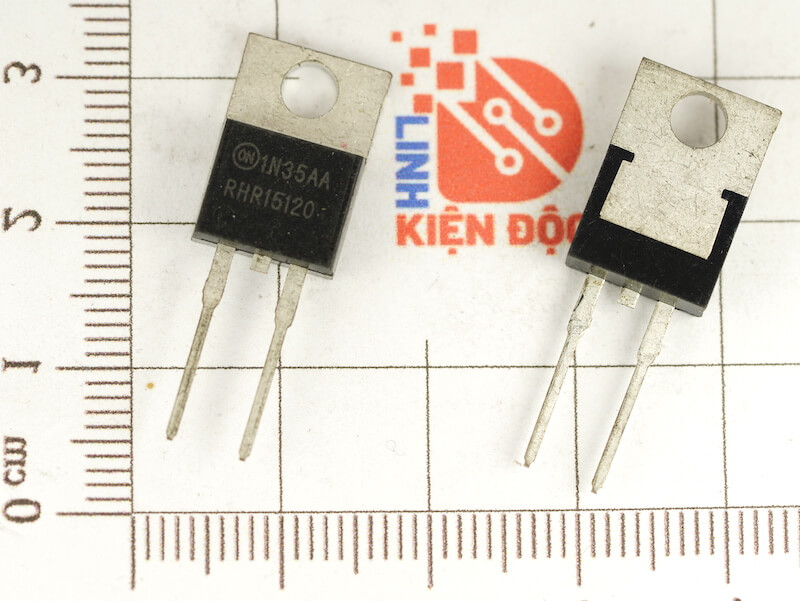

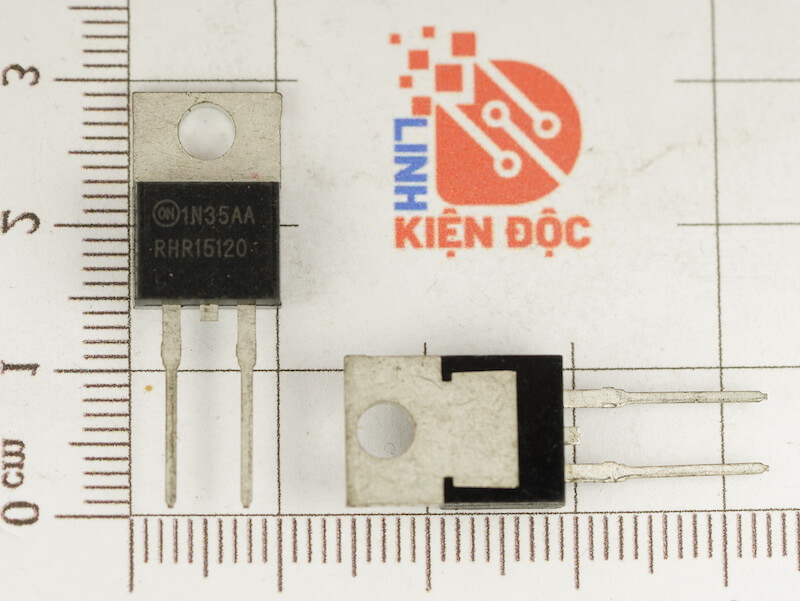

KÍCH THƯỚC RHR15120

XEM THÊM CÁC DIODE KHÁC TẠI ĐÂY

DATASHEET RHR15120
