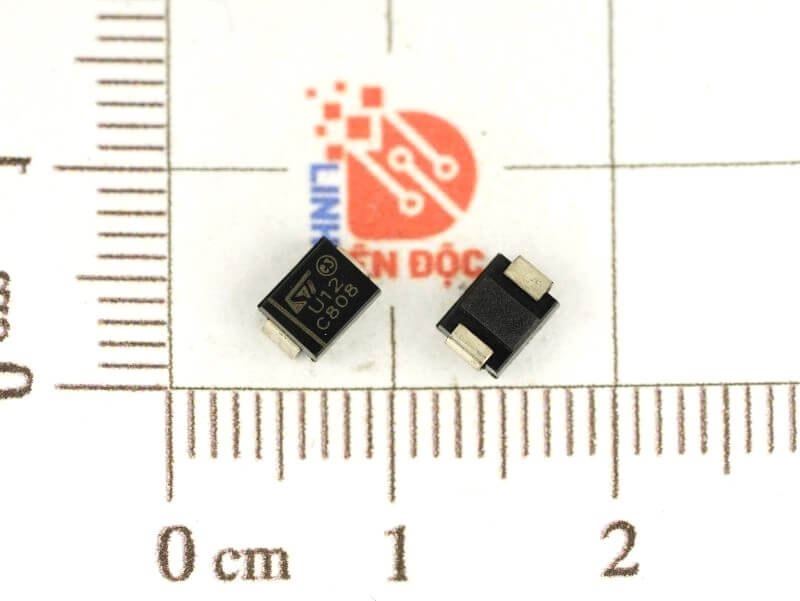

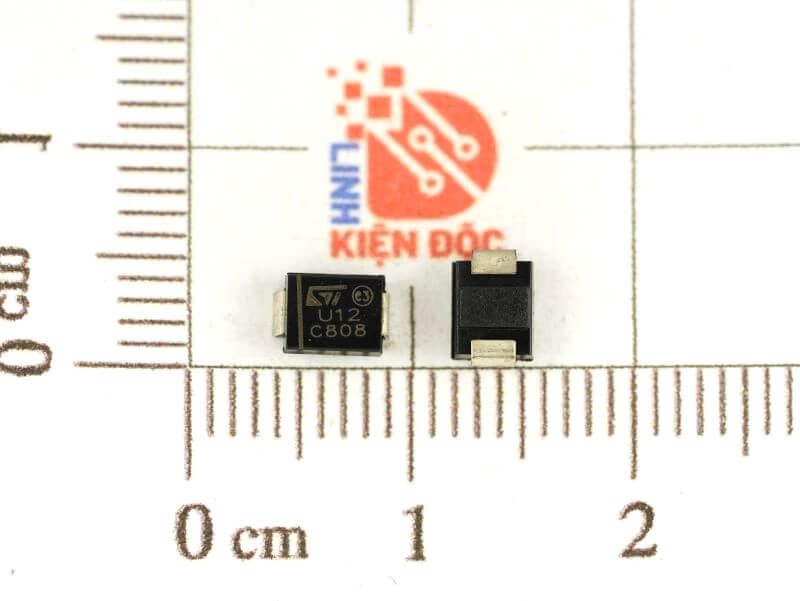

STTH112U, U12 SMB DO-214AA ST DIODE 200V 1A

Giới thiệu về STTH112U

STTH112U là một diode chỉnh lưu siêu nhanh (ultrafast recovery diode) được thiết kế để đáp ứng các yêu cầu hiệu suất cao, với tốc độ chuyển mạch nhanh và khả năng chịu nhiệt tốt. Loại diode này thường được ứng dụng trong các mạch nguồn công suất cao, mạch chỉnh lưu, và các mạch chuyển đổi tần số cao.

Đặc điểm STTH112U

• Chuyển mạch cực nhanh: Với thời gian phục hồi ngược cực ngắn chỉ 25ns, STTH112U đáp ứng tốt trong các mạch đòi hỏi tốc độ cao, giảm thiểu mất mát năng lượng.
• Hiệu suất cao: Khả năng phục hồi ngược nhanh giúp giảm tổn hao trong mạch, đặc biệt là ở các mạch chuyển đổi tần số cao.
• Khả năng chịu nhiệt tốt: Được thiết kế để làm việc trong môi trường nhiệt độ cao mà vẫn duy trì hiệu suất.

Thông số kỹ thuật STTH112U

• Loại diode: Ultrafast recovery diode
• Điện áp ngược cực đại (VRRM): 200V, là điện áp ngược tối đa mà diode có thể chịu được mà không gây hỏng hóc.
• Dòng điện tới cực đại (IF): 1A, là dòng điện liên tục tối đa mà diode có thể dẫn ở điều kiện hoạt động bình thường.
• Dòng đỉnh (IFSM): 25A, là dòng điện đỉnh mà diode có thể chịu trong thời gian ngắn.
• Thời gian phục hồi ngược (trr): Khoảng 25ns, giúp tăng hiệu suất chuyển mạch cho các ứng dụng tần số cao.
• Gói: SOD-123 hoặc SMB, phù hợp cho gắn bề mặt (SMT) trên bo mạch in, giúp tiết kiệm không gian và dễ dàng tích hợp.

Ứng dụng STTH112U

• Nguồn chuyển đổi (Switching Power Supplies): Dùng trong các mạch nguồn chuyển đổi và bộ nguồn flyback, cải thiện hiệu suất và giảm tổn hao năng lượng.
• Mạch chỉnh lưu tốc độ cao: Dùng trong các mạch chỉnh lưu tốc độ cao, nơi mà thời gian phục hồi nhanh giúp cải thiện hiệu quả.
• Mạch bảo vệ ngược chiều và công suất cao: Sử dụng trong các ứng dụng cần bảo vệ ngược chiều cho thiết bị nhạy cảm và đảm bảo dòng điện ổn định cho tải nặng.
• Các ứng dụng công nghiệp và viễn thông: Thường được tích hợp trong các thiết bị viễn thông và mạch công suất cao để duy trì độ tin cậy.

Lưu ý khi sử dụng STTH112U

• Quản lý nhiệt độ: Đảm bảo diode được lắp đặt với tản nhiệt tốt khi hoạt động liên tục ở dòng cao, nhằm tránh tình trạng quá nhiệt.
• Điện áp ngược tối đa: Không được vượt quá điện áp ngược 200V để tránh gây hỏng hóc.
• Đảm bảo điều kiện hàn phù hợp: Do diode thường ở dạng gói SMD, nên cần hàn đúng kỹ thuật để đảm bảo độ bền và hiệu suất.

Kích thước STTH112U
