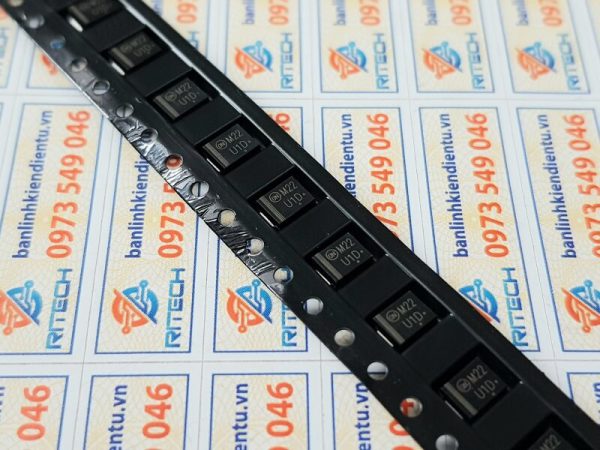

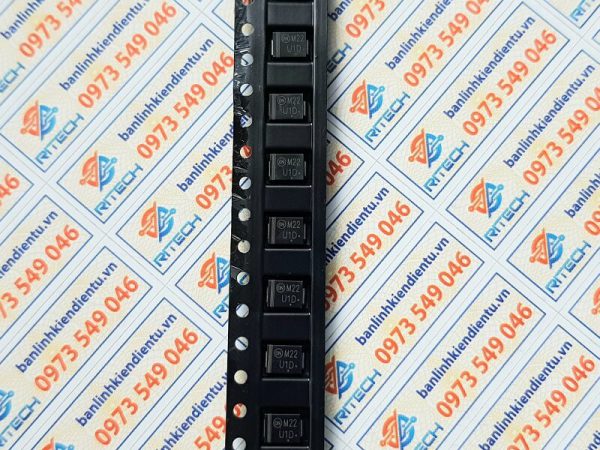

MURS120T3G U1D Diode 200V 2A DO-214AA

Giới thiệu về MURS120T3G

MURS120T3G là một diode chỉnh lưu siêu nhanh (ultrafast recovery diode) của ON Semiconductor, được thiết kế để cải thiện hiệu suất chuyển đổi và giảm tổn thất điện năng trong các ứng dụng công suất cao. Loại diode này thường được sử dụng trong các mạch nguồn xung và các bộ chỉnh lưu yêu cầu tốc độ chuyển đổi nhanh.

Đặc điểm MURS120T3G

• Chuyển đổi nhanh: Với thời gian phục hồi ngược ngắn (25ns), diode này thích hợp cho các ứng dụng yêu cầu tần số cao, giúp giảm tổn thất do chuyển mạch.
• Hiệu suất cao: Được tối ưu hóa để giảm thiểu tổn thất trong các mạch chỉnh lưu công suất cao, giúp tăng hiệu quả của mạch.
• Thiết kế chắc chắn: Chịu được điều kiện dòng điện cao trong thời gian ngắn, phù hợp cho các môi trường công nghiệp.

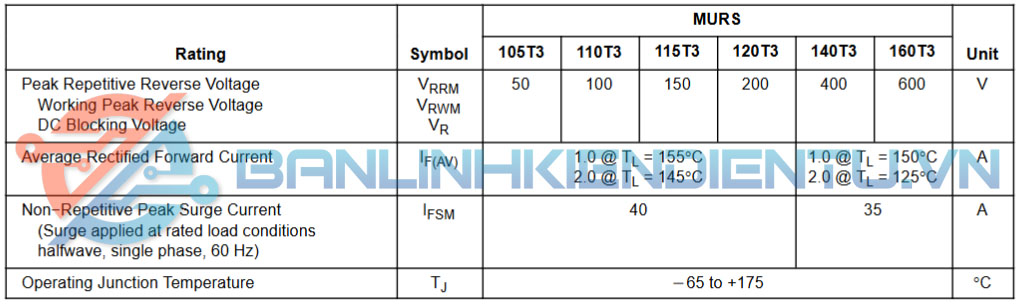

Thông số kỹ thuật MURS120T3G

• Loại diode: Diode chỉnh lưu siêu nhanh (ultrafast recovery diode)
• Điện áp ngược cực đại (VRRM): 200V, nghĩa là diode có thể chịu được điện áp ngược lên tới 200V mà không bị hư hỏng.
• Dòng điện tới cực đại (IF): 1A, đây là dòng điện tối đa mà diode có thể chịu được trong điều kiện hoạt động liên tục.
• Dòng đỉnh (IFSM): 30A, dòng điện đỉnh tối đa mà diode có thể chịu trong khoảng thời gian ngắn.
• Thời gian phục hồi ngược (trr): 25ns, giúp diode có thể chuyển đổi nhanh chóng, phù hợp cho các ứng dụng có tần số cao.
• Gói: DO-214AA, nhỏ gọn, dễ dàng lắp đặt trên các bảng mạch in (PCB).

Ứng dụng MURS120T3G

• Nguồn chuyển đổi: Dùng trong các mạch nguồn chuyển đổi (switching power supplies), nơi yêu cầu tốc độ đáp ứng nhanh và hiệu suất cao.
• Bộ chỉnh lưu cầu: Có thể được sử dụng trong cấu hình chỉnh lưu cầu, giúp tạo ra điện áp DC từ điện áp AC đầu vào.
• Thiết bị công nghiệp và tiêu dùng: Sử dụng trong các thiết bị yêu cầu công suất cao và cần mạch chỉnh lưu với độ tin cậy cao.
• UPS và bộ lưu trữ năng lượng: Dùng trong các bộ lưu điện và hệ thống năng lượng để duy trì ổn định điện áp khi mất nguồn.

Lưu ý khi sử dụng MURS120T3G

• Quản lý nhiệt: Đảm bảo tản nhiệt tốt cho diode để ngăn chặn quá nhiệt, đặc biệt khi hoạt động ở dòng điện gần giới hạn.
• Điện áp ngược: Đảm bảo không vượt quá điện áp ngược cực đại 200V để tránh làm hỏng diode.
• Gắn kết trên mạch: Sử dụng gói DO-214AA yêu cầu gắn kết chắc chắn, đảm bảo kết nối điện ổn định.

Kích thước MURS120T3G

Xem thêm: Nhiều sản phẩm Diode khác tại đây

Datasheet MURS120T3G
