TF-1204 TF1204 IC DRIVER TOSHIBA

Giới thiệu về TF1204

TF1204 là IC driver được thiết kế để điều khiển các thiết bị công suất, chẳng hạn như MOSFET hoặc IGBT. IC này thường được sử dụng trong các mạch công suất, mạch chuyển đổi năng lượng, hoặc các ứng dụng yêu cầu điều khiển chính xác và hiệu quả của các linh kiện bán dẫn.

Đặc điểm TF1204

• Khả năng điều khiển chính xác:
  • Cung cấp tín hiệu điều khiển mạnh mẽ và đáp ứng nhanh, giúp tối ưu hóa hiệu suất của MOSFET/IGBT.
• Dải điện áp hoạt động rộng:
  • Hoạt động trong nhiều ứng dụng với các mức điện áp khác nhau, phù hợp với các mạch công suất.
• Tích hợp bảo vệ:
  • Có mạch bảo vệ chống quá áp, quá dòng, hoặc ngắn mạch để đảm bảo an toàn trong quá trình vận hành.
• Tối ưu hóa hiệu suất chuyển mạch:
  • Giảm tổn thất chuyển mạch, cải thiện hiệu suất tổng thể của mạch.

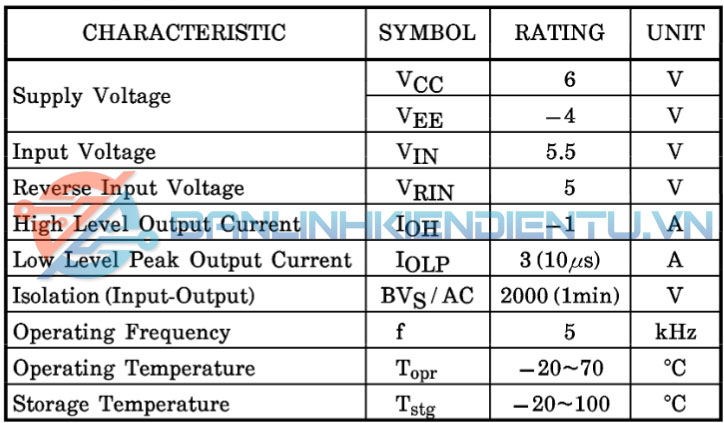

Thông số kỹ thuật TF1204

Ứng dụng TF1204

• Nguồn chuyển mạch (SMPS):
  • Dùng trong mạch nguồn xung cho các ứng dụng công nghiệp và dân dụng.
• Bộ điều khiển động cơ:
  • Điều khiển MOSFET/IGBT trong các mạch H-Bridge hoặc bộ nghịch lưu.
• Hệ thống năng lượng tái tạo:
  • Sử dụng trong các hệ thống năng lượng mặt trời hoặc năng lượng gió.
• Bộ khuếch đại công suất cao:
  • Ứng dụng trong các thiết bị âm thanh chuyên nghiệp.
• Mạch chuyển đổi năng lượng:
  • Các bộ chuyển đổi DC-DC hoặc AC-DC.

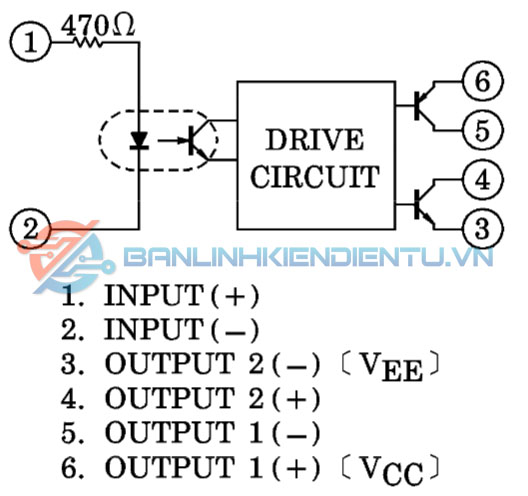

Sơ đồ khối TF1204

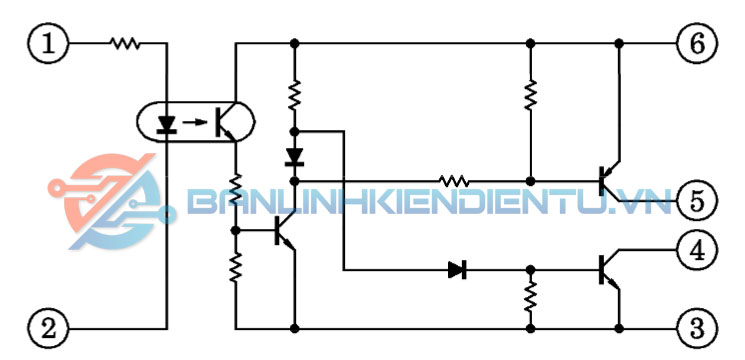

Sơ đồ tương đương TF1204

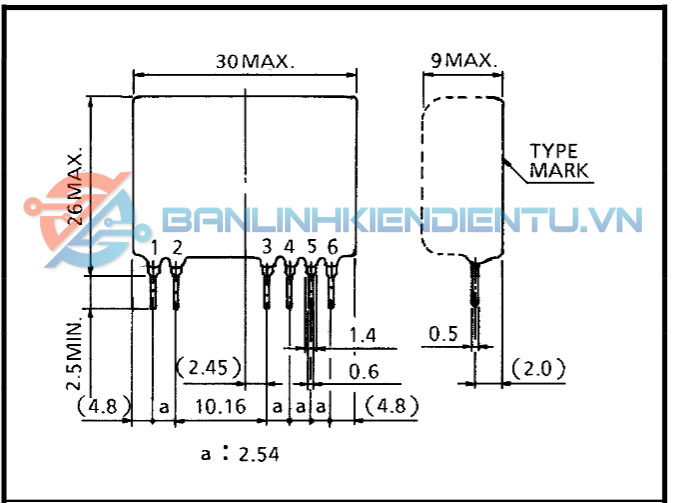

Kích thước TF1204

Xem thêm những sản phẩm IC khác tại đây

Datasheet TF1204
