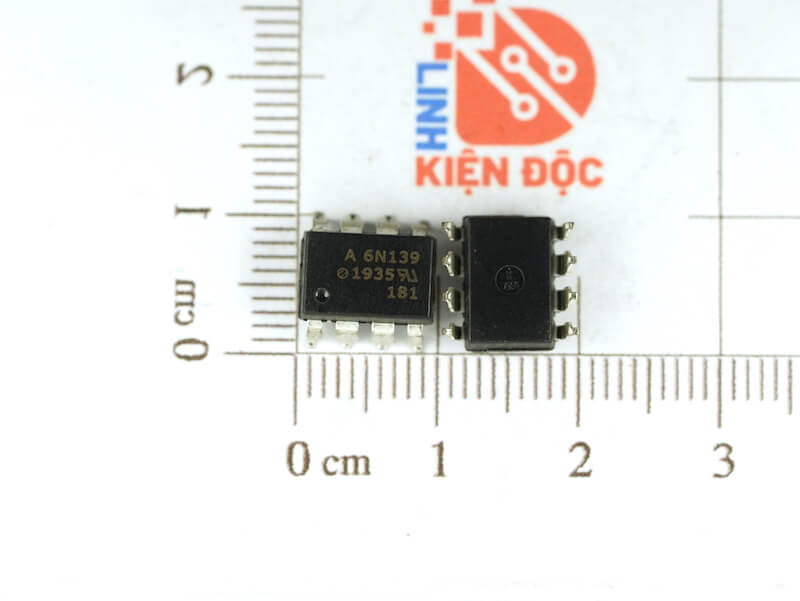

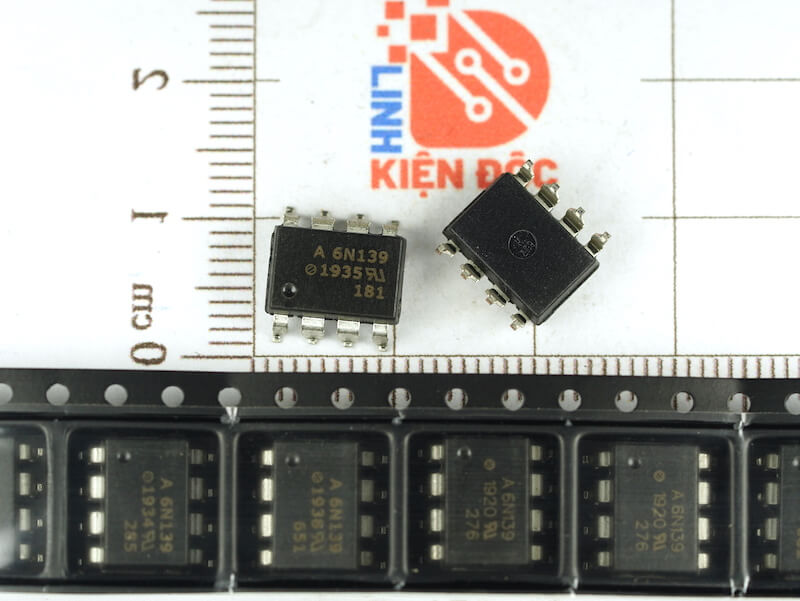

6N139, A 6N139, A 6N139V, HCPL-6N139 Opto Driver SOP-8

Giới thiệu về 6N139

6N139 là một optocoupler hiệu suất cao, với tốc độ truyền tín hiệu nhanh và khả năng cách ly điện áp mạnh mẽ. Nó được sử dụng trong nhiều ứng dụng công nghiệp và thương mại, nơi yêu cầu cách ly tín hiệu giữa các mạch điện khác nhau mà vẫn duy trì tính toàn vẹn của tín hiệu và ngăn chặn nhiễu điện từ. Với độ ổn định và khả năng hoạt động tốt trong nhiều môi trường, 6N139 là lựa chọn lý tưởng cho các hệ thống điều khiển và truyền tín hiệu tốc độ cao.

Đặc điểm 6N139

• Tốc độ cao: 6N139 có khả năng truyền tín hiệu tốc độ cao với thời gian đáp ứng nhanh, phù hợp cho các ứng dụng yêu cầu tốc độ truyền tín hiệu từ vài kHz đến MHz.
• Độ cách ly cao: Optocoupler này cung cấp mức điện áp cách ly cao giữa đầu vào và đầu ra, thường lên đến 5 kV, giúp ngăn chặn các xung điện áp và bảo vệ các mạch nhạy cảm.
• Độ khuếch đại dòng cao: Nhờ vào thiết kế với transistor quang có khuếch đại dòng, 6N139 có khả năng khuếch đại tín hiệu, tăng cường độ mạnh tín hiệu đầu ra mà không làm mất đi tính cách ly.
• Nhiễu thấp: Cách ly quang học giúp giảm thiểu nhiễu tín hiệu, đặc biệt là nhiễu xuyên kênh và nhiễu điện từ, cải thiện tính toàn vẹn của tín hiệu trong các hệ thống điều khiển.
• Khả năng hoạt động ổn định: 6N139 hoạt động ổn định trong nhiều điều kiện nhiệt độ khác nhau, thường từ -55°C đến +100°C.

Thông số kỹ thuật 6N139

• Điện áp cách ly: 5 kV (RMS)
• Tốc độ truyền: Đáp ứng tần số lên tới hàng MHz, phù hợp cho các ứng dụng tốc độ cao.
• Dòng điện LED đầu vào: Khoảng 1.6 mA đến 10 mA
• Dòng điện đầu ra: Phụ thuộc vào dòng khuếch đại của transistor
• Thời gian đáp ứng: Có thể đạt thời gian trễ khoảng 100ns đến 1μs, tùy thuộc vào điều kiện hoạt động.

Ứng dụng 6N139

• Truyền tín hiệu tốc độ cao: 6N139 được sử dụng trong các ứng dụng truyền tín hiệu có tốc độ cao, bao gồm truyền thông dữ liệu, viễn thông, và điều khiển tín hiệu số.
• Cách ly tín hiệu trong các hệ thống công suất: Được sử dụng để cách ly tín hiệu giữa các mạch điều khiển với mạch công suất cao trong các bộ nguồn chuyển đổi, bộ điều khiển động cơ, và các hệ thống truyền động công nghiệp.
• Điều khiển hệ thống logic: Sử dụng trong các hệ thống điều khiển logic như PLC, hệ thống điều khiển công nghiệp, và các thiết bị điện tử công nghiệp khác để ngăn chặn nhiễu và xung điện áp từ mạch công suất.
• Cách ly tín hiệu giữa vi điều khiển và mạch tải: 6N139 cách ly tín hiệu điều khiển giữa vi điều khiển hoặc hệ thống logic và các thiết bị điều khiển công suất cao như MOSFET, IGBT, hoặc các bộ khuếch đại công suất.
• Ứng dụng trong hệ thống y tế và bảo mật: Các thiết bị y tế, hệ thống đo lường và bảo mật yêu cầu cách ly điện để đảm bảo an toàn cho người sử dụng và độ chính xác của thiết bị.

Sơ đồ chân 6N139

Kích thước 6N139

Xem thêm: Nhiều sản phẩm Opto khác Tại đây

Datasheet 6N139
