TOP412GN TOP412 IC nguồn

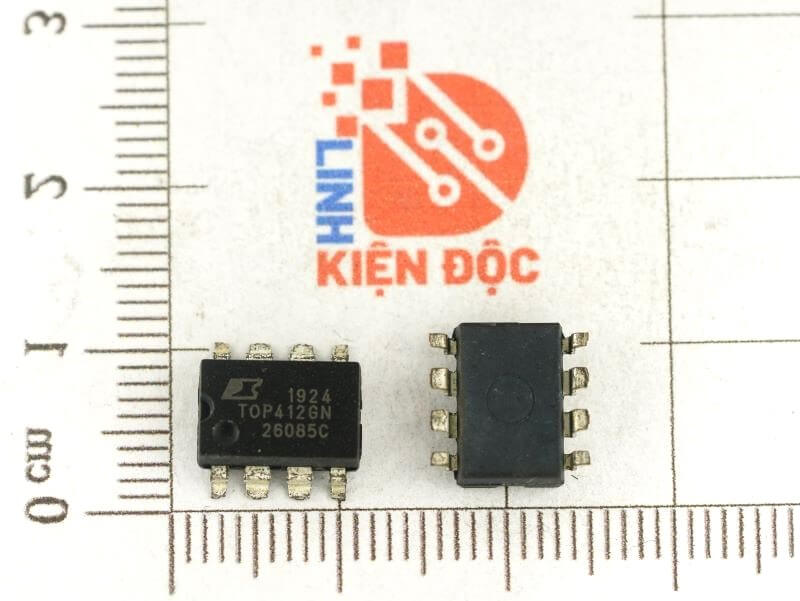

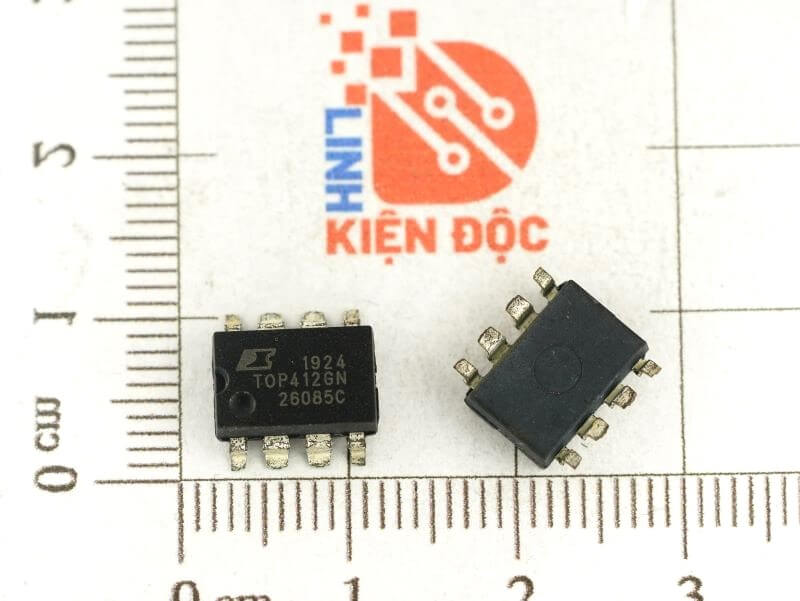

Giới thiệu TOP412GN

TOP412GN là IC nguồn thuộc họ TOPSwitch được sản xuất bởi hãng Power Integrations – một trong những hãng sản xuất linh kiện lớn hàng đầu thế giới, chỉ với ba thiết bị đầu cuối, tất cả các chức năng cần thiết cho bộ chuyển đổi DC sang DC: MOSFET công suất kênh N điện áp cao với trình điều khiển cổng bật được điều khiển, bộ điều khiển xung chế độ điện áp với bộ dao động 120 kHz tích hợp, khởi động điện áp cao- mạch thiên vị lên, tham chiếu bắt nguồn từ dải tần, bộ điều chỉnh shunt thiên vị/bộ khuếch đại lỗi để bù vòng lặp và mạch bảo vệ lỗi. So với các giải pháp chuyển đổi MOSFET và bộ điều khiển hoặc bộ chuyển đổi tự dao động (RCC) rời rạc, mạch tích hợp TOPSwitch có thể giảm tổng chi phí, số lượng linh kiện, kích thước, trọng lượng, đồng thời tăng hiệu quả và độ tin cậy của hệ thống.

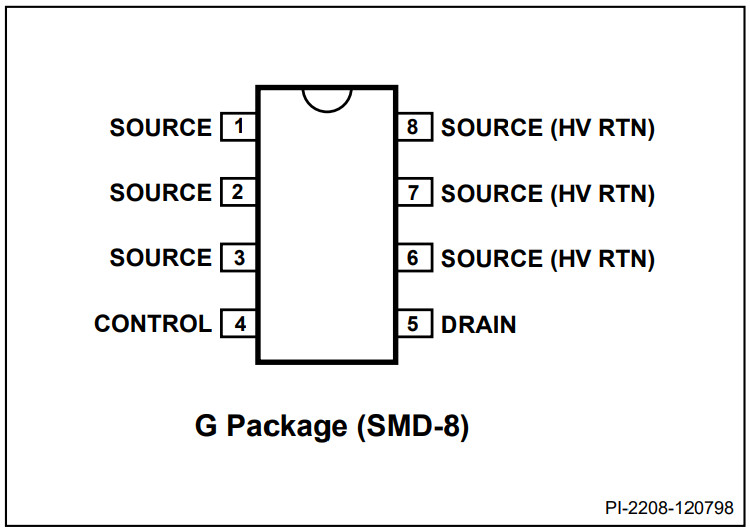

Sơ đồ chân TOP412GN

• Chân DRAIN: Kết nối cống MOSFET đầu ra. Cung cấp dòng điện phân cực bên trong trong quá trình khởi động thông qua nguồn điện áp cao được chuyển đổi bên trong. Điểm cảm nhận dòng điện bên trong.
• Chân CONTROL: Bộ khuếch đại lỗi và chân đầu vào dòng phản hồi để điều khiển chu kỳ nhiệm vụ. Kết nối bộ điều chỉnh shunt bên trong để cung cấp dòng điện phân cực bên trong trong quá trình hoạt động bình thường. Đầu vào kích hoạt để tắt máy. Nó cũng được sử dụng làm điểm kết nối tụ điện bỏ qua nguồn cung cấp và tự động khởi động lại/bù.
• Chân SOURCE: Kết nối nguồn MOSFET đầu ra. Mạch chung phía sơ cấp, nguồn trở lại và điểm tham chiếu.

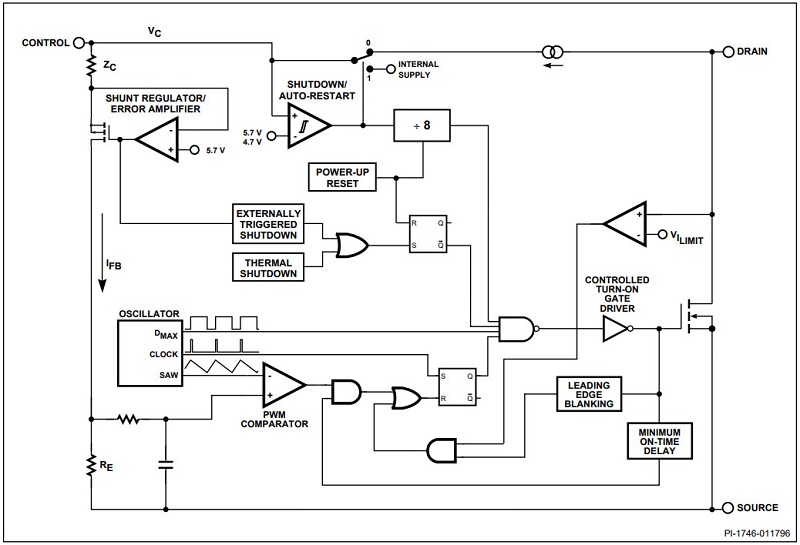

Sơ đồ khối chức năng TOP412GN

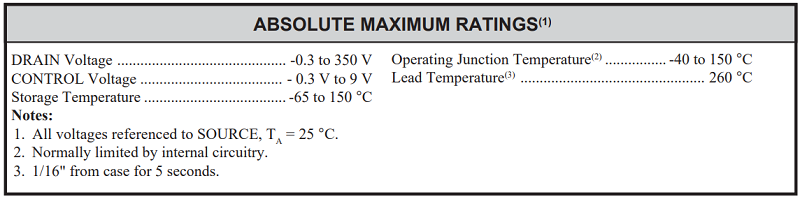

Thông số kỹ thuật TOP412GN

Xem thêm: Nhiều sản phẩm IC nguồn khác Tại đây

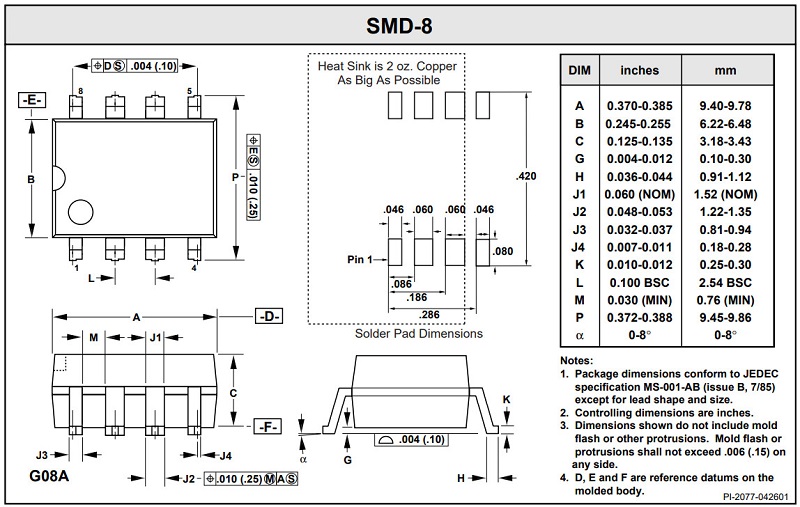

Kích thước TOP412GN

Datasheet TOP412GN
