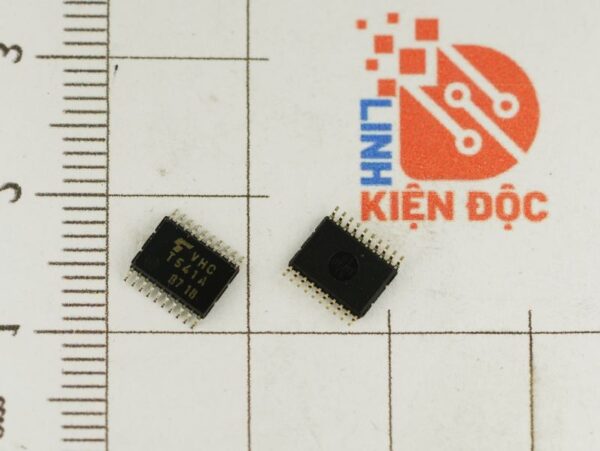

T541A TC74VHCT541AF TSSOP20

Giới thiệu về TC74VHCT541AF

TC74VHCT541AF là một bộ IC Buffer/Driver dòng High-Speed CMOS (HCT) được sản xuất bởi Toshiba. Nó cung cấp mạch lặp lại tín hiệu với khả năng tương thích cao và hoạt động ở tốc độ nhanh, phù hợp cho các ứng dụng yêu cầu truyền tải tín hiệu với độ tin cậy cao.

Đặc điểm

1. Chuyển đổi tín hiệu cao tốc:
   • TC74VHCT541AF là một IC CMOS tốc độ cao (HCT), lý tưởng cho việc truyền tải tín hiệu với độ ổn định và tốc độ cao trong các mạch logic.
2. Dễ dàng tích hợp:
   • IC này dễ dàng được tích hợp vào các hệ thống mạch logic số, đặc biệt là trong các ứng dụng yêu cầu truyền tín hiệu từ mạch điều khiển sang mạch tải.
3. Mức logic chuẩn:
   • Với mức logic TTL (Transistor-Transistor Logic) tương thích, IC này có thể tương tác tốt với các bộ vi xử lý hoặc các linh kiện khác sử dụng chuẩn TTL.
4. Công suất thấp:
   • Mạch CMOS giúp IC hoạt động với công suất thấp và hiệu quả năng lượng cao, giúp giảm tổn thất điện năng và giảm nhiệt lượng sinh ra.
5. Bảo vệ chống ngắn mạch và quá dòng:
   • Bảo vệ tích hợp giúp bảo vệ các mạch khỏi các sự cố ngắn mạch hoặc quá dòng, đảm bảo độ bền và độ ổn định của hệ thống.

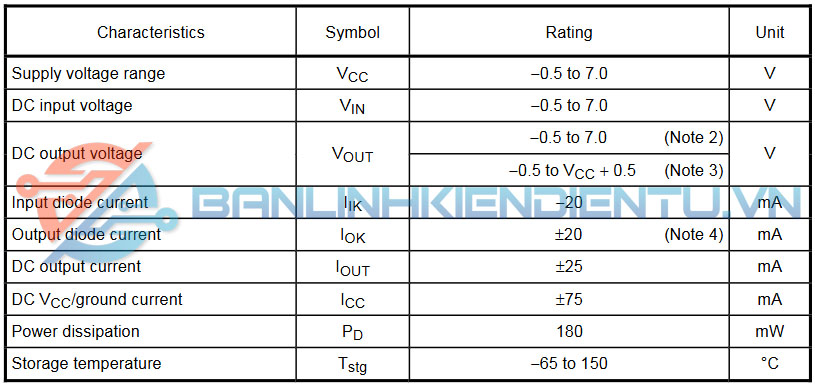

Thông số kỹ thuật TC74VHCT541AF

Ứng dụng TC74VHCT541AF

1. Mạch logic số:
   • TC74VHCT541AF được sử dụng rộng rãi trong các ứng dụng mạch logic số, đặc biệt là trong việc xử lý tín hiệu và chuyển mạch các tín hiệu số trong các hệ thống điện tử phức tạp.
2. Ứng dụng vi xử lý:
   • Được sử dụng trong các mạch điều khiển và vi xử lý, nơi cần lặp lại tín hiệu từ các vi mạch khác vào hoặc ra với mức logic TTL.
3. Ứng dụng máy tính và truyền thông:
   • TC74VHCT541AF có thể được sử dụng trong các mạch truyền tín hiệu, chẳng hạn như các mạch chuyển đổi dữ liệu hoặc các mạch truyền thông tốc độ cao.
4. Mạch bộ nhớ:
   • IC này có thể được dùng trong các mạch bộ nhớ, giúp truyền tải tín hiệu giữa các phần tử bộ nhớ hoặc giữa bộ nhớ và các phần tử khác trong hệ thống.
5. Hệ thống tự động hóa và điều khiển:
   • Các hệ thống tự động hóa và điều khiển thường sử dụng IC này để khuếch đại hoặc chuyển tín hiệu điều khiển từ một bộ vi xử lý hoặc vi mạch sang các thiết bị khác.

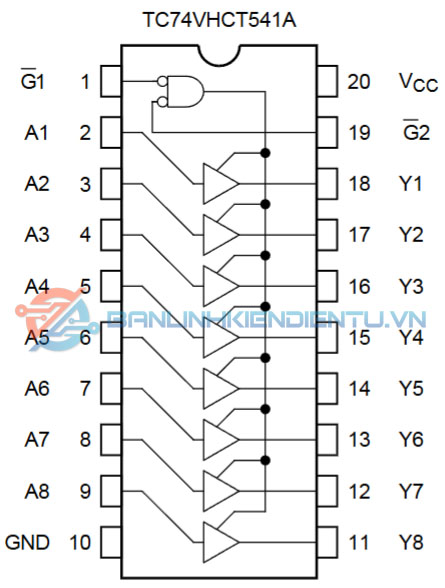

Sơ đồ chân

Kích thước TC74VHCT541AF

Xem thêm những sản phẩm IC khác tại đây

Datasheet TC74VHCT541AF
