STTH512FP Ultrafast Recovery Diode 5A/1200V TO-220FPAC

Giới thiệu về STTH512FP

STTH512FP là một diode chỉnh lưu siêu nhanh (Ultrafast Rectifier Diode) do STMicroelectronics sản xuất. Loại diode này được thiết kế để hoạt động hiệu quả trong các mạch nguồn, bộ chuyển đổi DC-DC, bộ nguồn xung (SMPS), và các ứng dụng công suất cao khác, nơi cần tốc độ chuyển mạch nhanh và hiệu suất cao.

Đặc điểm STTH512FP

1. Tốc độ phục hồi nhanh:
   • Thời gian phục hồi ngắn chỉ 35ns, giúp giảm tổn hao năng lượng trong mạch chuyển mạch.
2. Điện áp chịu ngược cao:
   • Khả năng chịu điện áp lên đến 1200V, phù hợp cho các ứng dụng công suất cao.
3. Vỏ cách điện (FP):
   • Đóng gói TO-220FP với khả năng cách điện giữa chân và tản nhiệt, giúp tăng độ an toàn khi thiết kế mạch.
4. Hiệu suất cao:
   • Điện áp rơi thấp giúp giảm tổn hao công suất trong chế độ dẫn.
5. Chịu nhiệt tốt:
   • Thiết kế hoạt động ổn định trong môi trường nhiệt độ cao.

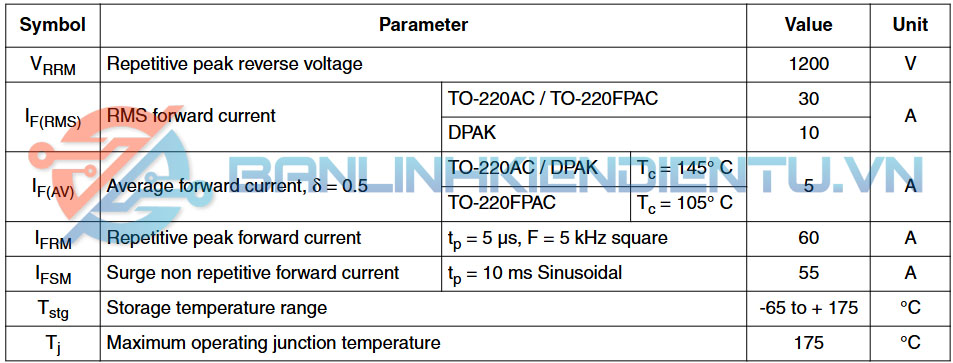

Thông số kỹ thuật STTH512FP

• Điện áp ngược tối đa: 1200V.
• Dòng điện trung bình): 5A.
• Dòng điện đỉnh: 45A (trong 10ms chu kỳ bán sin).
• Thời gian phục hồi ngược: 35ns (tối đa).
• Điện áp thuận:
  • Điện áp rơi thuận là 1.6V tại dòng điện 5A.
• Nhiệt độ hoạt động:
  • -40°C đến +175°C (chíp).
  • -40°C đến +150°C (vỏ ngoài).
• Đóng gói: TO-220FPAC (cách điện hoàn toàn).

Ứng dụng STTH512FP

• Bộ nguồn chuyển mạch (SMPS):
  • Dùng trong các bộ nguồn cho TV, máy tính, và thiết bị điện tử tiêu dùng.
• Bộ biến đổi DC-DC:
  • Tối ưu hóa hiệu suất trong các mạch chuyển đổi điện áp.
• Mạch PFC (Power Factor Correction):
  • Được sử dụng trong giai đoạn hiệu chỉnh hệ số công suất.
• Bộ UPS và Inverter:
  • Sử dụng trong các mạch chỉnh lưu của hệ thống cấp điện liên tục và bộ nghịch lưu.
• Mạch hàn và công nghiệp:
  • Ứng dụng trong các thiết bị công suất lớn như máy hàn, máy điều khiển động cơ.

Kích thước STTH512FP

Xem thêm: Nhiều sản phẩm Diode khác tại đây

Datasheet STTH512FP
