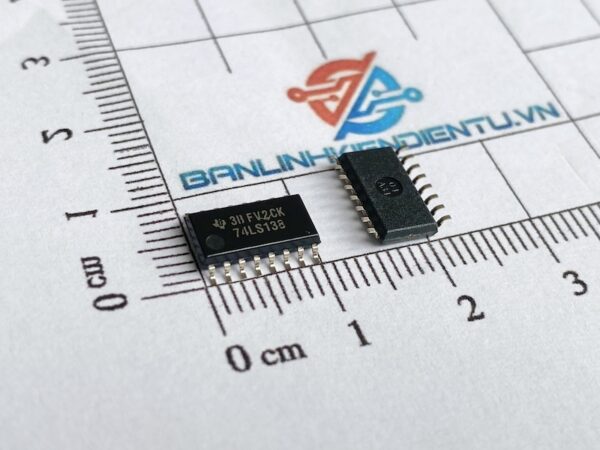

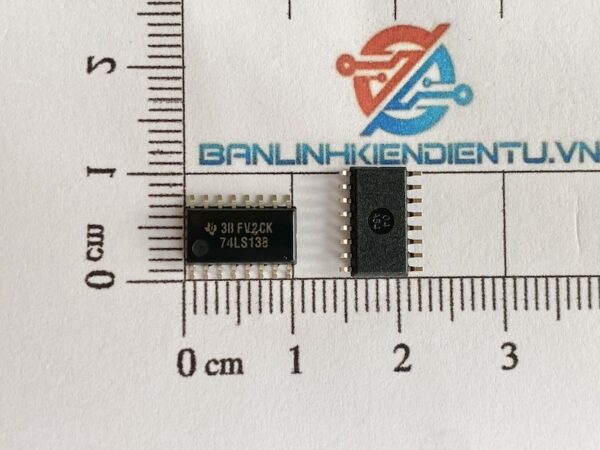

74LS138 IC số SOP-16 5.2mm

Giới Thiệu về SN74LS138N

SN74LS138N (còn được gọi là HD74LS138P) là một IC giải mã 3-to-8 (3 vào 8 ra) thuộc dòng logic TTL (Transistor-Transistor Logic). Với cấu trúc DIP-16, IC này được sử dụng phổ biến trong nhiều ứng dụng điện tử để thực hiện việc giải mã tín hiệu.

IC 74LS138 là một bộ giải mã, có nhiệm vụ chuyển đổi ba tín hiệu đầu vào thành một trong tám tín hiệu đầu ra. Đây là một công cụ hữu ích trong việc quản lý và phân phối dữ liệu trong các hệ thống số.

Sơ đồ chân SN74LS138N

Thông Số Kỹ Thuật SN74LS138N

• Loại IC: Giải mã 3-to-8
• Số chân: 16 chân (DIP-16)
• Điện áp hoạt động: 4.75V đến 5.25V
• Dòng tiêu thụ: Khoảng 5 mA (tùy thuộc vào tải)
• Đầu vào: 3 chân đầu vào (A0, A1, A2)
• Đầu ra: 8 chân đầu ra (Y0 đến Y7)
• Chân điều khiển: 2 chân Enable (G1, G2A, G2B)

Sơ đồ khối SN74LS138N

Sơ đồ logic SN74LS138N

Bảng chân lý SN74LS138N

Nguyên Lý Hoạt Động SN74LS138N

• Giải mã tín hiệu: Khi các tín hiệu đầu vào A0, A1, A2 được cung cấp, IC sẽ kích hoạt một trong tám đầu ra (Y0 đến Y7) tương ứng với giá trị nhị phân của các đầu vào.
• Chế độ Enable: IC chỉ hoạt động khi các chân điều khiển (G1, G2A, G2B) được đặt ở mức logic thích hợp. Điều này cho phép IC kiểm soát việc kích hoạt các đầu ra theo nhu cầu.
• Tín hiệu đầu ra: Các đầu ra được kích hoạt sẽ được đưa về mức thấp (logic 0), trong khi các đầu ra còn lại sẽ ở mức cao (logic 1).

Chức Năng SN74LS138N

• Giải mã địa chỉ: Thường được sử dụng để giải mã địa chỉ trong các bộ nhớ hoặc thiết bị ngoại vi.
• Chọn kênh: Có thể sử dụng để chọn kênh trong các ứng dụng multiplexing (đa hợp).
• Chuyển mạch tín hiệu: Tích hợp vào các mạch điều khiển để chuyển đổi tín hiệu một cách hiệu quả.

Ứng Dụng SN74LS138N

• Mạch logic số: Được sử dụng rộng rãi trong các mạch logic số để xử lý tín hiệu.
• Hệ thống điều khiển: Thích hợp cho các hệ thống điều khiển tự động, nơi cần phải quản lý nhiều tín hiệu đầu ra.
• Thiết kế vi điều khiển: Sử dụng trong các mạch vi điều khiển để mở rộng khả năng địa chỉ hóa.

Kích thước SN74LS138N

Kết Luận SN74LS138N

IC SN74LS138N / HD74LS138P / 74LS138 là một linh kiện quan trọng trong lĩnh vực điện tử, giúp thực hiện việc giải mã và quản lý tín hiệu hiệu quả. Với khả năng hoạt động ổn định và tính ứng dụng đa dạng, nó là một lựa chọn phổ biến trong các thiết kế mạch điện tử hiện đại.
