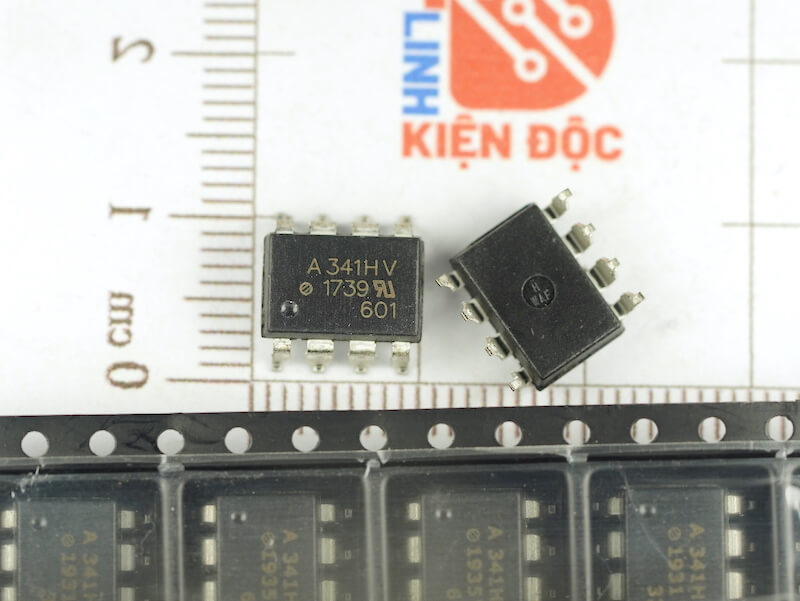

A341HV, HCPL-341HV, QCPL-341H, A 341HV Opto 2.5A SOP-8
19,500₫
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
A341HV là Opto chứa đèn LED AlGaAs, được ghép nối quang học với mạch tích hợp có tầng đầu ra nguồn. Bộ ghép quang này phù hợp lý tưởng để điều khiển IGBT và MOSFET công suất được sử dụng trong các ứng dụng biến tần điều khiển động cơ. Dải điện áp hoạt động cao của tầng đầu ra cung cấp điện áp điều khiển theo yêu cầu của các thiết bị điều khiển cổng. Điện áp và dòng điện đầu ra cực đại cao được cung cấp bởi bộ ghép quang này khiến nó phù hợp lý tưởng cho IGBT truyền động trực tiếp với định mức lên tới 1200V/100A. Đối với các IGBT có xếp hạng cao hơn, bộ ghép quang này có thể được sử dụng để điều khiển một giai đoạn nguồn riêng biệt điều khiển cổng IGBT. QCPL-341H có điện áp cách điện cao nhất VIORM=630Vpeak trong tiêu chuẩn IEC/ EN/DIN EN 60747-5-5.
Các ứng dụng điển hình của A341HV QCPL-341H
- Ổ đĩa cổng IGBT/MOSFET
- Bộ truyền động động cơ AC và DC không chổi than
- Bộ biến tần năng lượng tái tạo
- Biến tần công nghiệp
- Chuyển đổi nguồn điện
Sơ đồ cấu tạo Opto A341HV QCPL-341H
Thông số kĩ thuật Opto A341HV
Ứng dụng bộ truyền động LED có điện trở chia có sử dụng A341HV QCPL-341H
- Mạch ứng dụng được đề xuất hiển thị trong dưới đây minh họa cách triển khai gate drive điển hình bằng cách sử dụng QCPL-341H. Phần sau đây mô tả về việc điều khiển IGBT. Tuy nhiên, nó cũng có thể áp dụng được cho MOSFET. Người thiết kế sẽ cần điều chỉnh điện áp nguồn VCC, tùy thuộc vào yêu cầu ngưỡng cổng MOSFET hoặc IGBT (VCC khuyến nghị = 15 V cho IGBT và 12 V cho MOSFET).
- Các tụ điện rẽ nhánh cung cấp (1 µF) cung cấp dòng điện chuyển tiếp lớn cần thiết trong quá trình chuyển đổi chuyển mạch. Do tính chất nhất thời của dòng sạc, nguồn điện có dòng điện thấp (5,0 mA) sẽ đủ để cấp nguồn cho thiết bị. Điện trở cổng RG dùng để hạn chế dòng điện tích cổng và điều khiển thời gian tăng giảm điện áp của bộ thu IGBT. Trong thiết kế bo mạch PC, cần cẩn thận để tránh định tuyến dấu vết bộ thu hoặc bộ phát IGBT gần với đầu vào của QCPL-341H vì điều này có thể dẫn đến việc ghép các tín hiệu nhất thời không mong muốn vào QCPL-341H và làm giảm hiệu suất.
Kích thước của Opto A341HV QCPL-341H
Xem thêm: Nhiều sản phẩm Opto khác tại đây
