PS9513 9513 Opto cách ly quang SOP-8

Giới thiệu về PS9513

PS9513 là một optocoupler (còn gọi là cách ly quang) sản phẩm của NEC (Nihon Electric Company), hiện nay thuộc về Renesas Electronics. Đây là một optocoupler có chức năng cách ly giữa các mạch điện và điều khiển tín hiệu, giúp bảo vệ các mạch nhạy cảm khỏi sự xâm nhập của nhiễu điện và các tín hiệu không mong muốn. PS9513 được thiết kế để cung cấp cách ly quang giữa các mạch điện tử với các tín hiệu đầu vào và đầu ra, đặc biệt trong các ứng dụng yêu cầu tốc độ cao và tín hiệu rõ ràng.

Đặc điểm nổi bật

1. Cách ly quang:
   • PS9513 cung cấp cách ly điện giữa các mạch đầu vào và đầu ra nhờ vào cơ chế quang học, giúp bảo vệ các mạch điều khiển khỏi các tín hiệu quá áp và nhiễu điện.
2. Tốc độ truyền tín hiệu cao:
   • PS9513 có khả năng truyền tín hiệu ở tốc độ cao (tối đa lên đến 10 Mbps), cho phép sử dụng trong các ứng dụng yêu cầu tốc độ truyền tín hiệu nhanh như giao tiếp dữ liệu và điều khiển.
3. Dễ dàng tích hợp:
   • Với thiết kế nhỏ gọn và khả năng hoạt động ổn định trong môi trường làm việc khắc nghiệt, PS9513 có thể dễ dàng tích hợp vào các hệ thống điện tử khác nhau, từ các ứng dụng công nghiệp đến các thiết bị tiêu dùng.
4. Chế độ hoạt động linh hoạt:
   • PS9513 có thể hoạt động với chế độ Logic High và Logic Low, thích hợp cho việc điều khiển các thiết bị logic hoặc các mạch số.
5. Điện áp nguồn thấp:
   • Với mức điện áp thấp cho nguồn cấp (từ 4.5V đến 5.5V), PS9513 rất tiết kiệm năng lượng và dễ dàng tích hợp vào các hệ thống điện tử tiêu dùng và các mạch điều khiển năng lượng.

Thông số kỹ thuật PS9513

Ứng dụng

1. Cách ly tín hiệu trong mạch điều khiển:
   • PS9513 được sử dụng trong các mạch điều khiển, giúp cách ly các tín hiệu điều khiển giữa các mạch số và mạch công suất cao.
2. Ứng dụng trong các thiết bị công nghiệp:
   • Trong các hệ thống tự động hóa công nghiệp, PS9513 được dùng để cách ly các tín hiệu điều khiển và bảo vệ các mạch điện tử nhạy cảm.
3. Hệ thống viễn thông:
   • PS9513 có thể được sử dụng trong các hệ thống viễn thông để truyền tải dữ liệu giữa các mạch điện tử, đồng thời bảo vệ chúng khỏi sự can thiệp và nhiễu tín hiệu.
4. Các thiết bị tiêu dùng:
   • Optocoupler PS9513 được sử dụng trong các thiết bị tiêu dùng như TV, máy tính, hệ thống âm thanh, để cách ly tín hiệu giữa các phần mạch điều khiển và mạch công suất.
5. Hệ thống nguồn điện và UPS:
   • Trong các hệ thống nguồn điện (Power Supply Systems) và UPS (Uninterruptible Power Supply), PS9513 giúp bảo vệ các mạch điều khiển khỏi các dao động điện áp và sự cố nguồn điện.

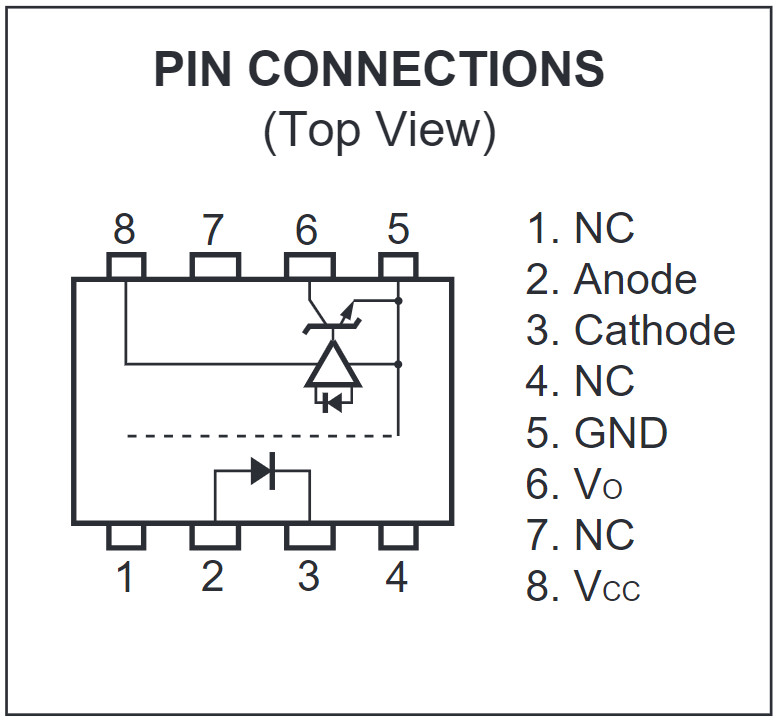

Sơ đồ chân PS9513

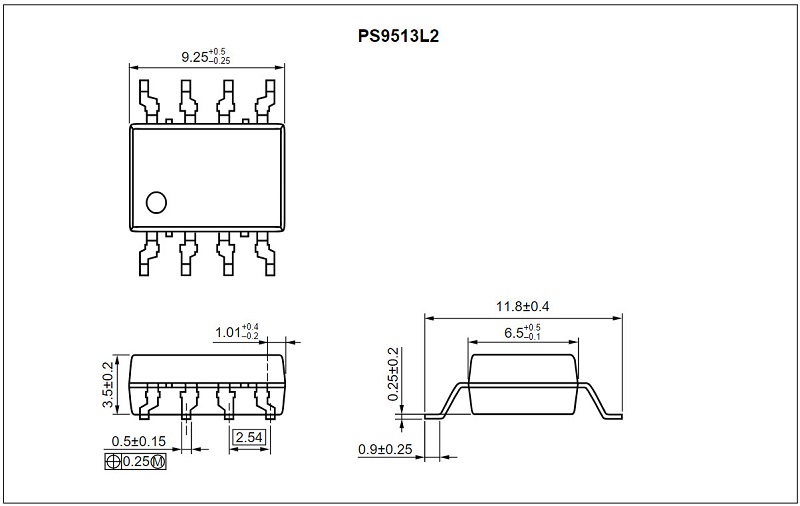

Kích thước PS9513

Xem thêm: Nhiều sản phẩm Opto khác tại đây

Datasheet PS9513
