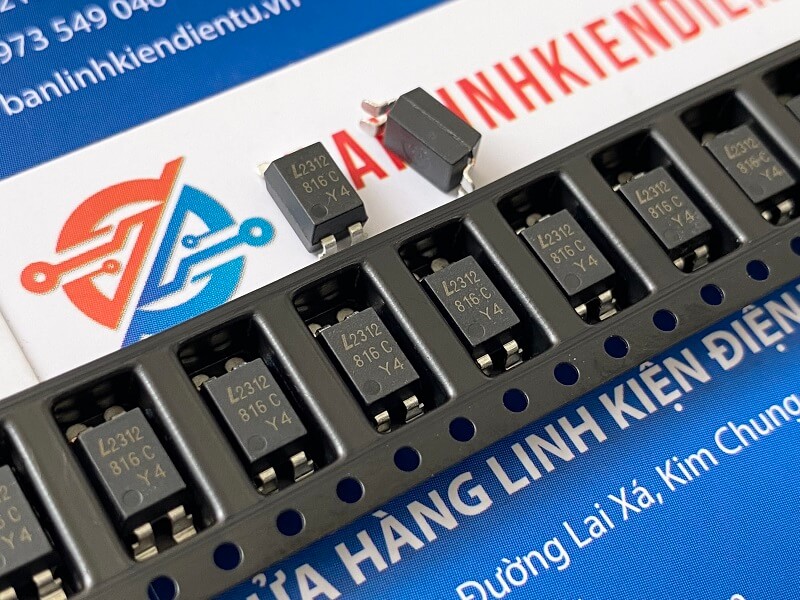

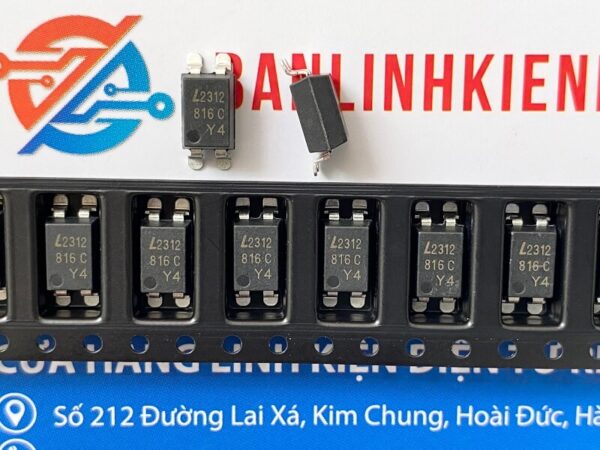

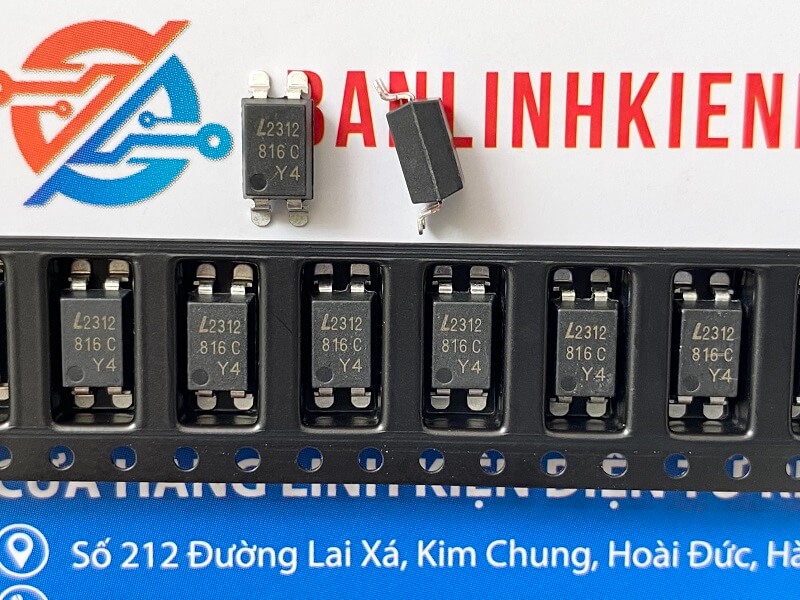

PC816 EL816 LTV816 LTV-816 816C 816 Opto SOP-4 hàng nhập khẩu

Giới thiệu Opto PC816

• PC816 là bộ ghép quang bao gồm một IRED (Điốt phát hồng ngoại hoặc đèn LED hồng ngoại) và một bóng bán dẫn quang được ghép nối quang học với nó.
• Nó hoạt động giống như chất bán dẫn quang bên trong hoạt động khi nhận được ánh sáng phát ra từ đèn LED hồng ngoại. Hai phần này không được kết nối cứng về điện; do đó, nó mang lại khả năng cách ly nhiễu quang học thuận tiện so với việc sử dụng điện trở và tụ điện. Đơn giản nhưng hữu ích, PC816 đáng tin cậy trong các thiết bị DC và MCU điện áp thấp trong việc truyền tín hiệu từ phần này sang phần khác của mạch.

Đặc tính thông số kỹ thuật Opto PC816

• Điện áp cực góp cực phát cao (V: 70V CEO)
• Gói kép trong dòng nhỏ gọn
• PC816 : Loại 1 kênh
• Điện áp cách ly cao giữa đầu vào và đầu ra (Viso= 5000 Vrms)
• Tỷ lệ truyền dòng điện ( CTR : TỐI THIỂU 50% tại I F = 5mA, V CE = 5V)
• Được công nhận bởi UL, tệp số E64380

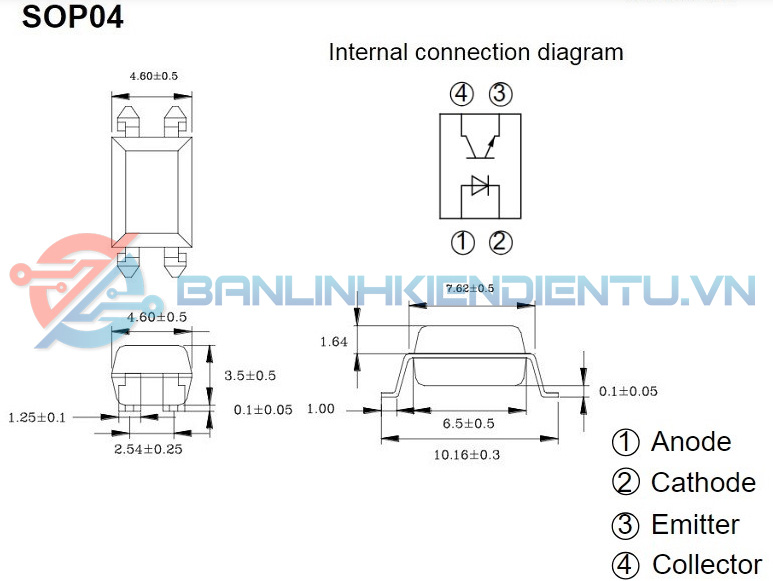

Sơ đồ chân và kích thước Opto PC816

Kích thước Opto PC816

• Chân 1: Chân Anode (+) đưa tín hiệu logic vào IR bên trong
• Chân 2: Chân Cathode (-) nối đất chung bằng mạch điện và nguồn điện

• Chân 3: Chân Emitter tương tự như chân Cathode. Nó cung cấp kết nối mặt đất
• Chân 4: Chân Collector truyền đầu ra logic khi nhận tín hiệu IR

Ứng dụng của Opto PC816

• Bộ điều khiển có thể lập trinh, máy tính
• Thiết bị hệ thống, dụng cụ đo lường
• Truyền tín hiệu giữa các mạch có điện thế và trở kháng khác nhau

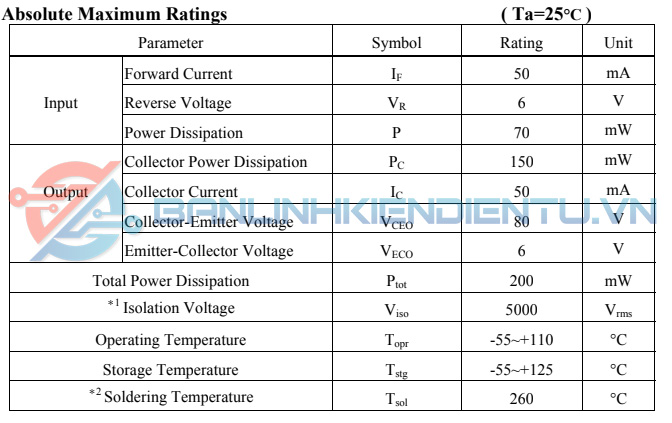

Thông số kĩ thuật Opto PC816

Xem thêm: Nhiều sản phẩm Opto khác tại đây

Datasheet Opto PC816
