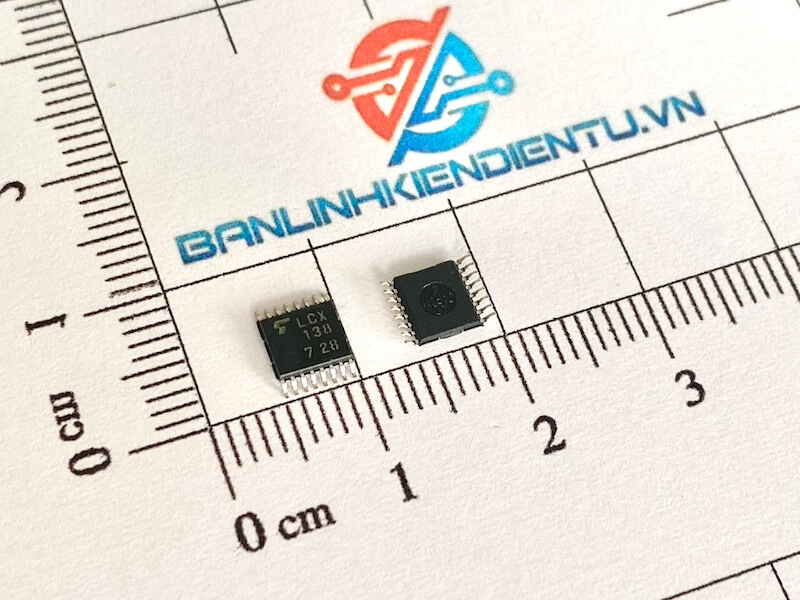

LCX138 TC74LCX138FT IC giải mã TSSOP-16

Giới thiệu về TC74LCX138FT

TC74LCX138FT là một decoder / demultiplexer 3-to-8 được sản xuất bởi Toshiba, thuộc dòng LCX logic (Low Voltage CMOS). Đây là một IC logic tốc độ cao và tiêu thụ năng lượng thấp, dùng để chuyển đổi ba bit đầu vào thành một trong tám đầu ra. TC74LCX138FT rất phù hợp cho các ứng dụng trong các hệ thống số, mạch điều khiển, và các thiết bị có yêu cầu chuyển mạch tín hiệu nhanh và hiệu quả.

Đặc điểm nổi bật

1. Decoder 3-to-8:
   • TC74LCX138FT có khả năng giải mã ba tín hiệu đầu vào thành tám tín hiệu đầu ra, giúp tăng khả năng điều khiển và chia sẻ tín hiệu trong các mạch điện tử phức tạp.
2. Chế độ hoạt động hai kênh (Enable):
   • IC này có hai chân enable (E1 và E2) để điều khiển trạng thái của các đầu ra. Khi các chân enable bị vô hiệu hóa (E1 = E2 = cao), tất cả các đầu ra sẽ ở mức high impedance, cho phép IC có thể dễ dàng tích hợp trong các mạch chia sẻ tín hiệu.
3. Hoạt động với điện áp thấp:
   • TC74LCX138FT có thể hoạt động trên điện áp cung cấp từ 2V đến 5.5V, rất phù hợp với các hệ thống logic hiện đại và các thiết bị điện tử công suất thấp.
4. Dòng điện tiêu thụ thấp:
   • Với công nghệ CMOS, IC này có dòng điện tiêu thụ rất thấp, giúp tiết kiệm năng lượng trong các mạch điện tử.
5. Tốc độ chuyển mạch nhanh:
   • TC74LCX138FT hỗ trợ tốc độ chuyển mạch nhanh, với tpd (propagation delay) nhỏ, giúp nó hoạt động hiệu quả trong các hệ thống yêu cầu tốc độ cao.
6. Chế độ 3-state output:
   • Các đầu ra có khả năng ở chế độ ba trạng thái (high impedance), cho phép kết nối nhiều thiết bị mà không làm xung đột tín hiệu giữa chúng.

Thông số kỹ thuật TC74LCX138FT

Ứng dụng

• Mạch điều khiển và chọn kênh:
  • TC74LCX138FT được sử dụng để điều khiển các tín hiệu hoặc mạch phân chia tín hiệu trong các ứng dụng vi xử lý, hệ thống phân phối dữ liệu và các mạch điều khiển.
• Được sử dụng trong các bộ chuyển mạch (multiplexers):
  • IC này có thể được sử dụng để lựa chọn tín hiệu đầu vào từ một trong các kênh đầu vào và chuyển chúng ra một trong tám kênh đầu ra, giúp tối ưu hóa mạch phân phối tín hiệu.
• Ứng dụng trong các mạch nối tín hiệu:
  • Trong các mạch nối tín hiệu, TC74LCX138FT giúp mở rộng khả năng phân phối tín hiệu đầu vào đến nhiều đầu ra mà không làm mất tín hiệu.
• Hệ thống logic số:
  • Đây là một IC quan trọng trong các hệ thống logic số, chẳng hạn như các mạch điều khiển vi xử lý, hệ thống giải mã địa chỉ, mạch xếp chồng tín hiệu và các ứng dụng yêu cầu phân chia hoặc điều khiển nhiều tín hiệu.
• Thiết bị giao tiếp vi xử lý:
  • TC74LCX138FT thường được sử dụng trong các thiết bị giao tiếp vi xử lý, nơi yêu cầu chuyển mạch các tín hiệu điều khiển.

Sơ đồ chân TC74LCX138FT

Kích thước TC74LCX138FT

Xem thêm: Nhiều sản phẩm IC số khác tại đây

Datasheet TC74LCX138FT
