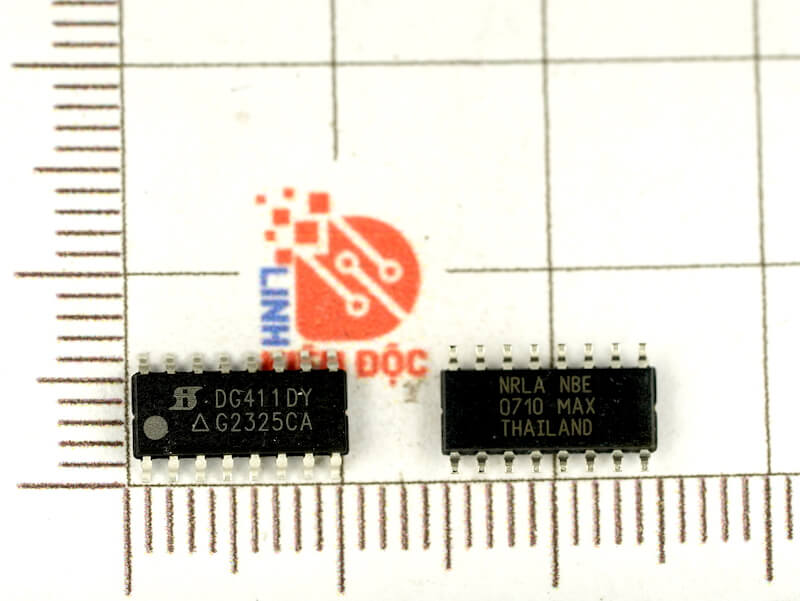

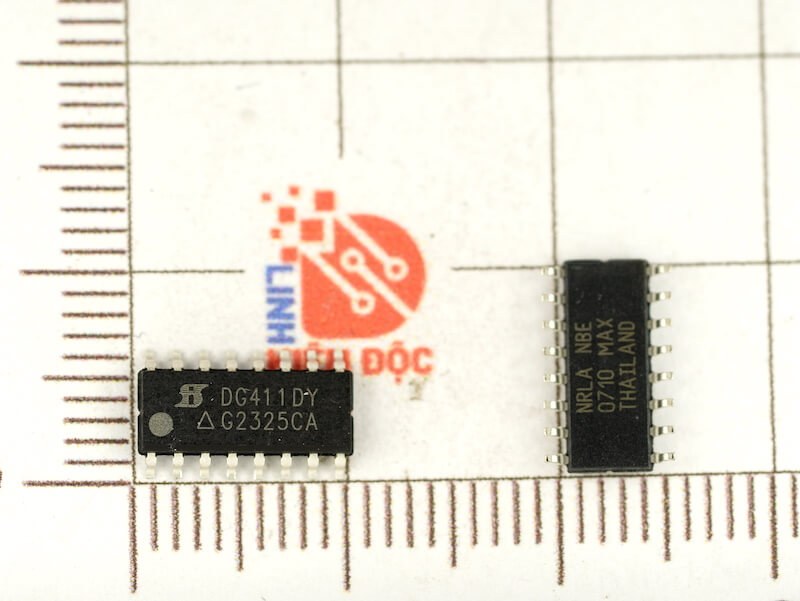

DG411DY IC chuyển mạch SOP-16

GIỚI THIỆU CHUNG VỀ DG411DY

DG411DY là một loại IC chuyển mạch analog (Analog Switch IC), thường được sản xuất bởi các hãng như Analog Devices (Maxim Integrated) hoặc Vishay Siliconix. Đây là một vi mạch tích hợp bao gồm bốn công tắc đơn cực, một cực (Quad SPST – Single-Pole/Single-Throw).

DG411DY được thiết kế để cung cấp khả năng chuyển mạch tín hiệu analog có độ chính xác cao với các đặc tính như:

• Điện trở dẫn (On-Resistance – Rds(on)) thấp: Giúp giảm thiểu suy hao tín hiệu khi công tắc ở trạng thái bật. Các phiên bản cải tiến có Rds(on) khoảng 25-45 Ohm.
• Tốc độ chuyển mạch nhanh: Thời gian bật (tON) và tắt (tOFF) nhanh (thường dưới 175ns).
• Tiêu thụ điện năng thấp: Rất phù hợp cho các ứng dụng chạy bằng pin hoặc cần tiết kiệm năng lượng.
• Tương thích TTL/CMOS: Dễ dàng giao tiếp với các hệ thống logic kỹ thuật số phổ biến.
• Hoạt động với nguồn đơn hoặc kép: Có thể hoạt động với nguồn cấp điện đơn (ví dụ: +10V đến +30V) hoặc nguồn kép (ví dụ: ±4.5V đến ±20V), mang lại sự linh hoạt trong thiết kế mạch.
• Cấu hình NC (Normally Closed): Trong trường hợp DG411, các công tắc thường ở trạng thái đóng (normally closed), nghĩa là chúng dẫn tín hiệu khi đầu vào điều khiển ở mức logic thấp và ngắt khi ở mức logic cao.

SƠ ĐỒ CHÂN DG411DY

NGUYÊN LÝ HOẠT ĐỘNG CỦA DG411DY (Analog Switch IC)

• Chuyển mạch tín hiệu Analog: DG411DY hoạt động như một công tắc điện tử điều khiển bởi tín hiệu số. Nó cho phép hoặc chặn dòng tín hiệu analog đi qua giữa hai chân của mỗi công tắc (thường là D-S hoặc S-D) dựa trên trạng thái logic của chân điều khiển (Control Input).
• Cấu trúc SPST (Single-Pole/Single-Throw): Mỗi công tắc bên trong DG411DY có hai trạng thái:
  • ON (Dẫn/Đóng): Khi công tắc được “bật” bởi tín hiệu điều khiển, nó hoạt động như một điện trở rất nhỏ (điện trở dẫn RDS(on)​ thấp), cho phép tín hiệu analog đi qua với độ suy hao tối thiểu.
  • OFF (Ngắt/Mở): Khi công tắc được “tắt”, nó hoạt động như một mạch hở lý tưởng, ngăn chặn tín hiệu analog đi qua.
• Điều khiển bằng Tín hiệu Logic: Các chân điều khiển của DG411DY (thường là INA, INB, INC, IND) nhận tín hiệu logic TTL/CMOS. Ví dụ, đối với DG411 (thường là loại Normally Closed – NC), một tín hiệu logic THẤP tại chân điều khiển sẽ làm công tắc dẫn (ON), và một tín hiệu logic CAO sẽ làm công tắc ngắt (OFF).
• Hoạt động Bi-directional: Tín hiệu analog có thể đi qua công tắc theo cả hai chiều (từ D sang S hoặc S sang D) khi công tắc ở trạng thái ON.

THÔNG SỐ KĨ THUẬT DG411DY

CHỨC NĂNG CỦA DG411DY ANALOG SWITCH IC

• Chọn kênh Analog (Multiplexing/Demultiplexing): Cho phép chọn một trong nhiều tín hiệu analog để truyền tới một điểm chung, hoặc ngược lại, chia một tín hiệu analog tới nhiều điểm khác nhau.
• Chuyển đổi tín hiệu (Signal Routing): Điều hướng tín hiệu analog giữa các phần khác nhau của một mạch hoặc hệ thống.
• Điều khiển Gain hoặc Offset: Sử dụng để chuyển mạch các giá trị điện trở hoặc tụ điện trong các mạch khuếch đại để thay đổi độ lợi (gain) hoặc bù đắp (offset).
• Bộ lấy mẫu và giữ (Sample-and-Hold Circuits): Giữ giá trị điện áp tại một thời điểm cụ thể.
• Chuyển mạch nguồn (Power Switching): Điều khiển các tải công suất thấp hoặc tín hiệu nguồn nhỏ.
• Cắt tín hiệu (Chopping): Cắt tín hiệu analog thành các đoạn để xử lý hoặc truyền tải.

ỨNG DỤNG THỰC TẾ CỦA DG411DY ANALOG SWITCH IC

• Hệ thống thu thập dữ liệu (Data Acquisition Systems): Chọn tín hiệu từ nhiều cảm biến hoặc đầu vào analog.
• Thiết bị kiểm tra và đo lường (Test & Measurement Equipment): Chọn phạm vi đo, đầu vào tín hiệu.
• Hệ thống truyền thông (Communication Systems): Chuyển mạch tín hiệu âm thanh, video hoặc RF tần số thấp.
• Thiết bị y tế cầm tay (Portable Medical Devices): Ứng dụng cần tiêu thụ điện năng thấp và độ chính xác cao.
• Thiết bị điều khiển công nghiệp: Chuyển mạch tín hiệu analog từ các cảm biến hoặc điều khiển.
• Bộ lọc có thể lập trình (Programmable Filters).

LƯU Ý KHI SỬ DỤNG DG411DY ANALOG SWITCH IC

• Tham khảo Datasheet: Luôn luôn đọc và hiểu kỹ datasheet chính thức từ nhà sản xuất (Analog Devices/Maxim Integrated hoặc Vishay Siliconix) để nắm vững các thông số kỹ thuật chi tiết như điện áp cung cấp, điện áp tín hiệu analog tối đa, dòng điện qua công tắc, RDS(on)​, thời gian chuyển mạch, v.v.
• Điện áp cung cấp: Đảm bảo điện áp cung cấp cho DG411DY nằm trong phạm vi cho phép (có thể là nguồn đơn hoặc nguồn kép) để đảm bảo hoạt động chính xác và tuổi thọ.
• Điện áp tín hiệu Analog: Không cho phép điện áp tín hiệu analog vượt quá điện áp cung cấp (hoặc giới hạn tuyệt đối của chip) khi công tắc ON, để tránh hư hỏng.
• Dòng điện qua công tắc: Tránh cho dòng điện quá lớn chạy qua công tắc khi nó ON, vì điều này có thể gây tăng nhiệt độ và hư hỏng chip. Kiểm tra dòng điện tối đa được khuyến nghị trong datasheet.
• Tín hiệu điều khiển: Cung cấp tín hiệu điều khiển logic TTL/CMOS đúng mức và ổn định.
• Ghép nối AC/DC: Tùy thuộc vào ứng dụng, có thể cần ghép nối AC hoặc DC cho tín hiệu analog.
• Nhiễu xuyên kênh (Crosstalk) và Tiêm điện tích (Charge Injection): Trong các ứng dụng nhạy cảm, cần lưu ý đến các yếu tố này, đặc biệt ở tần số cao hoặc với tín hiệu có trở kháng nguồn cao. Datasheet thường cung cấp thông tin và giải pháp để giảm thiểu chúng.
• Bố cục PCB: Thực hiện bố cục mạch in cẩn thận, đặc biệt với các đường tín hiệu analog, để giảm thiểu nhiễu và ghép nối không mong muốn.
• ESD Protection: Mặc dù các IC thường có bảo vệ ESD, vẫn nên thực hiện các biện pháp phòng ngừa tĩnh điện khi xử lý linh kiện.

KÍCH THƯỚC DG411DY

Xem thêm các IC OPTO khác tại đây

DATASHEET DG411DY:
