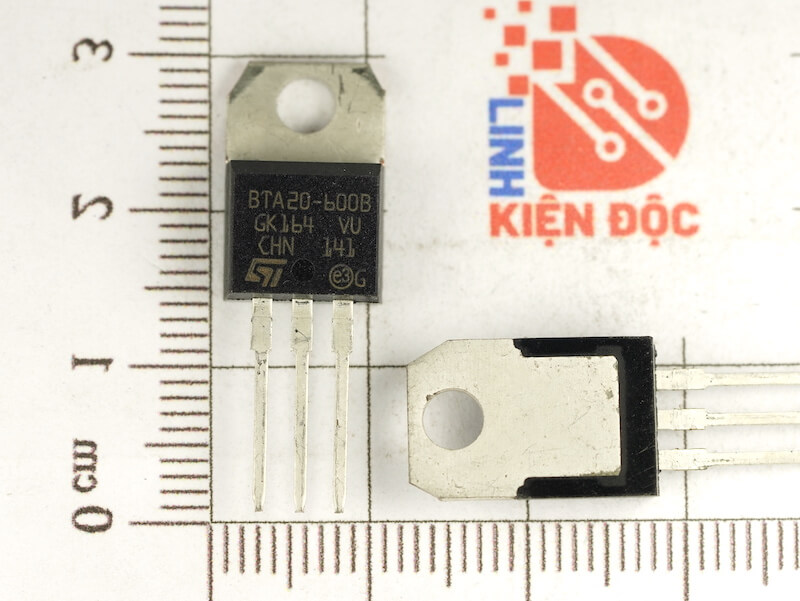

BTA20-600B BTA20-600C Triac 20A 600V TO-220

Giới thiệu về BTA20-600B

BTA20-600B là một Triac (Thyristor hai chiều) được thiết kế để điều khiển dòng điện xoay chiều (AC) trong các ứng dụng công suất cao. Triac này có thể dẫn dòng điện trong cả hai chiều của chu kỳ AC, cho phép điều khiển và điều chỉnh tải điện hiệu quả. Với khả năng chịu được dòng điện lớn và điện áp cao, BTA20-600B thường được sử dụng trong các mạch điều khiển công suất, điều chỉnh độ sáng đèn, điều khiển tốc độ động cơ và các ứng dụng công nghiệp khác.

Đặc điểm nổi bật BTA20-600B

• Cấu trúc Triac:
  • BTA20-600B có ba chân chính: MT1 (Main Terminal 1), MT2 (Main Terminal 2) và Gate (chân điều khiển).
  • Khi tín hiệu kích hoạt được áp vào chân Gate, Triac sẽ dẫn dòng điện qua hai chân MT1 và MT2 trong cả hai chu kỳ của dòng điện xoay chiều, giúp điều khiển dòng điện hiệu quả.
• Khả năng dẫn dòng cao:
  • Triac này có thể dẫn dòng điện liên tục lên đến 20A, làm cho nó phù hợp với các ứng dụng yêu cầu dòng điện cao như động cơ điện, đèn công suất lớn, hoặc các thiết bị gia dụng có tải nặng.
• Khả năng chịu điện áp cao:
  • BTA20-600B có khả năng chịu đựng điện áp cực đại lên đến 800V, giúp nó hoạt động an toàn và ổn định trong các môi trường điện áp biến thiên và yêu cầu điện áp cao.
• Chống nhiễu điện từ:
  • Triac này được thiết kế với khả năng chống nhiễu tốt, giúp giảm thiểu các nhiễu điện từ (EMI) khi chuyển mạch, đảm bảo hoạt động ổn định trong các mạch công suất cao..
• Vỏ cách điện:
  • BTA20-600B được đóng gói trong vỏ TO-220AB cách điện, giúp bảo vệ Triac khỏi các yếu tố môi trường và tạo sự an toàn khi sử dụng trong các thiết bị điện

Thông số kỹ thuật BTA20-600B

• Dòng tải tối đa (IT RMS): 20A
• Điện áp cực đại (VDRM): 600V
• Dòng kích hoạt tối thiểu (IGT): 50mA
• Điện áp kích hoạt (VGT): 1.5V
• Dòng duy trì (IH): 50mA
• Vỏ: TO-220AB cách điện, khả năng chịu nhiệt tốt.

Ứng dụng BTA20-600B

• Điều khiển độ sáng đèn (Dimmer):
  • BTA20-600B được sử dụng trong các mạch điều chỉnh độ sáng của đèn điện, đặc biệt trong các ứng dụng đèn chiếu sáng công suất lớn.
• Điều khiển tốc độ động cơ:
  • Triac này được ứng dụng trong các mạch điều khiển tốc độ động cơ AC, như trong quạt điện, máy khoan và các thiết bị điện gia dụng hoặc công nghiệp có động cơ lớn.
• Điều khiển nhiệt độ:
  • BTA20-600B có thể sử dụng trong các thiết bị điều khiển nhiệt độ như bếp từ, lò sưởi điện và các hệ thống điều khiển nhiệt độ tự động.
• Công tắc điều khiển công suất AC:
  • Triac này được ứng dụng rộng rãi trong các mạch điều khiển công suất AC như máy sưởi, máy nén khí, và các thiết bị điện gia dụng có công suất lớn.

Sơ đồ tương đương BTA20-600B

Kích thước BTA20-600B

Xem thêm: Nhiều loại triac khác tại đây

Datasheet BTA20-600B
