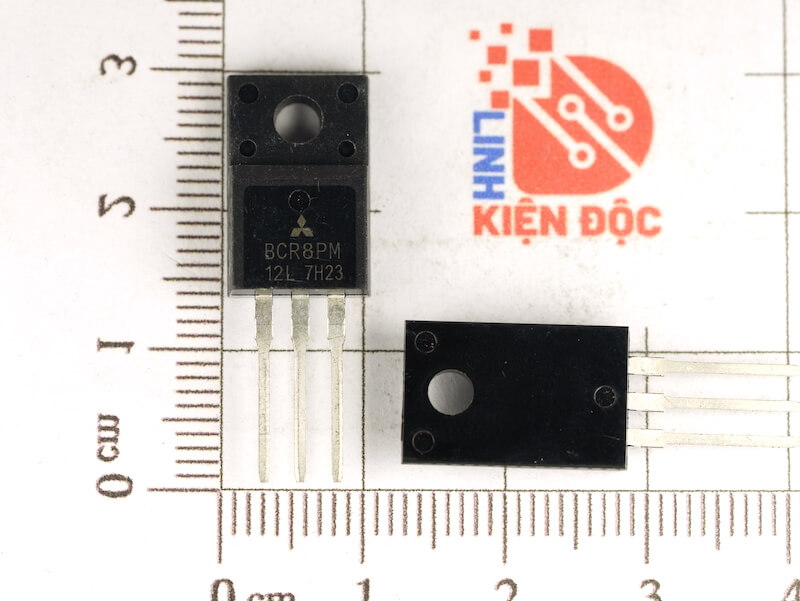

BCR8PM-12L, BCR8PM Triac 8A 400-600V TO-220

Giới thiệu về BCR8PM-12L

BCR8PM-12L là một thiết bị bán dẫn được thiết kế để dẫn dòng điện ở cả hai chiều của sóng AC. Nó được kích hoạt thông qua một tín hiệu nhỏ tại cổng (gate), cho phép kiểm soát dòng điện mà không cần phải sử dụng nhiều linh kiện khác nhau. BCR8PM-12L thường được ứng dụng trong các thiết bị điều khiển công suất, nơi yêu cầu điều chỉnh độ sáng, tốc độ hoặc nhiệt độ.

Đặc điểm nổi bật BCR8PM-12L

• Chuyển mạch hai chiều: BCR8PM-12L có khả năng dẫn dòng điện trong cả hai nửa chu kỳ của sóng AC, cho phép kiểm soát hiệu quả dòng điện xoay chiều.
• Dễ dàng kích hoạt: Chỉ cần một tín hiệu nhỏ tại cổng để kích hoạt, giúp đơn giản hóa thiết kế mạch điện.
• Khả năng chịu điện áp và dòng điện tốt: Thiết bị này có thể chịu được điện áp cao và dòng điện lớn, làm cho nó phù hợp cho nhiều ứng dụng công suất.
• Thiết kế bền bỉ: BCR8PM-12L được thiết kế để hoạt động ổn định trong các điều kiện môi trường khắc nghiệt.

Thông số kỹ thuật BCR8PM-12L

• Dòng điện định mức (IT(RMS)): 8A (dòng điện tối đa mà thiết bị có thể dẫn liên tục).
• Điện áp ngược cực đại (VDRM): 600V (điện áp tối đa mà thiết bị có thể chịu đựng).
• Dòng kích tại Gate (IGT): 35mA (dòng điện cần thiết để kích hoạt Triac).
• Điện áp ngưỡng (VTM): 1.5V (điện áp rơi qua Triac khi dẫn dòng).

Ứng dụng BCR8PM-12L

BCR8PM-12L được sử dụng rộng rãi trong nhiều ứng dụng điều khiển công suất, bao gồm:

• Điều chỉnh ánh sáng (Dimmer): Được sử dụng để điều chỉnh độ sáng của đèn trong các hệ thống chiếu sáng dân dụng và công nghiệp.
• Điều khiển tốc độ động cơ: Sử dụng để điều chỉnh tốc độ quạt, máy bơm và động cơ công nghiệp.
• Điều khiển nhiệt độ: Sử dụng trong các thiết bị như bếp điện, máy sưởi và điều hòa không khí để kiểm soát nhiệt độ.
• Thiết bị gia dụng: Thường được sử dụng trong các thiết bị như máy giặt, máy pha cà phê và lò vi sóng.

Sơ đồ chân BCR8PM-12L

Kích thước BCR8PM-12L

Xem thêm: Nhiều loại triac khác tại đây

Datasheet BCR8PM-12L
