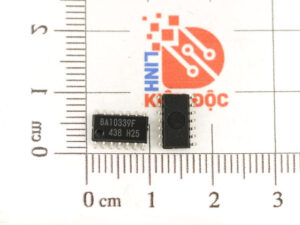

BA10339F 10339 oamp 4 cổng SOP-14

Giới thiệu chi tiết IC BA10339F – Quad Comparator (SOP-14)

IC BA10339F là bộ so sánh điện áp (Comparator) loại 4 kênh (Quad Comparator) do ROHM sản xuất. Nó được thiết kế để so sánh hai mức điện áp đầu vào và tạo tín hiệu số tại đầu ra. Với đặc điểm dòng tiêu thụ thấp, dải điện áp hoạt động rộng, và khả năng hoạt động với nguồn đơn hoặc đôi, BA10339F là lựa chọn phổ biến trong nhiều ứng dụng điện tử, từ đo lường, bảo vệ nguồn, điều khiển công suất, đến mạch dao động và tạo tín hiệu PWM.

Thông số kỹ thuật chính

• Số lượng bộ so sánh (Comparators): 4 kênh (Quad Comparator).
• Điện áp hoạt động (Supply Voltage – Vcc):
  • Nguồn đơn: +3V đến +36V.
  • Nguồn đôi: ±1.5V đến ±18V.
• Dòng tiêu thụ thấp: 0.8mA (typical) @ Vcc = 5V.
• Điện áp Offset đầu vào (Input Offset Voltage): ±5mV (Max).
• Dải điện áp đầu vào (Input Voltage Range): 0V đến Vcc – 1.5V.
• Dòng đầu ra (Output Sink Current): 16mA (Max).
• Thời gian đáp ứng (Response Time): 1.3µs @ 5mV Overdrive.
• Đầu ra Open Collector, có thể kéo lên bằng điện trở ngoài.
• Dải nhiệt độ hoạt động: -40°C đến +85°C.
• Đóng gói: SOP-14 (14 chân, Small Outline Package).

Nguyên lý hoạt động

• Mỗi bộ so sánh (Comparator) trong IC BA10339F có hai đầu vào (+ và -).
• Khi IN+ > IN-, đầu ra sẽ ở mức Cao (High) (phụ thuộc vào điện trở pull-up).
• Khi IN+ < IN-, đầu ra sẽ ở mức Thấp (Low).
• Do đầu ra dạng Open Collector, cần một điện trở kéo lên (Pull-up resistor) để tạo mức logic mong muốn.
• IC này có thể hoạt động với nguồn đơn hoặc nguồn đôi, giúp tăng tính linh hoạt trong thiết kế mạch.

Ứng dụng thực tế

🔹 Bảo vệ quá áp và dưới áp trong nguồn điện.
🔹 Bộ so sánh tín hiệu cảm biến (ánh sáng, nhiệt độ, áp suất,…).
🔹 Mạch phát hiện mức điện áp trong UPS, pin, hoặc thiết bị đo lường.
🔹 Tạo xung PWM hoặc mạch dao động tuyến tính.
🔹 So sánh tín hiệu tốc độ hoặc vị trí trong điều khiển động cơ.
🔹 Hệ thống điều khiển công nghiệp, thiết bị y tế, và mạch điều khiển tự động.

Ưu điểm

✅ Hoạt động với nguồn đơn hoặc đôi, dễ thiết kế.
✅ Dòng tiêu thụ rất thấp, phù hợp với các hệ thống tiết kiệm năng lượng.
✅ Độ nhạy cao, thời gian đáp ứng nhanh (~1.3µs).
✅ Dải điện áp hoạt động rộng (3V – 36V), phù hợp với nhiều ứng dụng khác nhau.
✅ 4 bộ so sánh độc lập trong 1 IC, giúp giảm số linh kiện trên PCB.

Sơ đồ cấu tạo của IC BA10339

Kích thước của IC BA10339

Datasheet của IC BA10339
