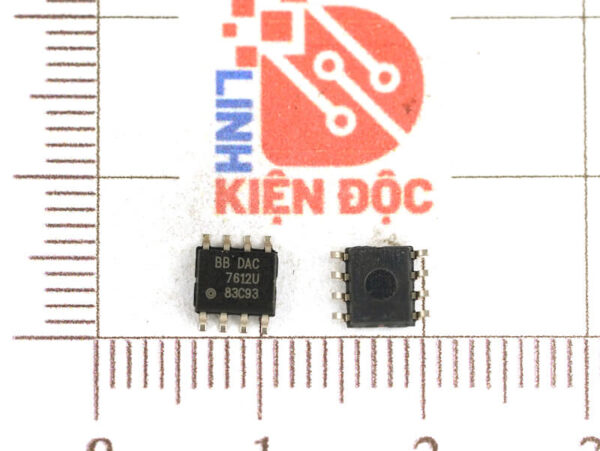

7612U, DAC7612U, DAC7612 IC Chuyên Dụng SOP-8

Giới thiệu về IC DAC7612

DAC7612 là bộ chuyển đổi tín hiệu số sang tín hiệu tương tự (DAC) kép, 12 bit với hiệu suất đơn điệu 12 bit được đảm bảo trong phạm vi nhiệt độ công nghiệp. Nó yêu cầu nguồn cung cấp +5V duy nhất và chứa một thanh ghi dịch chuyển đầu vào, chốt, tham chiếu 2,435V, DAC kép và bộ khuếch đại đầu ra đường ray sang đường ray tốc độ cao. Đối với bước toàn thang, mỗi đầu ra sẽ ổn định ở mức 1 LSB trong vòng 7μs trong khi chỉ tiêu thụ 3,7mW. Giao diện nối tiếp đồng bộ tương thích với nhiều loại DSP và vi điều khiển. Đồng hồ (CLK), Dữ liệu nối tiếp vào (SDI), Chọn chip (CS) và Tải DAC (LOADDACS) tạo nên giao diện nối tiếp. DAC7612 có sẵn trong gói SOIC 8 chân và được chỉ định đầy đủ trong phạm vi nhiệt độ công nghiệp từ –40°C đến +85°C.

Đặc trưng kỹ thuật

• CÔNG SUẤT THẤP: 3,7mW
• ĐỊNH HÌNH NHANH: 7μs đến 1 LSB
• 1mV LSB VỚI 4,095V TOÀN BỘ PHẦN
• HOÀN CHỈNH VỚI THAM CHIẾU
• ĐỘ TUYẾN TÍNH VÀ ĐƠN ĐIỆU 12-BIT TRÊN PHẠM VI NHIỆT ĐỘ CÔNG NGHIỆP
• GIAO DIỆN 3 DÂY: Đồng hồ lên đến 20MHz
• GÓI NHỎ: SOIC 8 chân

Thông số kỹ thuật

Sơ đồ khối

Sơ đồ chân

Sơ đồ tương đương

Kích thước IC DAC7612

Xem thêm: Nhiều sản phẩm IC chuyên dụng khác

Datasheet DAC7612
