74LS00, SN74LS00N, 74LS00N IC 2 đầu vào 4 cổng NAND DIP-14

Giới thiệu về SN74LS00N

SN74LS00N là một mạch tích hợp (IC) chứa bốn cổng NAND 2 đầu vào độc lập, thuộc dòng TTL (Transistor-Transistor Logic) Low Power Schottky (LS). Đây là một IC Quad 2-Input NAND Gate, nghĩa là nó có 4 cổng logic NAND, mỗi cổng có 2 đầu vào. Cổng NAND (Not AND) là một cổng logic cơ bản trong thiết kế mạch số, thực hiện phép toán NOT của phép AND. Nghĩa là, ngõ ra của cổng NAND sẽ là mức thấp (0) chỉ khi tất cả các đầu vào đều là mức cao (1); trong tất cả các trường hợp còn lại, ngõ ra sẽ là mức cao (1).  Với 4 cổng NAND độc lập, nó có thể thực hiện nhiều phép toán logic song song và là nền tảng của nhiều thiết kế mạch số từ đơn giản đến phức tạp. Tính tương thích TTL và khả năng tiêu thụ năng lượng thấp giúp SN74LS00N trở thành một phần không thể thiếu trong nhiều hệ thống kỹ thuật số.

Đặc điểm SN74LS00N

• Bốn cổng NAND độc lập: SN74LS00N chứa 4 cổng NAND 2 đầu vào, cho phép xử lý và thực hiện các phép toán logic độc lập trên mỗi cổng.
• Tiêu thụ năng lượng thấp: Được thiết kế theo công nghệ Low Power Schottky (LS), IC này tiêu thụ năng lượng rất thấp trong khi vẫn hoạt động với tốc độ nhanh.
• Tương thích TTL: SN74LS00N được thiết kế để tương thích với các hệ thống logic TTL tiêu chuẩn, giúp dễ dàng tích hợp vào các mạch số hiện có.
• Ngõ ra tích cực mức thấp (Active Low): Ngõ ra của cổng NAND chỉ là mức thấp khi tất cả các đầu vào đều ở mức cao. Điều này làm cho cổng NAND trở thành một phần quan trọng trong các mạch logic tổ hợp phức tạp.

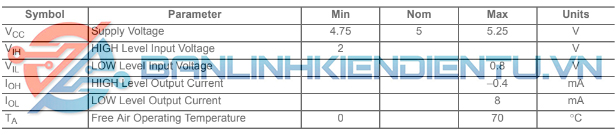

Thông số kỹ thuật IC SN74LS00N

• Điện áp cung cấp (Vcc): 4.75V đến 5.25V (điển hình 5V)
• Dòng tiêu thụ (Icc): 4mA
• Thời gian trễ truyền: Khoảng 10ns
• Tần số hoạt động tối đa: Lên đến 35 MHz
• Mức điện áp logic:
  • Mức logic thấp: 0V đến 0.8V
  • Mức logic cao: 2V đến 5V
• Dải nhiệt độ hoạt động: 0°C đến +70°C

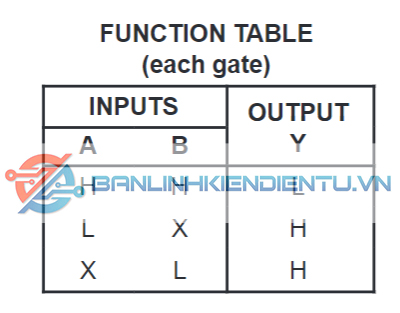

Bảng sự thật SN74LS00N

Ứng dụng SN74LS00N

• Mạch logic số cơ bản: Các cổng NAND được sử dụng để xây dựng các mạch logic số cơ bản như mạch tổ hợp và mạch tuần tự.
• Mạch khóa liên động (Interlock Circuit): Cổng NAND được dùng để giám sát nhiều tín hiệu và điều khiển trạng thái của hệ thống, chỉ đưa ra kết quả khi có những điều kiện cụ thể.
• Mạch tạo xung clock: Sử dụng các cổng NAND trong các mạch dao động hoặc mạch tạo xung nhịp để đồng bộ hóa các hệ thống kỹ thuật số.
• Thiết kế mạch logic tổ hợp: SN74LS00N có thể được sử dụng trong thiết kế các mạch tổ hợp phức tạp với các hàm logic yêu cầu.
• Mạch logic an toàn và bảo vệ: Trong các hệ thống bảo vệ, các cổng NAND được sử dụng để kết hợp các điều kiện bảo vệ và cảnh báo hệ thống khi cần.

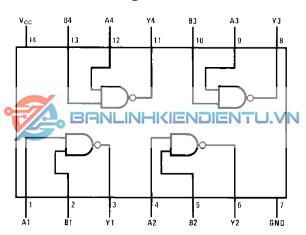

Sơ đồ chân của IC SN74LS00N

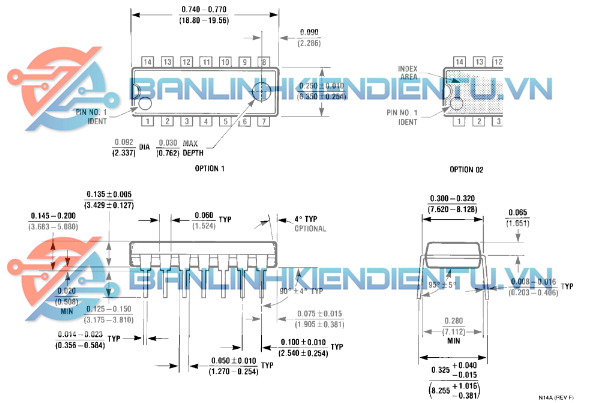

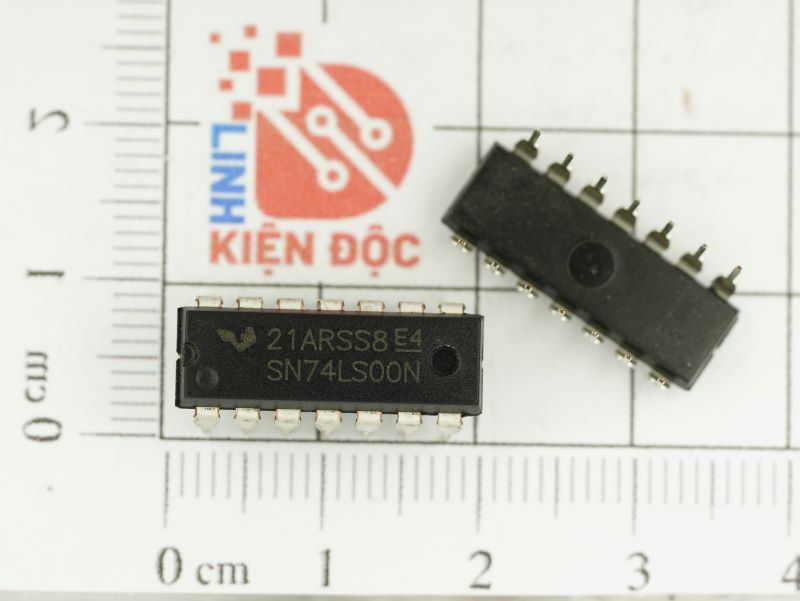

Kích thước của IC SN74LS00N

Xem thêm: Nhiều IC số khác tại đây

Datasheet SN74LS00N
