Winbond W9812G6KH-6 IC SDRAM 128MBIT 166MHZ TSOP-54

banlinhkiendientu.vn là đơn vị chuyên cung cấp IC W9812G6KH-6  với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng.

Giới thiệu W9812G6KH-6

W9812G6KH là bộ nhớ truy cập ngẫu nhiên động đồng bộ tốc độ cao (SDRAM), được tổ chức dưới dạng 2M từ  4 ngân hàng  16 bit. W9812G6KH cung cấp băng thông dữ liệu lên tới 200M từ mỗi thứ hai (-5). Để tuân thủ đầy đủ tiêu chuẩn công nghiệp máy tính cá nhân, W9812G6KH được sắp xếp thành các cấp tốc độ sau: -5, -6, -6I và -75. Các bộ phận cấp -5 tương thích với 200 MHz/CL3 sự chỉ rõ. Các bộ phận cấp -6/-6I tuân thủ thông số kỹ thuật 166 MHz/CL3 (chuẩn công nghiệp -6I cấp được đảm bảo hỗ trợ -40°C ≤ TA ≤ 85°C). Các bộ phận cấp -75 tuân thủ Thông số kỹ thuật 133 MHz/CL3. Việc truy cập vào SDRAM được định hướng theo cụm. Vị trí bộ nhớ liên tiếp trong một trang có thể được được truy cập ở độ dài cụm 1, 2, 4, 8 hoặc toàn bộ trang khi ngân hàng và hàng được chọn bởi HOẠT ĐỘNG yêu cầu. Địa chỉ cột được bộ đếm nội bộ SDRAM tự động tạo ra theo cụm hoạt động. Cũng có thể đọc cột ngẫu nhiên bằng cách cung cấp địa chỉ của nó ở mỗi chu kỳ đồng hồ. Các Tính chất nhiều ngân hàng cho phép xen kẽ giữa các ngân hàng nội bộ để che giấu thời gian nạp trước. Bằng cách có Thanh ghi chế độ có thể lập trình, hệ thống có thể thay đổi độ dài cụm, chu kỳ trễ, xen kẽ hoặc bùng nổ tuần tự để tối đa hóa hiệu suất của nó. W9812G6KH lý tưởng cho bộ nhớ chính trong các ứng dụng hiệu suất cao.

Đặc trưng W9812G6KH-6

• Nguồn điện 3,3V ± 0,3V

• Tần số xung nhịp lên tới 200 MHz

• 2,097,152 Từ

• 4 ngân hàng

• Tổ chức 16 bit

• Chế độ tự làm mới

• Độ trễ CAS: 2 và 3

• Độ dài liên tục: 1, 2, 4, 8 và toàn trang

• Chế độ đọc liên tục, ghi đơn

• Dữ liệu byte được điều khiển bởi LDQM, UDQM

• Chế độ tắt nguồn

• Tự động nạp trước và nạp trước có kiểm soát

• Chu kỳ làm mới 4K/64 mS

• Giao diện: LVTTL

• Được đóng gói trong TSOP II 54 chân, 400 mil sử dụng vật liệu không chì tuân thủ RoHS

Xem thêm: Các mã IC khác

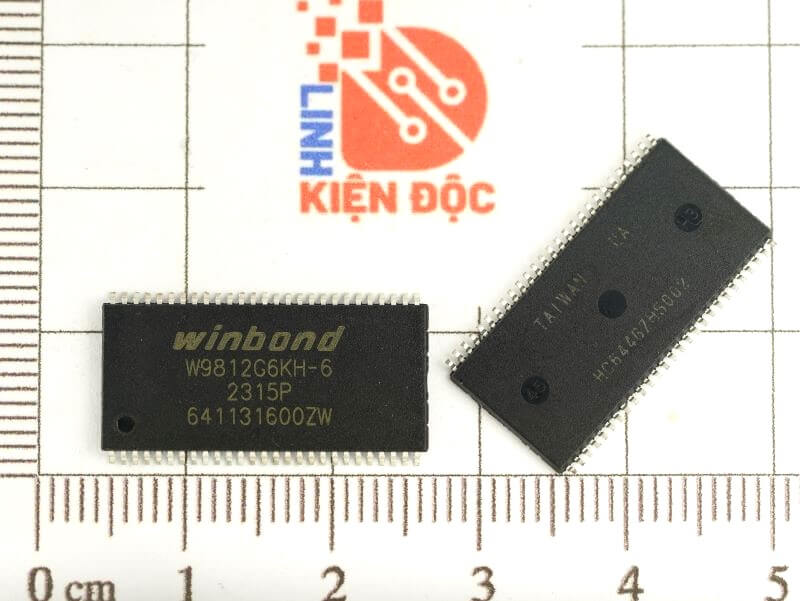

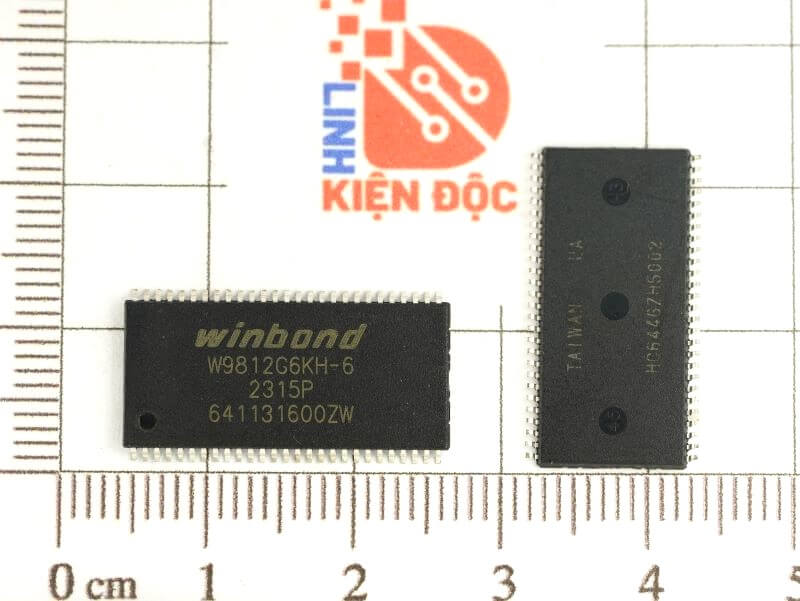

Hình ảnh thực tế IC W9812G6KH-6

Sơ đồ chân W9812G6KH-6

Thông số kỹ thuật của IC W9812G6KH-6

Kích thước của IC W9812G6KH-6

Datasheet W9812G6KH-6
