W341 ACPL-W341 Opto-Photo quang SOP-6

Giới thiệu về ACPL-W341

ACPL-W341 là một optocoupler chuyên dụng, sử dụng công nghệ diode phát sáng (LED) và cảm biến quang tích hợp với mạch xử lý tín hiệu. Nó được thiết kế đặc biệt để điều khiển cổng (gate drive) của các thiết bị công suất như MOSFET hoặc IGBT trong các hệ thống cách ly điện.

Đặc điểm ACPL-W341

• Cách ly điện áp cao:
  • Cung cấp khả năng cách ly lên đến 5000 Vrms, bảo vệ mạch điều khiển khỏi các tín hiệu nhiễu hoặc điện áp cao ở phía tải.
• Tốc độ cao:
  • Tốc độ truyền tín hiệu nhanh, với thời gian trễ ngắn, phù hợp với các ứng dụng chuyển mạch công suất cao.
• Tích hợp mạch điều khiển:
  • Có sẵn mạch logic giúp đơn giản hóa thiết kế mạch điều khiển.
• Hiệu suất cao:
  • Dòng điều khiển đầu ra đủ mạnh để điều khiển trực tiếp cổng MOSFET hoặc IGBT.
• Đóng gói nhỏ gọn:
  • Loại SOP-6 với thiết kế mỏng, tối ưu không gian cho các ứng dụng công nghiệp.

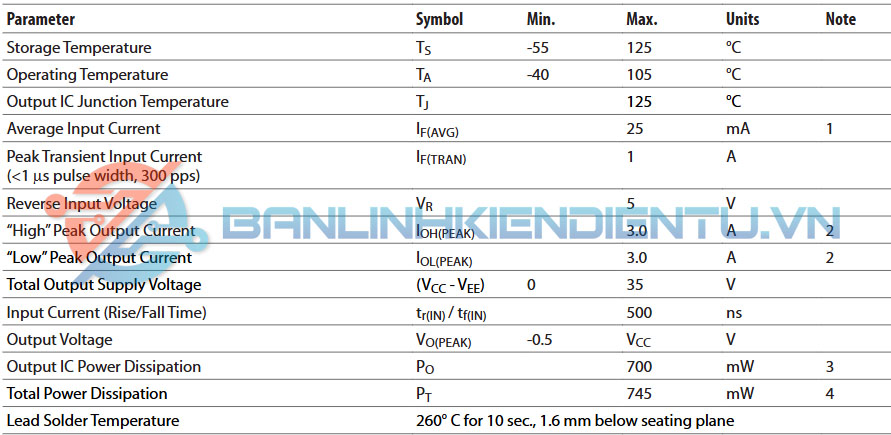

Thông số kỹ thuật ACPL-W341

Ứng dụng ACPL-W341

1. Bộ chuyển đổi công suất:
   • Dùng để điều khiển IGBT/MOSFET trong các bộ chuyển đổi DC-DC, AC-DC, hoặc inverter.
2. Hệ thống cách ly:
   • Cách ly tín hiệu giữa mạch điều khiển và mạch công suất.
3. Bộ điều khiển động cơ:
   • Sử dụng trong các hệ thống điều khiển động cơ, đặc biệt trong ứng dụng công nghiệp.
4. Nguồn cung cấp chuyển mạch (SMPS):
   • Điều khiển và cách ly trong các thiết kế nguồn chuyển mạch.

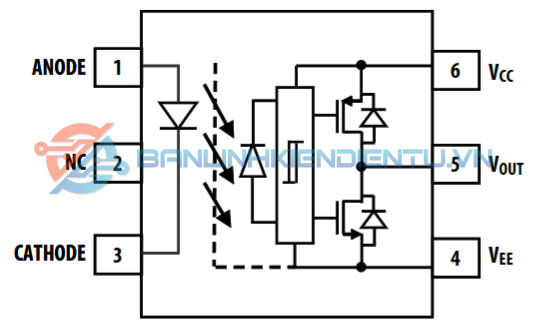

Sơ đồ chân ACPL-W341

Kích thước ACPL-W341

Xem thêm các sản phẩm Opto khác tại đây

Datasheet ACPL-W341
