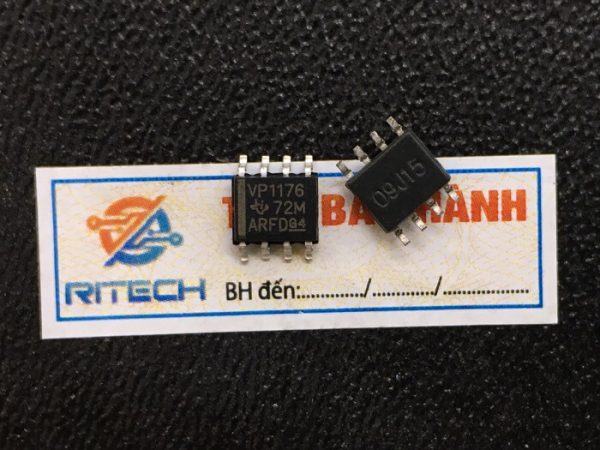

VP1176 SN65HVD1176DR SOP8 IC truyền thông

Giới thiệu về SN65HVD1176DR

SN65HVD1176DR là một bộ thu phát RS-485/RS-422 tốc độ cao được thiết kế để cung cấp khả năng truyền thông dữ liệu mạnh mẽ, độ tin cậy cao, và tương thích với các ứng dụng công nghiệp. Bộ thu phát này thuộc dòng Texas Instruments SN65HVD1176, thường được sử dụng trong các hệ thống mạng truyền thông công nghiệp và thiết bị nhúng.

Đặc điểm SN65HVD1176DR

• Tiêu chuẩn giao tiếp:
  • RS-485 và RS-422: Hỗ trợ giao tiếp truyền thông nối tiếp trên các chuẩn phổ biến trong công nghiệp.
• Điện áp nguồn:
  • Hoạt động ở dải điện áp từ 3.3V đến 5V, phù hợp với nhiều hệ thống sử dụng vi điều khiển hiện đại.
• Tốc độ truyền dữ liệu:
  • Tốc độ tối đa: Lên đến 40 Mbps, đáp ứng yêu cầu truyền dữ liệu tốc độ cao trong các ứng dụng thời gian thực.
• Chế độ hoạt động:
  • Chế độ Half-duplex: Truyền và nhận dữ liệu trên cùng một cặp dây.
  • Chế độ Full-duplex: Cho phép truyền và nhận đồng thời trên các dây riêng biệt (trong các ứng dụng RS-422).
• Điện áp chênh lệch:
  • Dải điện áp ngõ vào chênh lệch (Differential Input Voltage): Từ -15V đến +15V, giúp bảo vệ chống lại các sự cố điện áp cao và nhiễu điện từ.
• Bảo vệ:
  • Chống quá áp (Overvoltage Protection): Lên đến ±16kV ESD (bảo vệ tĩnh điện theo chuẩn IEC61000-4-2).
  • Bảo vệ ngắn mạch: Đảm bảo an toàn trong trường hợp lỗi ngõ ra bị nối ngắn.
• Độ suy hao thấp:
  • Công suất tiêu thụ thấp với dòng nghỉ chỉ 0.9 mA, rất phù hợp cho các ứng dụng tiết kiệm năng lượng.
• Tính năng nổi bật khác:
  • Fail-safe: Thiết kế để đảm bảo ngõ ra ổn định khi đường truyền bị ngắt hoặc tín hiệu đầu vào không xác định.
  • Khoảng cách truyền xa: Nhờ khả năng chịu nhiễu tốt và tốc độ cao, có thể sử dụng trong hệ thống truyền dữ liệu khoảng cách xa.
• Gói đóng:
  • SOP-8 (Small Outline Package): Gói đóng nhỏ gọn, tiết kiệm không gian, dễ tích hợp trên PCB.

Thông số kỹ thuật SN65HVD1176DR

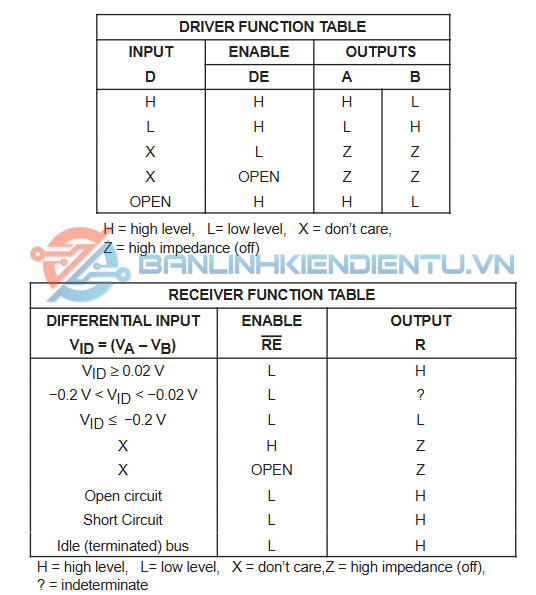

Bảng sự thật SN65HVD1176DR

Ứng dụng SN65HVD1176DR

• Truyền thông công nghiệp:
  • Được sử dụng trong các mạng truyền thông công nghiệp như Modbus, Profibus, và các ứng dụng điều khiển SCADA.
• Hệ thống nhúng:
  • Giao tiếp giữa các vi điều khiển, bộ xử lý tín hiệu số (DSP), hoặc FPGA trong hệ thống nhúng.
• Thiết bị y tế và tự động hóa:
  • Sử dụng để kết nối các cảm biến, bộ truyền động, và các hệ thống giám sát y tế.
• Ứng dụng IoT:
  • Được tích hợp vào các thiết bị IoT để cung cấp giao tiếp nối tiếp trong các hệ thống cảm biến và thu thập dữ liệu từ xa.
• Hệ thống năng lượng và lưới điện thông minh:
  • Truyền thông trong các hệ thống đo lường năng lượng, lưới điện thông minh và các ứng dụng kiểm soát năng lượng.

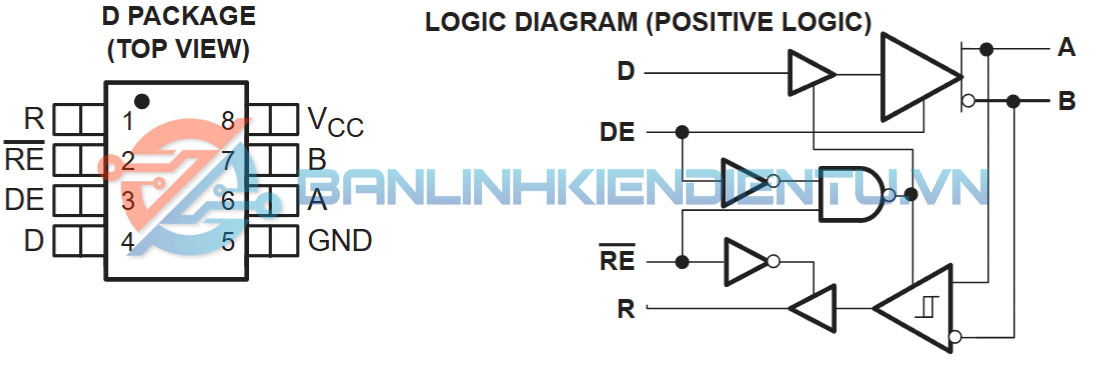

Sơ đồ chân SN65HVD1176DR

Sơ đồ tương đương SN65HVD1176DR

Kích thước SN65HVD1176DR

Xem thêm những sản phẩm IC khác tại đây

Datasheet SN65HVD1176DR
