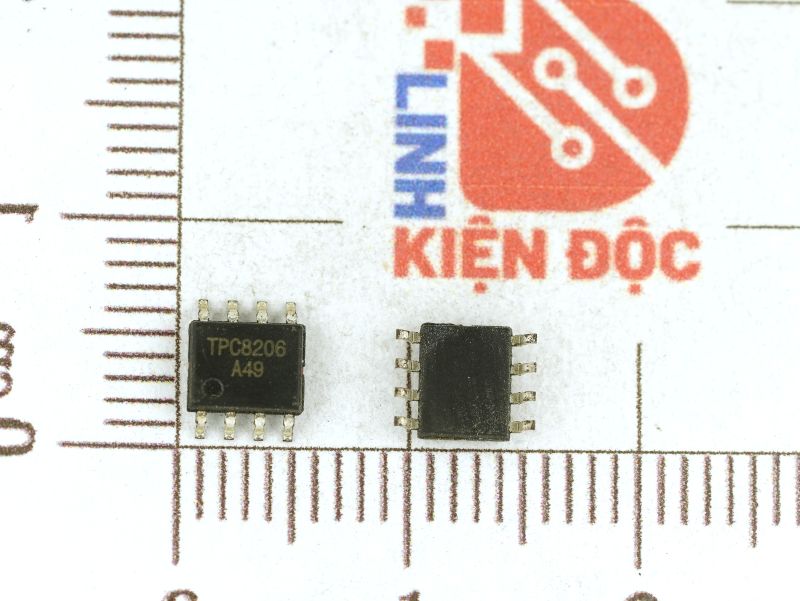

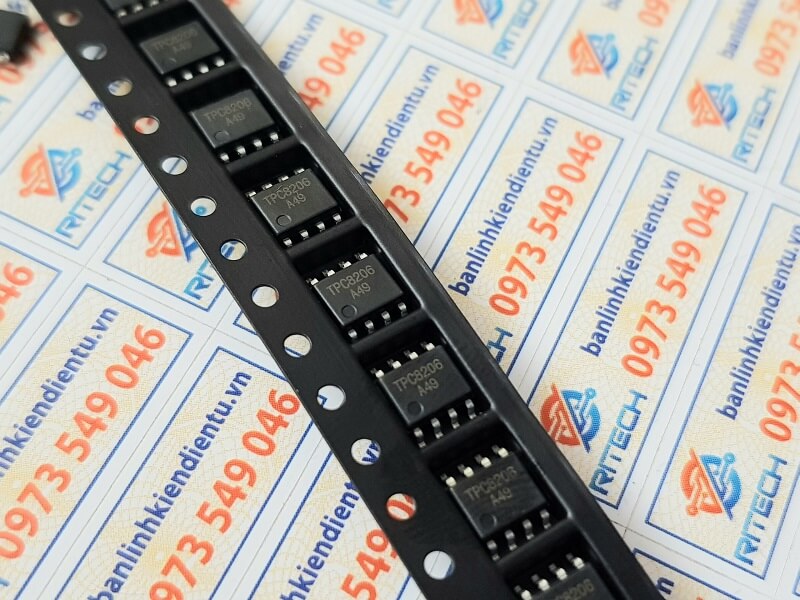

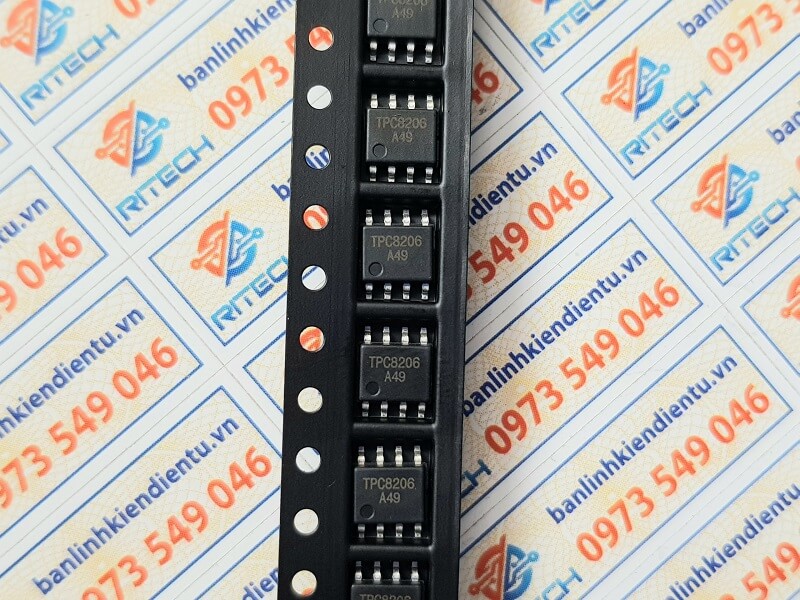

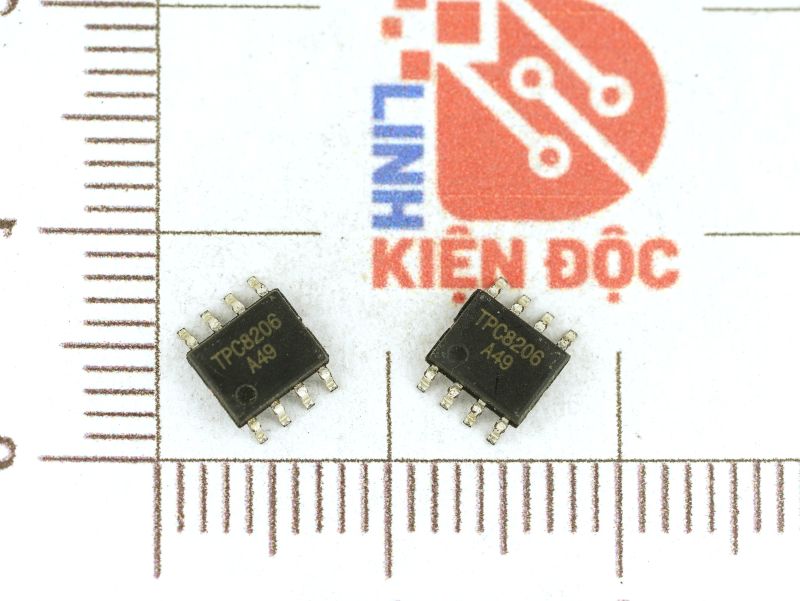

TPC8206 Dual N-MOSFET 5A/60V/40mR SOP-8

Giới thiệu về TPC8206

TPC8206 là một MOSFET kép loại N (Dual N-Channel MOSFET) được thiết kế với mục đích điều khiển dòng điện và điện áp trong các mạch điện tử.TPC8206 được sử dụng phổ biến trong các thiết bị điện tử công suất, nơi yêu cầu điều khiển chính xác dòng điện và điện áp với mức tổn hao năng lượng thấp. Khả năng chịu được điện áp cao (60V) và dòng điện lớn (5A) khiến nó phù hợp cho nhiều ứng dụng công nghiệp và tiêu dùng.

Đặc trưng kỹ thuật

• Điện áp Drain-Source (Vds): 60V.
  • Đây là điện áp tối đa mà MOSFET có thể chịu đựng giữa chân drain và chân source. Vượt quá điện áp này có thể gây hỏng MOSFET.
• Dòng điện Drain (Id): 5A.
  • Đây là dòng điện tối đa mà MOSFET có thể dẫn khi đang hoạt động bình thường.
• Điện áp Gate-Source (Vgs): ±20V.
  • Đây là điện áp tối đa giữa chân gate và chân source mà MOSFET có thể chịu đựng.
• Điện trở dẫn (Rds(on)): 40mΩ (ở Vgs = 10V).
  • Điện trở này biểu thị tổn thất điện năng khi MOSFET đang dẫn điện. Giá trị thấp cho thấy khả năng dẫn điện hiệu quả với tổn thất năng lượng thấp.
• Công suất tiêu tán (Ptot): 2W (trong điều kiện PCB chuẩn).
  • Đây là công suất tối đa mà MOSFET có thể tiêu tán khi hoạt động liên tục mà không bị quá nhiệt.
• Phạm vi nhiệt độ hoạt động: -55°C đến 150°C.
  • MOSFET này có thể hoạt động trong môi trường nhiệt độ khắc nghiệt, giúp nó phù hợp với nhiều ứng dụng công nghiệp và tiêu dùng.
• Khả năng chịu quá áp và quá dòng: Với điện áp chịu đựng lên đến 60V và dòng dẫn lên đến 5A, TPC8206 có thể hoạt động tốt trong các mạch điện có yêu cầu cao về độ bền và hiệu suất.
• Khả năng hoạt động ở tần số cao: Thích hợp cho các ứng dụng yêu cầu tần số hoạt động cao, chẳng hạn như mạch điều khiển động cơ hoặc các bộ chuyển đổi năng lượng DC-DC.

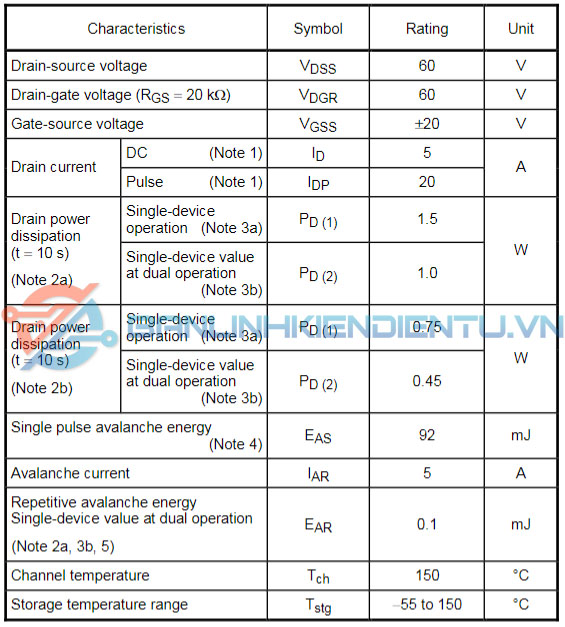

Thông số kỹ thuật

Sơ đồ chân

Ứng dụng

• Điều khiển động cơ: Nhờ khả năng dẫn dòng cao và chuyển mạch nhanh, TPC8206 thường được sử dụng trong các mạch điều khiển động cơ.
• Mạch nguồn chuyển mạch (SMPS): Dùng trong các mạch chuyển đổi năng lượng với hiệu suất cao.
• Điều khiển công suất (Power Management): TPC8206 có thể được sử dụng trong các mạch quản lý công suất để điều khiển dòng điện và điện áp một cách hiệu quả.
• Công tắc điện tử (Switching): Được dùng như một công tắc điện tử để điều khiển việc bật/tắt dòng điện trong các thiết bị điện tử.

Kích thước TPC8206

Xem thêm: Các mã Mosfet khác

Datasheet TPC8206
