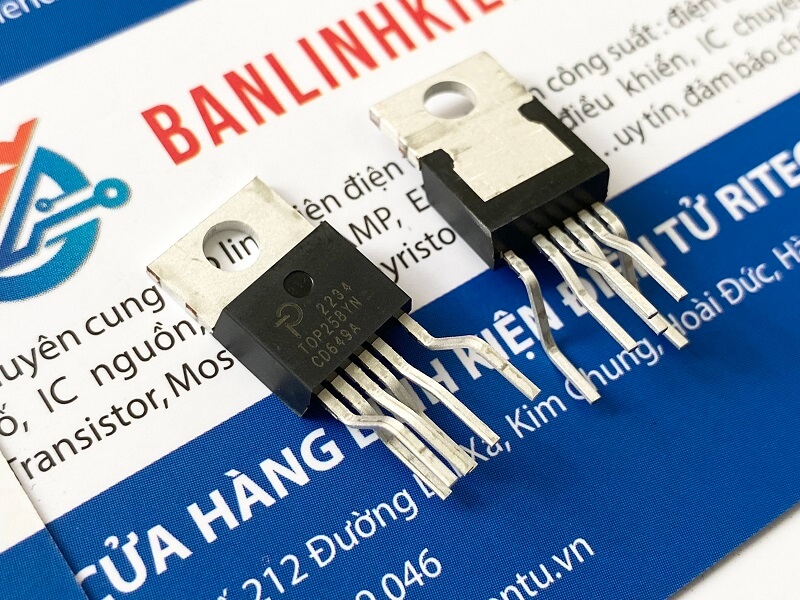

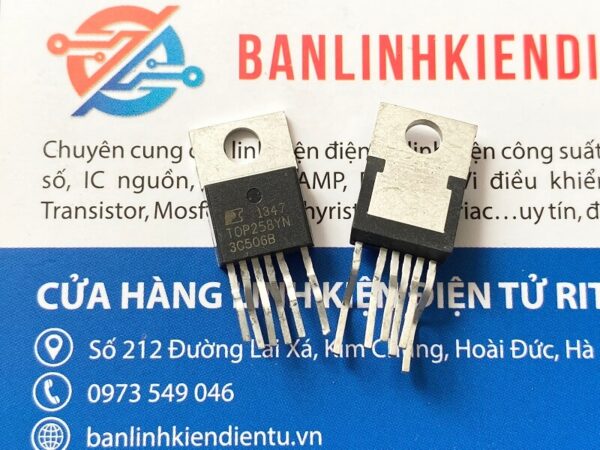

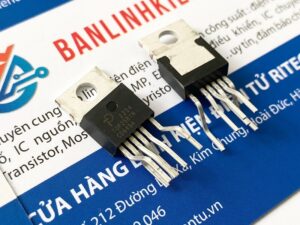

TOP258Y, TOP258YN IC nguồn công suất 105w TO-220 (chính hãng)

Giới thiệu IC TOP258YN

• TOP258YN là IC nguồn thuộc họ TOPSwitch-HX Family được sản xuất bởi hãng Power Integrations – một trong những hãng sản xuất linh kiện lớn hàng đầu thế giới. TOP246YN tích hợp hiệu quả chi phí MOSFET công suất cao, điều khiển xung điện, bảo vệ lỗi và mạch điều khiển khác vào một chip CMOS duy nhất. Nhiều chức năng mới được tích hợp để giảm chi phí hệ thống và cải thiện tính linh hoạt trong thiết kế, hiệu suất và hiệu quả năng lượng
• Với nhiều tính năng, ưu điểm như trên nên nó là một sự lựa chọn tuyệt vời trong các mạch tử dân dụng, điện tử công nghiệp ngày nay.

Đặc tính kỹ thuật TOP258YN

• Dải công suất mở rộng cho các ứng dụng có công suất cao hơn
• Không cần tản nhiệt lên tới 34 W khi sử dụng gói P
• Các tính năng loại bỏ hoặc giảm chi phí của các bộ phận bên ngoài
• Khởi động mềm tích hợp đầy đủ để giảm thiểu căng thẳng/vượt quá tốc độ
• Lập trình bên ngoài chính xác giới hạn dòng điện
• Chu kỳ hoạt động rộng hơn để có nhiều điện năng hơn, tụ điện đầu vào nhỏ hơn
• Phát hiện dưới điện áp đường dây (UV): không có sự cố khi tắt
• Kéo dài thời gian tắt máy do quá điện áp đường dây (OV) giới hạn đột biến đường dây
• Chuyển tiếp đường dây với khả năng giảm chu kỳ nhiệm vụ tối đa (DCMAX) loại bỏ gợn sóng đường dây và giới hạn DCMAX ở đường dây cao
• Biến đổi tần số làm giảm chi phí lọc EMI và EMI
• Điều chỉnh về mức 0 tải mà không cần tải giả
• Tần số 132 kHz làm giảm máy biến áp/nguồn điện kích thước nguồn cung cấp
• Tùy chọn nửa tần số trong gói Y/R/F cho các ứng dụng video
• Tắt nhiệt đột ngột để tự động khắc phục lỗi

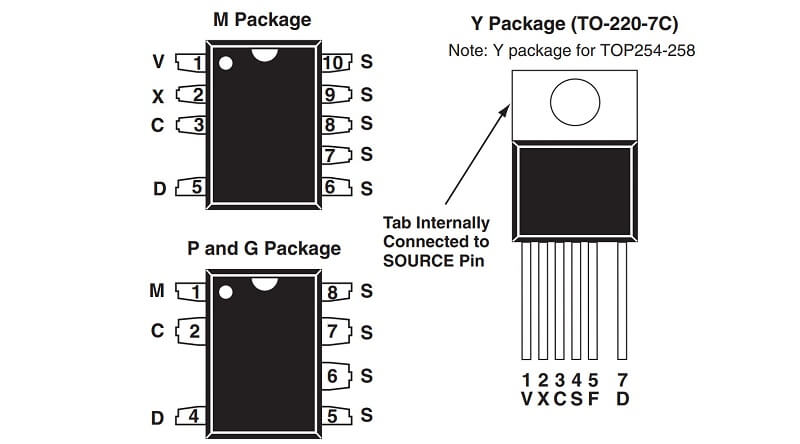

Sơ đồ chân IC TOP258YN

Chức năng từng chân được mô tả dưới đây:

• Chân DRAIN (D): Đầu ra xả MOSFET nguồn điện áp cao. Dòng điện khởi động bên trong được rút ra từ chân này thông qua nguồn điện áp cao được chuyển mạch. Điểm cảm nhận giới hạn dòng điện bên trong đối với dòng xả.
• Chân CONTROL (C): Chân đầu vào dòng phản hồi và bộ khuếch đại lỗi để điều khiển chu kỳ nhiệm vụ. Kết nối bộ điều chỉnh shunt bên trong để cung cấp dòng điện phân cực bên trong trong quá trình hoạt động bình thường. Nó cũng được sử dụng làm điểm kết nối cho tụ điện bỏ qua nguồn cung cấp và tự động khởi động lại/bù.
• Chân LINE-SENSE (L): (chỉ gói Y, R hoặc F) Chân đầu vào cho OV, UV, chuyển tiếp dòng với khả năng giảm DCMAX, BẬT/TẮT từ xa và đồng bộ hóa. Kết nối tới chân SOURCE sẽ vô hiệu hóa tất cả các chức năng trên chân này.
• Chân EXTERNAL CURRENT LIMIT (X): (chỉ gói Y, R hoặc F) Chân đầu vào để điều chỉnh giới hạn dòng điện bên ngoài, BẬT/TẮT từ xa và đồng bộ hóa. Kết nối tới chân SOURCE sẽ vô hiệu hóa tất cả các chức năng trên chân này.
• Chân FREQUENCY (F): (chỉ gói Y, R hoặc F) Chân đầu vào để chọn tần số chuyển mạch: 132 kHz nếu được kết nối với chân SOURCE và 66 kHz nếu được kết nối với chân ĐIỀU KHIỂN. Tần số chuyển mạch được đặt bên trong để hoạt động cố định ở tần số 132 kHz trong gói P và G.
• Chân SOURCE (S): Kết nối nguồn MOSFET đầu ra để hoàn trả nguồn điện áp cao. Mạch điều khiển phía sơ cấp điểm chung và điểm tham chiếu.

Sơ đồ khối chức năng IC TOP258YN

Ứng dụng IC TOP258YN

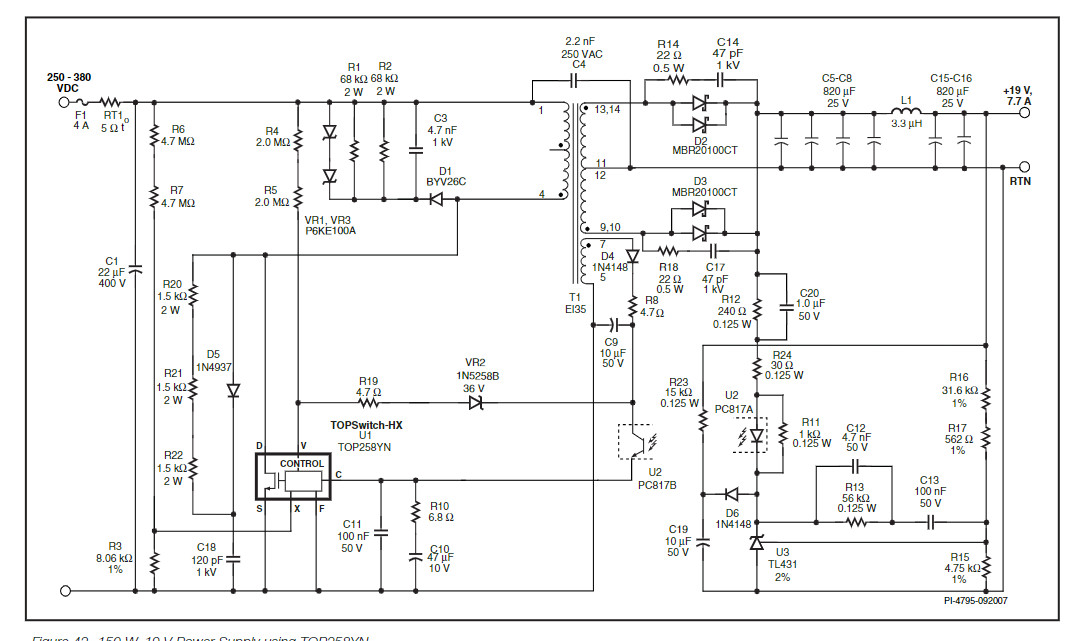

• Hình dưới đây cho thấy nguồn cung cấp nhiều đầu ra điển hình cho hộp giải mã tín hiệu cao cấp hoặc bộ giải mã cáp chứa đĩa cứng dung lượng cao để ghi. Nguồn cung cấp công suất đầu ra 45 W liên tục/60 W đỉnh (giới hạn nhiệt) từ điện áp đầu vào 185 VAC đến 265 VAC. Hiệu suất ở 45 W, 185 VAC là ≥ 75%.
• Đầu ra 3.3 V và 5 V được điều chỉnh ở mức ±5% mà không cần bộ điều chỉnh tuyến tính thứ cấp. Xếp chồng DC (tham chiếu cuộn dây thứ cấp cho các điện áp đầu ra khác được kết nối với cực âm của D10 chứ không phải cực dương) được sử dụng để giảm thiểu sai số điện áp cho các đầu ra có điện áp cao hơn.

Kích thước IC TOP246YN

Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

Datasheet TOP258YN
