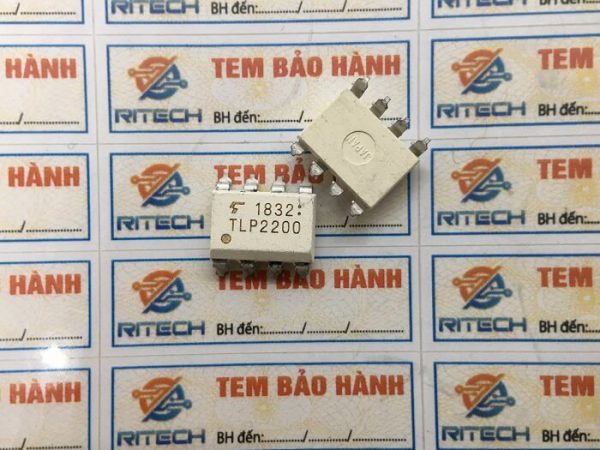

TLP2200 Opto SOP-8

Giới thiệu Opto TLP2200

• TLP2200 là Opto bao gồm một đi-ốt phát sáng GaAℓAs và bộ tách sóng quang tốc độ cao, độ khuếch đại cao tích hợp. Thiết bị này là gói DIP-8. Máy dò có giai đoạn đầu ra ba trạng thái giúp loại bỏ sự cần thiết của điện trở kéo lên và bộ kích hoạt schmitt tích hợp. IC máy dò có tấm chắn bên trong cung cấp khả năng miễn nhiễm nhất thời ở chế độ chung được đảm bảo là 1000V / μs
• Dòng điện đầu vào: IF = 1.6mA
• Điện áp nguồn: VCC = 4.5~20V
• Tốc độ chuyển đổi: đảm bảo 2,5MBd
• Miễn nhiễm thoáng qua chế độ chung: ±1000V / μs (min)
• Đảm bảo hiệu suất theo nhiệt độ: 0~85°C
• Điện áp cách ly: 2500Vrms(min)

Ứng dụng Opto TLP2200

• Bộ thu đường dây tốc độ cao
• Giao diện hệ thống vi xử lý
• Trình điều khiển cổng MOS FET
• Thay Thế Trực Tiếp Cho HCPL−2200..

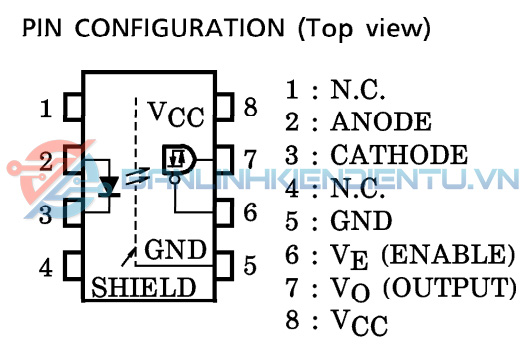

Sơ đồ chân Opto TLP2200

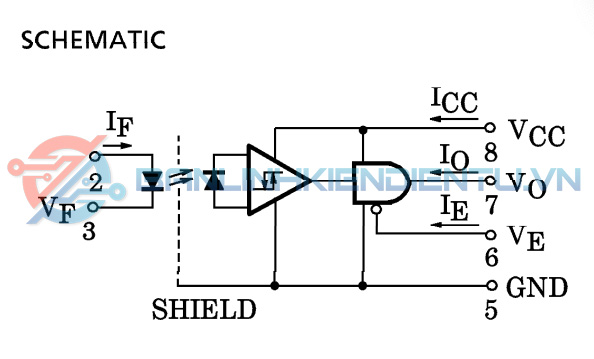

Sơ đồ mạch Opto TLP2200

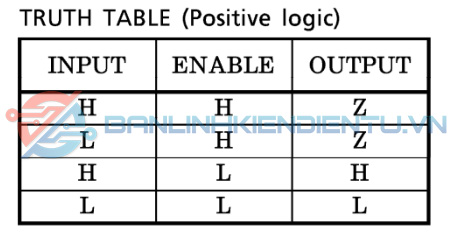

Bảng chân lí Opto TLP2200

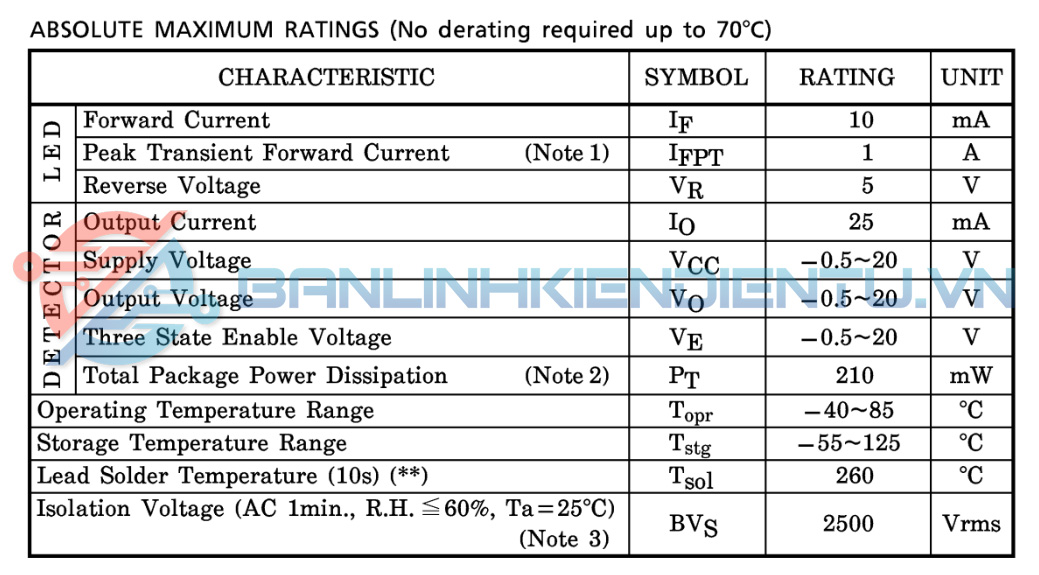

Bảng thông số Opto TLP2200

Kích thước Opto TLP2200

Tham khảo thêm Opto TLP220-Dip 8

Xem thêm: Nhiều sản phẩm Opto khác tại đây

Datasheet TLP2200
