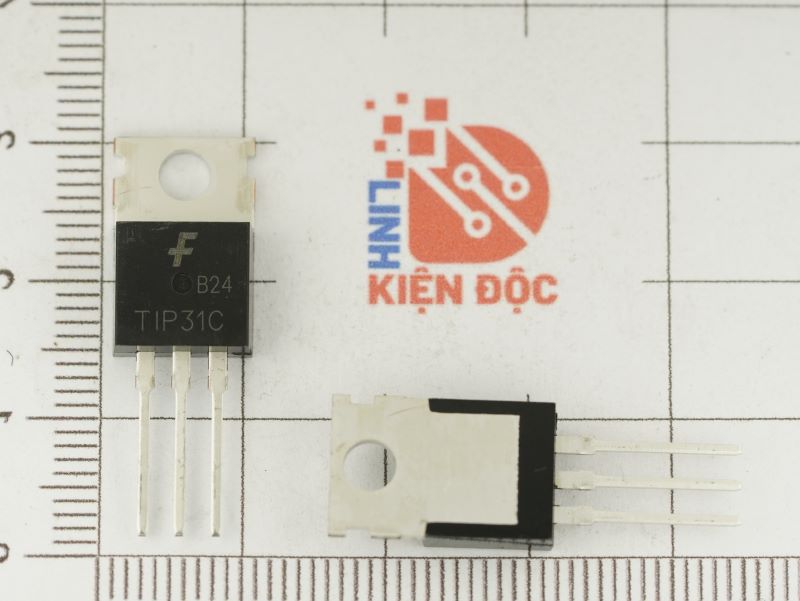

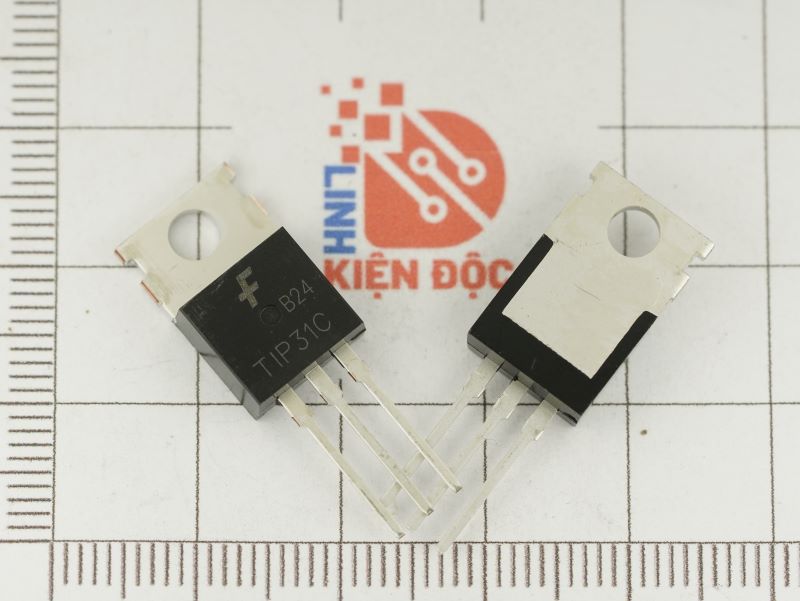

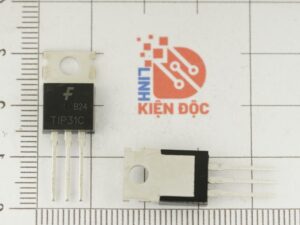

TIP31C TIP31 Transistor công suất NPN 3A 100V TO-220 Nhập khẩu

Giới thiệu về TIP31C

TIP31C là bóng bán dẫn công suất NPN với 3 chân cơ bản E, B và C như các Bóng bán dẫn khác, thiết bị này phù hợp với các ứng dụng âm thanh, tuyến tính nguồn và chuyển mạch. Loại PNP là TIP32C.

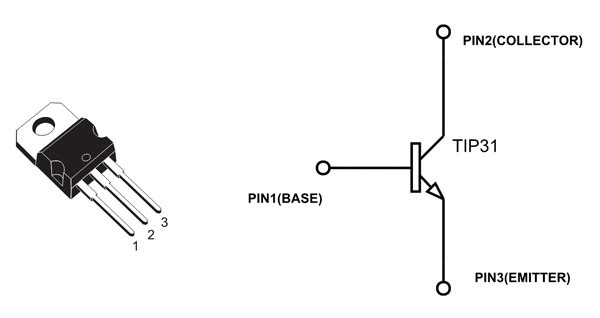

Sơ đồ chân của Transistor TIP31C

Thông số kỹ thuật của Transistor TIP31C

• Điện áp tối đa trên cực góp và cực phát của transistor: 100V
• Dòng điện tối đa cho phép qua cực góp transistor: 3A DC
• Điện áp tối đa trên cực gốc và cực phát của transistor: 5 V
• Dòng điện tối đa cho phép qua cực gốc transistor: 1A DC
• Điện áp tối đa trên cực góp và cực gốc của transistor: 100V
• Nhiệt độ hoạt động tối đa: 150ºC

Nơi sử dụng TIP31C?

Để hiểu việc sử dụng TIP31C, hãy xem xét:

Trường hợp 1: Khi bạn muốn có một thiết bị chuyển mạch đơn giản cho các tải điện vừa. TIP31C là một trong những transistor cơ bản dễ mua và rẻ. Với đặc tính điện phù hợp với nhiều ứng dụng, nó khá phổ biến. Vì vậy nó là linh kiện phù hợp nhất khi chọn thiết bị chuyển mạch ngẫu nhiên.

Trường hợp 2: Khi bạn muốn khuếch đại một tín hiệu. Hệ số khuếch đại của TIP31C khá tốt và điều quan trọng là độ lợi gần như tuyến tính. Vì vậy, những đặc điểm này làm cho TIP31C trở thành một trong những lựa chọn tốt nhất cho các ứng dụng khuếch đại.

Trường hợp 3: TIP31C có thể được điều khiển bằng xung vi điều khiển vì độ lợi và đáp ứng tốc độ cao của nó. Vì vậy nó có thể được sử dụng trong các ứng dụng chuyển mạch tốc độ cao.

Hướng dẫn sử dụng TIP31C

TIP31C có thể được sử dụng giống như bất kỳ transistor công suất nào khác. Ở đây chúng ta sẽ sử dụng TIP31C trong cấu hình cực phát chung để hiểu hoạt động của nó.

Trong mạch trên, chúng ta sử dụng TIP31C như một thiết bị chuyển mạch đơn giản. Như trong hình, chúng ta đang sử dụng động cơ DC nhỏ làm tải. Trigger để bật transistor được cung cấp bởi bộ điều khiển (không phải vi điều khiển vì vi điều khiển thể cung cấp 300mA). Bộ điều khiển cung cấp các xung + 5V đến cực gốc của transistor. Ground của bộ điều khiển phải được kết nối với cực phát transistor.

Điện trở 10Ω được cung cấp để hạn chế dòng điện qua cực gốc. Điện trở giới hạn dòng cực gốc này là quan trọng. Có thể được chọn chính xác bằng cách tính toán:

• Dòng điện tối đa qua cực gốc = 1A
• Chọn dòng cực gốc = 0,9A
• Điện áp tối đa trên cực gốc và cực phát = 5V
• Chọn Vbe = 4,5
• Điện áp trên điện trở R = đầu ra điện áp bộ điều khiển – 4,5 = XX V
• Điện trở R = XX / 0.9 = YYΩ.
• Đặt điện trở YY Ω mắc nối tiếp với cực gốc như hình vẽ trong mạch.

Trong điều kiện bình thường, transistor sẽ tắt vì không có dòng cực gốc. Khi xung điện áp của bộ điều khiển đến cực gốc thì dòng điện chạy qua cực gốc của transistor. Với dòng điện cực gốc, transistor được bật. Cùng với đó sẽ có dòng điện cực góp chạy qua động cơ. Vì vậy động cơ quay. Động cơ sẽ tiếp tục quay cho đến khi có dòng điện cực gốc.

Khi đầu ra bộ điều khiển ở mức thấp, dòng điện cực gốc trở thành không. Transistor bị tắt khi dòng cực gốc trở thành không. Vì vậy, dòng điện cực góp cũng trở thành không, đưa động cơ về trạng thái dừng.

Bằng cách này, chúng ta có thể sử dụng TIP31C như một thiết bị chuyển mạch. Mạch được sử dụng ở trên là mạch thử nghiệm đơn giản và không phải là mạch ứng dụng. Sử dụng nó mà không có tản nhiệt, flyback diode, …. sẽ làm hỏng thiết bị.

Ứng dụng điển hình của Transistor TIP31C

TIP31C được ứng dụng rộng rãi trong nhiều thiết bị như:

• Điều khiển tốc độ động cơ DC
• Hệ thống chiếu sáng
• Các ứng dụng PWM
• Trình điều khiển relay
• Nguồn chế độ chuyển mạch
• Bộ khuếch đại âm thanh
• Bộ khuếch đại tín hiệu

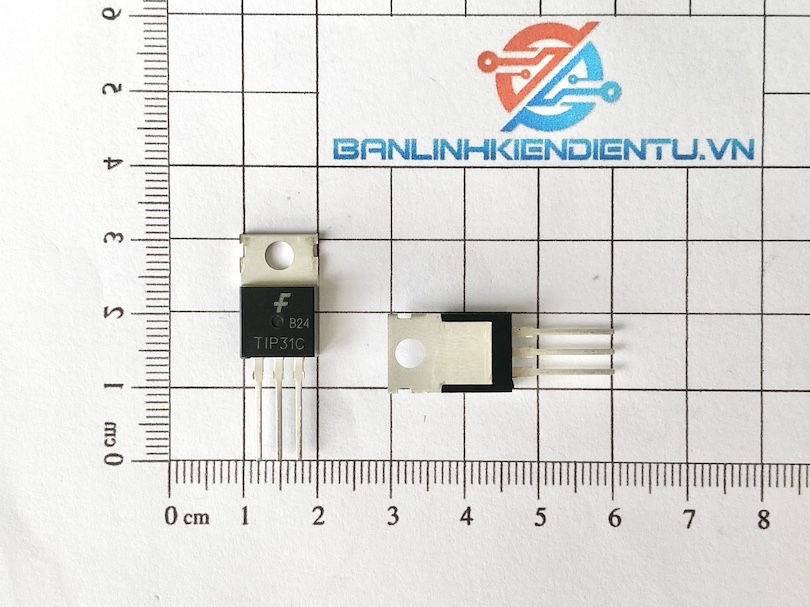

Kích thước của Transistor TIP31C

Xem thêm: Các sản phẩm Transistor khác

Datasheet của Transistor TIP31C
