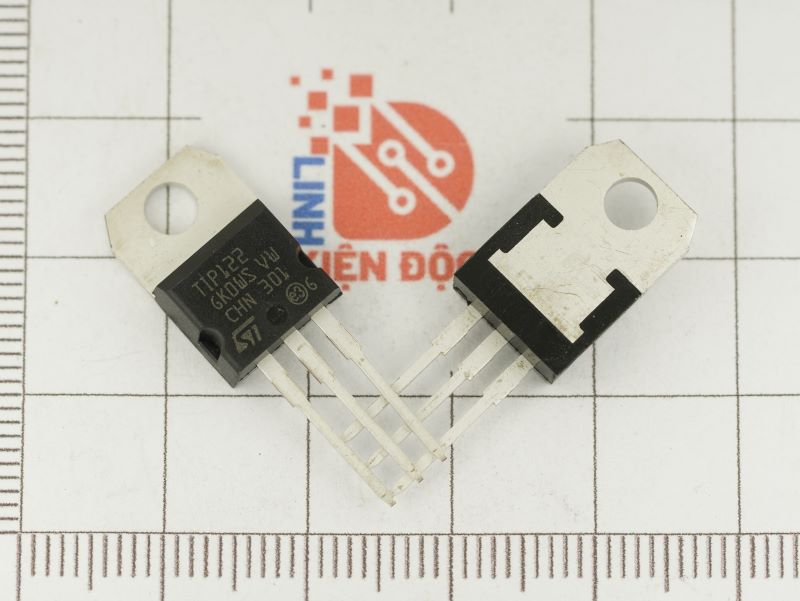

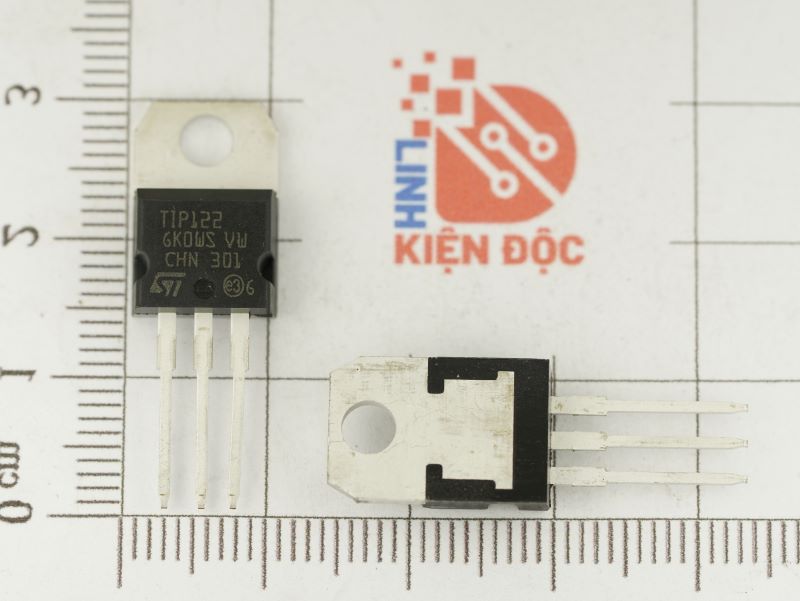

TIP122 Transistor NPN 5A/100V TO-220

Giới thiệu TIP122

TIP122 là một transistor NPN Darlington, transistor Darlington có nghĩa là có hai transistor trong một gói được nối để tăng độ lợi ở đầu ra. Transistor TIP122 có rất nhiều tính năng tốt như dòng cực góp 5A, điện áp cực phát – cực gốc cực đại là 5V, công suất tiêu tán cực góp tối đa là 65W, độ lợi dòng điện tối thiểu & tối đa bằng 1000. Transistor này được thiết kế để sử dụng như một công tắc và cho các mục đích khuếch đại.

Đặc trưng kỹ thuật TIP122

• Chỉ định loại: TIP122
• Chất liệu Transistor: Si
• Phân cực: NPN
• Tản điện tối đa của bộ thu (Pc): 65 W
• Điện áp cơ sở Collector tối đa |Vcb|: 100 V
• Điện áp cực thu-phát tối đa |Vce|: 100 V
• Điện áp cơ sở bộ phát tối đa |Veb|: 5 V
• Dòng thu tối đa |Ic max|: 5 A
• Tối đa. Nhiệt độ điểm nối hoạt động (Tj): 150 ° C
• Tỷ lệ chuyển tiếp hiện tại (hFE), MIN: 1000
• Hệ số tiếng ồn, dB: –
• Đóng gói: TO220

Ứng dụng TIP122

• Bộ khuếch đại âm thanh
• Các giai đoạn Khuếch đại Âm thanh
• Bộ tiền khuếch đại âm thanh
• Công tắc cho tải dưới 5A

Sơ đồ chân TIP122

Thông số kỹ thuật của Transistor TIP122

Kích thước của Transistor TIP122
