STRV152, STRV 152 IC Nguồn SIP-6

STRV152 là gì ?

STRV152 là IC nguồn thuộc dòng STRV100 bao gồm một sức mạnh tích hợp MOSFET và IC điều khiển với chế độ dòng và kiểm soát PRC * để chuyển đổi các ứng dụng cung cấp điện. * PRC (Điều khiển tỷ lệ xung) .Sản phẩm dễ dàng đạt được hiệu suất cao , hệ thống cung cấp thiết bị với một vài thành phần bên ngoài và tăng cường chức năng bảo vệ. STRV152 được sản xuất để cung cấp cho các thiết bị tự động hóa văn phòng, thiết bị công nghiệp, thiết bị truyền thông , cung cấp điện dự phòng .

Giới Thiệu Chi Tiết về STRV152

STRV152 là một IC nguồn tích hợp, thường được sử dụng trong các ứng dụng bộ nguồn chuyển đổi (SMPS) cho các thiết bị điện tử tiêu dùng. Với hiệu suất cao và tính năng ổn định, STRV152 là lựa chọn phổ biến cho nhiều sản phẩm điện tử.

STRV152 được thiết kế để chuyển đổi điện áp AC sang điện áp DC, giúp cung cấp nguồn cho các mạch điện tử. Nó có khả năng điều chỉnh điện áp đầu ra và bảo vệ tích hợp, phù hợp cho nhiều ứng dụng khác nhau.

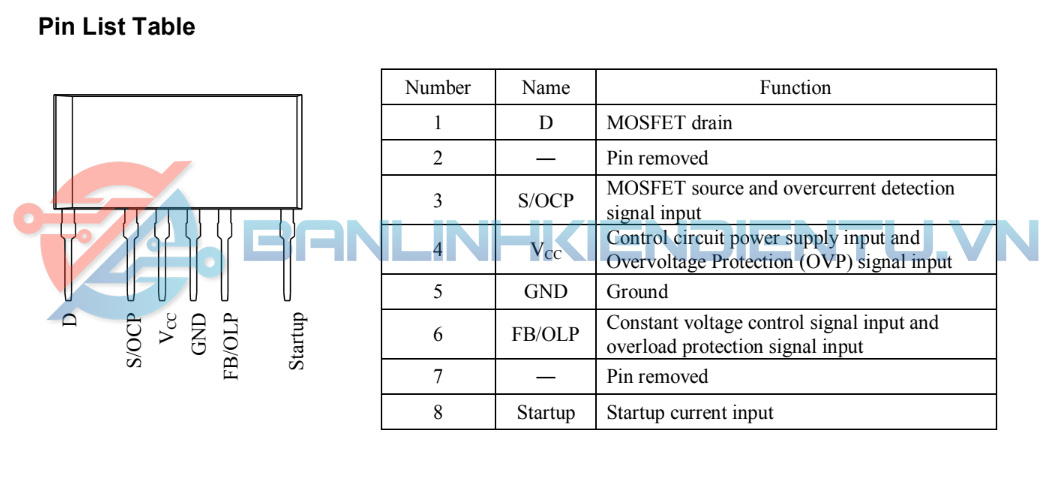

Sơ đồ chân STRV152

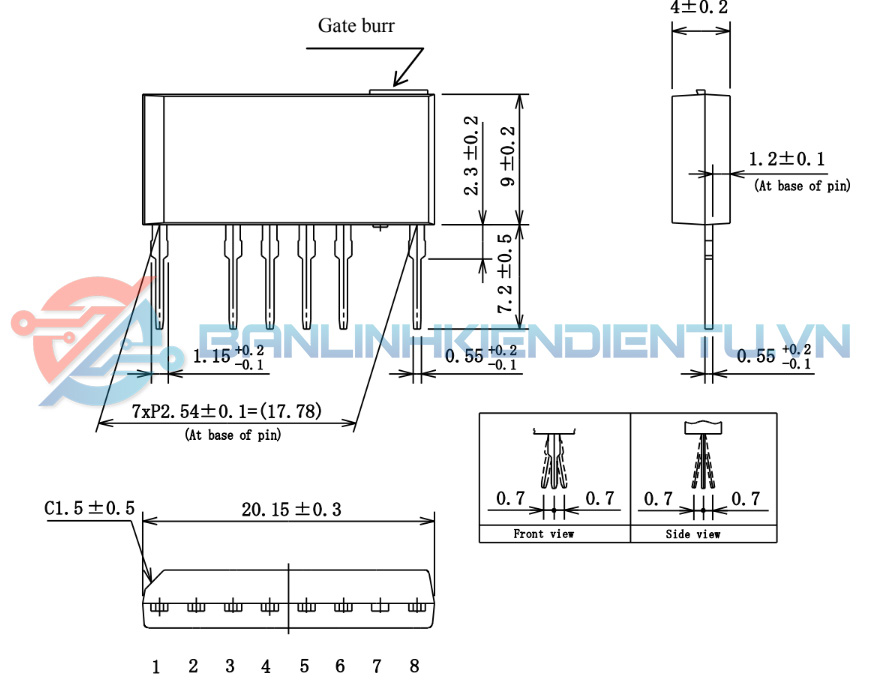

Kích thước STRV152

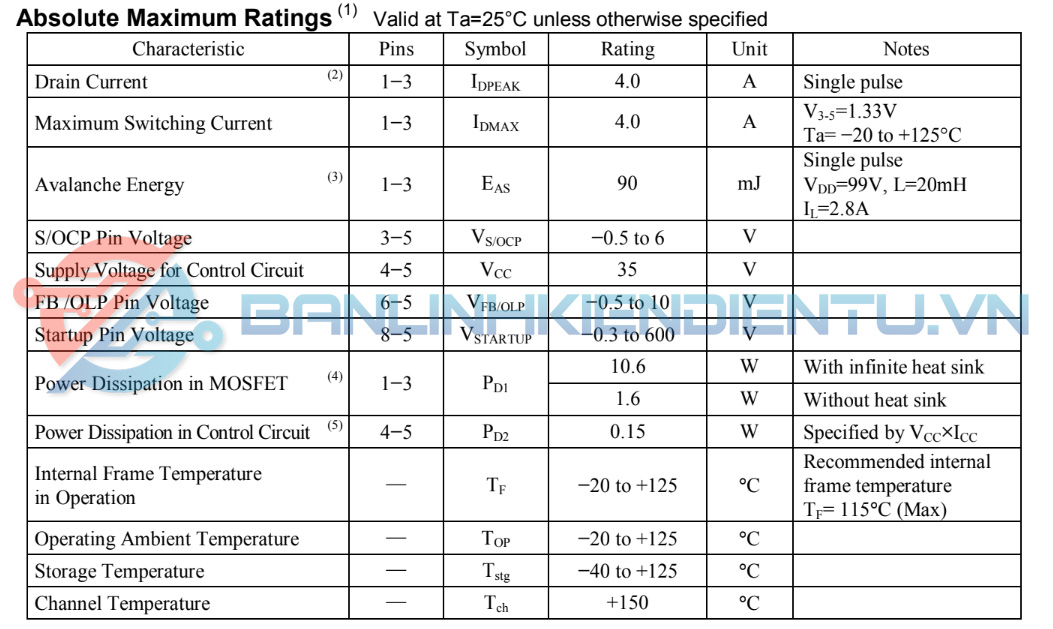

Thông Số Kỹ Thuật STRV152

1. Điện áp đầu vào (VIN):
   • Phạm vi: 90V đến 265V AC.
2. Điện áp đầu ra (VOUT):
   • Điện áp DC đầu ra: Thường từ 5V đến 15V, tùy thuộc vào thiết kế mạch.
3. Công suất đầu ra tối đa:
   • Khoảng 30W đến 40W.
4. Tần số hoạt động:
   • Khoảng 50kHz đến 100kHz.
5. Dòng điện tiêu thụ:
   • Thấp trong chế độ nghỉ, giúp tiết kiệm năng lượng.
6. Bảo vệ:
   • Tích hợp các tính năng bảo vệ quá tải và quá nhiệt.
7. Cấu hình:
   • Thường ở dạng SIP hoặc ZIP, dễ dàng lắp đặt và tản nhiệt.

Nguyên Lý Hoạt Động STRV152

• Chuyển Đổi Điện Áp: STRV152 hoạt động bằng cách chuyển đổi điện áp AC từ nguồn lưới thành điện áp DC thông qua mạch chuyển đổi xung. Công nghệ PWM (Pulse Width Modulation) được sử dụng để điều chỉnh độ rộng xung, đảm bảo điện áp đầu ra ổn định.
• Bảo Vệ Tích Hợp: IC có các tính năng bảo vệ tích hợp giúp ngăn ngừa hư hại do quá tải hoặc quá nhiệt, đảm bảo an toàn cho thiết bị.

Chức Năng STRV152

1. Điều Chỉnh Điện Áp: Duy trì điện áp đầu ra ổn định, bất kể thay đổi về tải hoặc điện áp đầu vào.
2. Tiết Kiệm Năng Lượng: Thiết kế hiệu quả giúp giảm thiểu tiêu thụ điện năng.
3. Bảo Vệ An Toàn: Các tính năng bảo vệ tích hợp bảo đảm an toàn cho mạch và thiết bị.

Ứng Dụng STRV152

1. Bộ Nguồn Cho Thiết Bị Điện Tử: Sử dụng trong các bộ nguồn cho TV, máy tính, và các thiết bị điện tử khác.
2. Bộ Sạc: Thích hợp cho các bộ sạc điện thoại và thiết bị di động.
3. Hệ Thống Chiếu Sáng LED: Có thể được sử dụng trong các ứng dụng chiếu sáng LED.

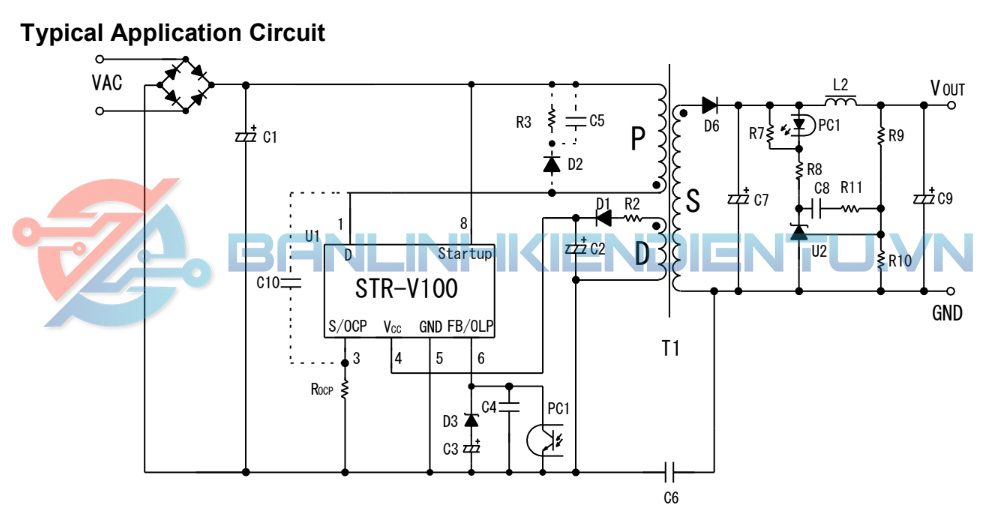

Sơ đồ mạch ứng dụng  STRV152

Xem thêm những sản phẩm IC khác tại đây

Datasheet của STRV152
