Giới thiệu về SRF20100C
SRF20100C là một diode Schottky kép (dual Schottky barrier rectifier) có dòng tối đa 20A, điện áp ngược tối đa 100V, và được đóng gói trong kiểu TO-220F (gắn xuyên lỗ, cách điện hoàn toàn). Thiết bị này thường được sử dụng trong các mạch nguồn chuyển mạch (SMPS), chỉnh lưu, inverter, hoặc các mạch DC-DC cần tốc độ cao và tổn hao thấp.
Đặc điểm nổi bật SRF20100C
-
Schottky diode kép – chứa hai diode trong cùng một gói
-
Dòng tải liên tục (I<sub>O</sub>): 20A tổng (10A mỗi diode)
-
Điện áp ngược cực đại (V<sub>RRM</sub>): 100V
-
Tốc độ phục hồi rất nhanh
-
Điện áp giáng thấp (low forward voltage drop) – hiệu suất cao
-
Đóng gói TO-220F cách điện (Fully Isolated Package) – an toàn khi gắn trực tiếp lên tản nhiệt mà không cần mica cách điện

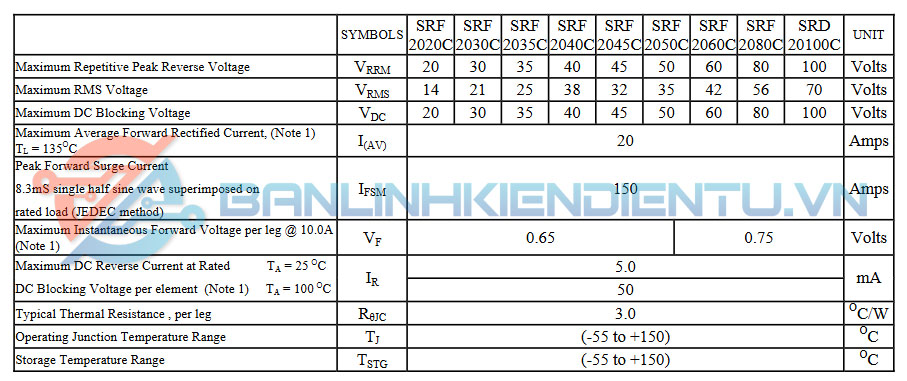

Thông số kỹ thuật chi tiết SRF20100C
-
Loại diode: Schottky Barrier Rectifier kép (dual)
-
Cấu hình: 2 diode song song ngược chiều, cực trung tâm là cực âm (cathode common)
-
Điện áp ngược cực đại (V<sub>RRM</sub>): 100V
-
Dòng thuận cực đại (I<sub>O</sub>): 20A (10A mỗi diode)
-
Dòng xung (I<sub>FSM</sub>): ~150A
-
Điện áp sụt (V<sub>F</sub>): ~0.75V @ 10A (typical)
-
Dòng rò ngược (I<sub>R</sub>): vài μA @ 100V
-
Công suất tiêu tán: khoảng 30W
-
Nhiệt độ hoạt động: –55°C đến +150°C
-
Đóng gói: TO-220F – 3 chân, cách điện hoàn toàn
Ứng dụng điển hình SRF20100C
-
Bộ chỉnh lưu đầu ra trong nguồn xung (SMPS)
-
Chỉnh lưu nghịch lưu (Inverter)
-
Nguồn DC-DC converter
-
Mạch cấp nguồn cho bo mạch vi xử lý, MCU
-
Mạch bảo vệ dòng điện ngược
-
Thiết bị điện tử tiêu dùng, công nghiệp

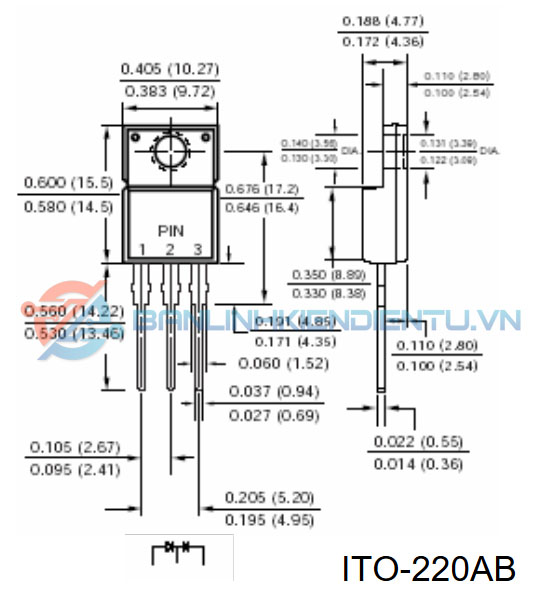

Kích thước SRF20100C
