SN75179BDR 75179B IC chuyên dụng SOP-8

Giới thiệu về SN75179BDR

SN75179BDR là một Driver/Receiver giao tiếp đường truyền dữ liệu dạng vi sai (Differential Bus Transceiver) của hãng Texas Instruments. Đây là một IC được thiết kế đặc biệt để sử dụng trong các hệ thống truyền thông giao tiếp bus, chẳng hạn như RS-485 và RS-422, các tiêu chuẩn giao tiếp truyền dữ liệu phổ biến trong các hệ thống điều khiển công nghiệp và truyền dữ liệu khoảng cách xa. Với thiết kế gọn nhẹ và khả năng truyền dẫn dữ liệu trong môi trường công nghiệp khắc nghiệt, SN75179BDR là lựa chọn lý tưởng cho các hệ thống điều khiển công nghiệp, mạng truyền thông tốc độ cao và các thiết bị nhúng yêu cầu giao tiếp dữ liệu ổn định và hiệu quả.

Đặc điểm nổi bật SN75179BDR

• Truyền và nhận dữ liệu vi sai: SN75179BDR được thiết kế để truyền và nhận dữ liệu trên các đường truyền dữ liệu vi sai, giúp giảm thiểu nhiễu và cải thiện hiệu suất truyền dẫn, đặc biệt trong các môi trường nhiễu cao.
• Hỗ trợ chuẩn RS-485 và RS-422: Thiết bị này tuân thủ các tiêu chuẩn giao tiếp truyền thông như RS-485 và RS-422, cho phép truyền dữ liệu với tốc độ cao và khoảng cách dài trên các bus truyền thông.
• Đóng gói dạng SOIC-8 (DR): SN75179BDR được đóng gói trong gói SOIC-8, giúp tiết kiệm không gian trên bo mạch, phù hợp cho các thiết kế gọn nhẹ và yêu cầu kích thước nhỏ.
• Hoạt động song công nửa (Half-Duplex): IC hỗ trợ chế độ half-duplex, nghĩa là nó có thể gửi và nhận dữ liệu, nhưng không cùng một lúc.
• Điện áp hoạt động rộng: SN75179BDR hoạt động ở mức điện áp từ 4.75V đến 5.25V, phổ biến cho nhiều hệ thống vi điều khiển và thiết bị điều khiển công nghiệp.
• Chống nhiễu mạnh mẽ: Nhờ vào kỹ thuật truyền dữ liệu vi sai, SN75179BDR có khả năng chống nhiễu tốt, giúp đảm bảo độ tin cậy khi truyền dữ liệu qua các khoảng cách xa hoặc trong các môi trường có nhiều nhiễu.

Thông số kỹ thuật SN75179BDR

• Điện áp nguồn (Supply Voltage): 4.75V đến 5.25V
• Tốc độ truyền dữ liệu (Data Rate): Lên đến 10 Mbps
• Số kênh: 1 kênh truyền và 1 kênh nhận (Half-duplex)
• Dòng cung cấp (Supply Current): Thường khoảng 50 mA
• Dòng đầu ra (Output Current): Lên đến 60 mA
• Điện áp đầu vào: Tương thích với các tiêu chuẩn RS-485 và RS-422
• Dải nhiệt độ hoạt động: -0°C đến +70°C (phiên bản tiêu chuẩn), -40°C đến +85°C (phiên bản công nghiệp)
• Đóng gói (Package): SOIC-8 (DR)

Bảng sự thật SN75179BDR

Ứng dụng SN75179BDR

• Hệ thống điều khiển công nghiệp: SN75179BDR thường được sử dụng trong các hệ thống điều khiển công nghiệp, nơi yêu cầu truyền thông dữ liệu qua khoảng cách dài trong môi trường nhiều nhiễu.
• Giao tiếp RS-485 và RS-422: Được sử dụng rộng rãi trong các ứng dụng truyền thông RS-485 và RS-422, phổ biến trong các hệ thống mạng công nghiệp, hệ thống giám sát, và điều khiển tòa nhà.
• Mạng truyền thông tốc độ cao: Với tốc độ truyền dữ liệu lên đến 10 Mbps, SN75179BDR có thể được sử dụng trong các hệ thống truyền thông tốc độ cao cần độ tin cậy và chống nhiễu tốt.
• Hệ thống giám sát và điều khiển từ xa: Sử dụng trong các hệ thống giám sát video, giám sát cảm biến từ xa, nơi dữ liệu cần được truyền dẫn qua các khoảng cách dài với độ ổn định cao.
• Mạch giao tiếp trong các thiết bị nhúng: IC này được tích hợp trong các mạch giao tiếp giữa vi điều khiển và các thiết bị ngoại vi hoặc giữa các thiết bị với nhau trong các hệ thống nhúng.

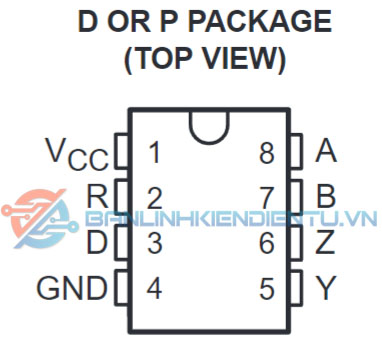

Sơ đồ chân SN75179BDR

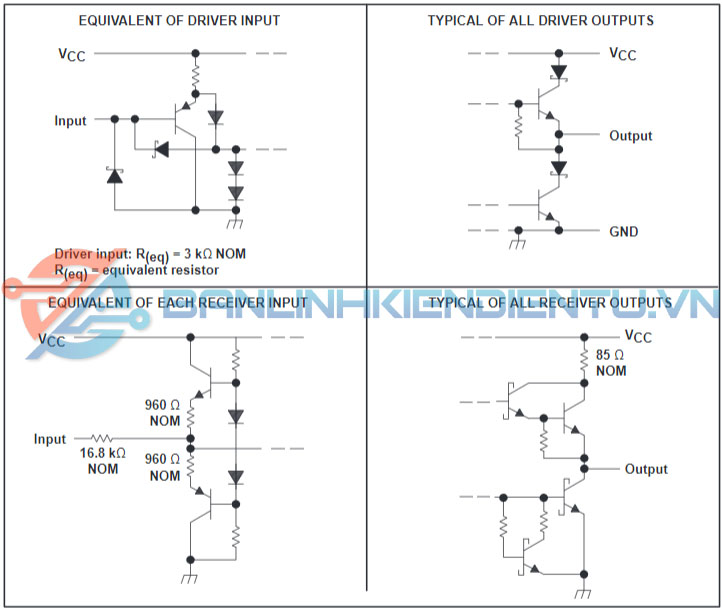

Sơ đồ tương đương SN75179BDR

Kích thước SN75179BDR
