SN74LS47N, 74LS47 IC số giải mã BCD sang 7 đoạn hãng Texas DIP-16

banlinhkiendientu.vn là đơn vị chuyên cung cấp IC SN74LS47N với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng.

Giới thiệu SN74LS47N

SN74LS47 là IC điều khiển / giải mã BCD sang 7 đoạn. Nó chấp nhận một số thập phân được mã hóa nhị phân 4 bít làm đầu vào và chuyển đổi nó thành một mẫu để điều khiển 7 đoạn để hiển thị các chữ số từ 0 đến 9. Số thập phân được mã hóa nhị phân (BCD) là một kiểu mã hóa trong đó mỗi chữ số của một số được biểu diễn bằng chuỗi nhị phân của chính nó (thường là bốn bit).

Ví dụ : số 1 mã BCD 4 bít là 0001

Số 2 mã BCD 4 bít là 0010

Số 3 mã BCD 4 bít là 0011

Mô tả SN74LS47N

• Khả năng điều chế cường độ đèn (BI/RBO)

• Đầu ra Collector mở

• Cung cấp thử nghiệm đèn

• Ngăn chặn số 0 dẫn đầu/cuối cùng

• Đi-ốt kẹp đầu vào hạn chế hiệu ứng kết thúc tốc độ cao

Xem thêm: Các sản phẩm IC khác

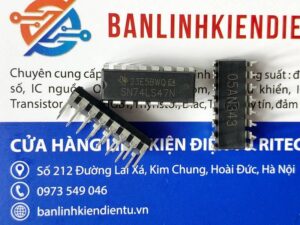

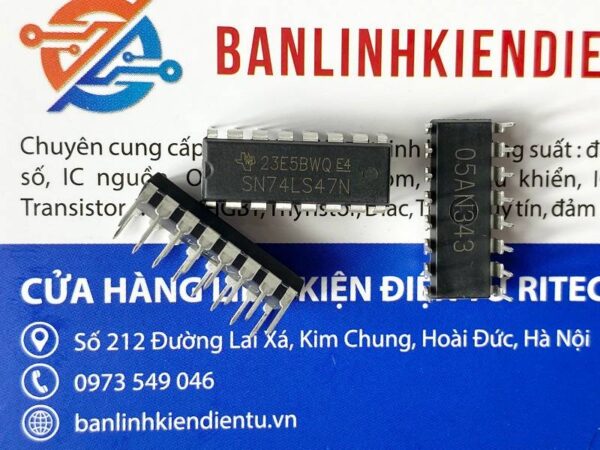

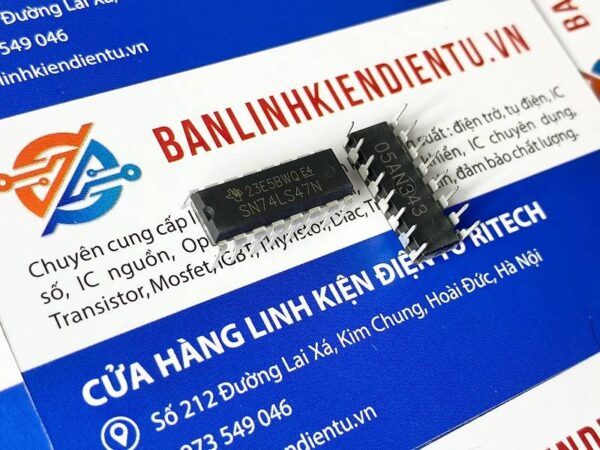

Hình ảnh thực tế SN74LS47N

Sơ đồ chân SN74LS47N

Thông số kỹ thuật IC SN74LS47N

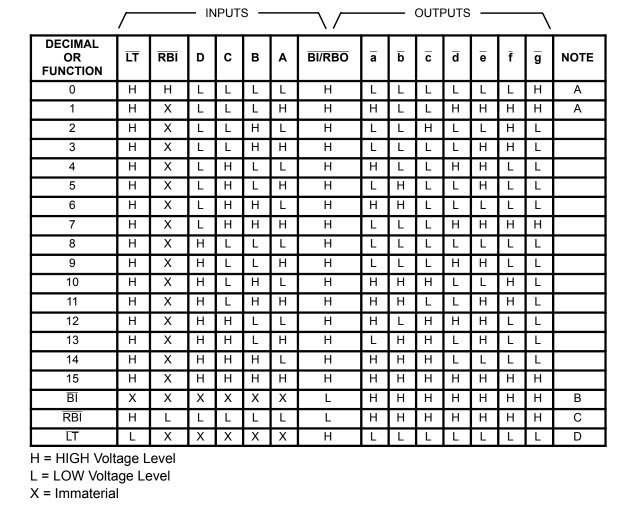

Bảng sự thật IC SN74LS47N

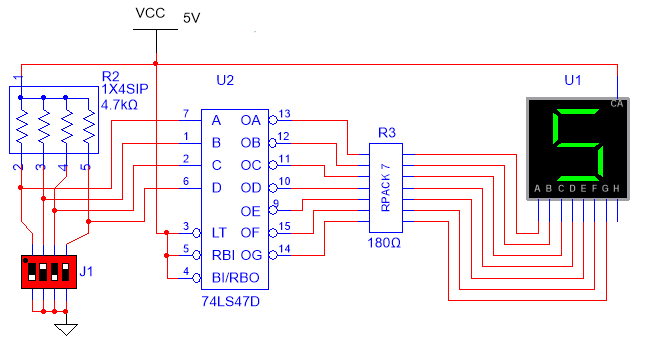

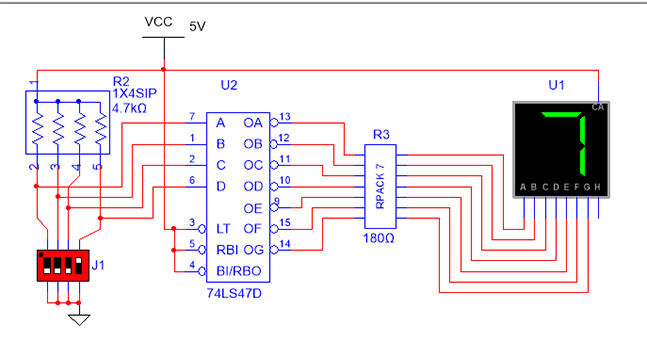

Cách kiểm tra Test IC SN74LS47N

Datasheet SN74LS47N
