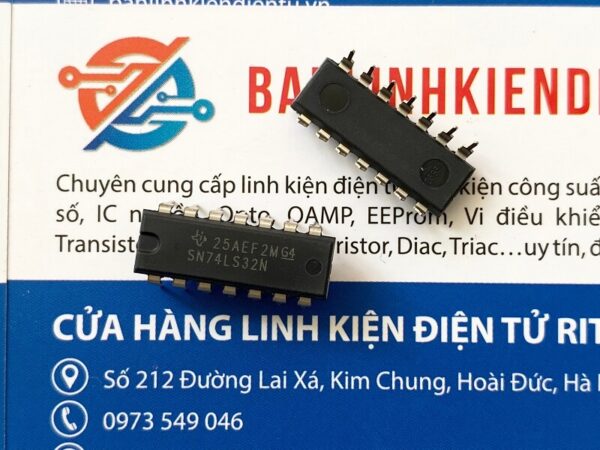

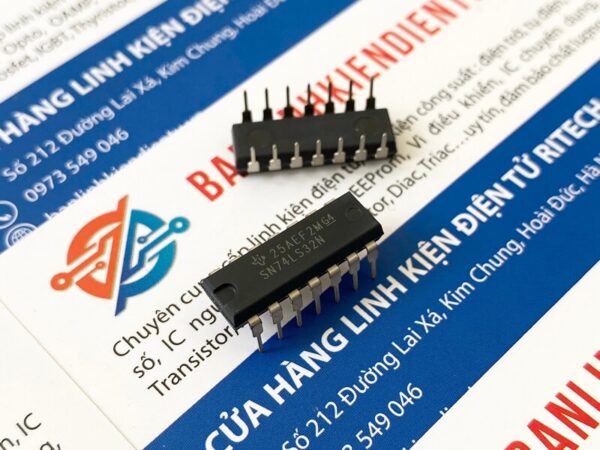

SN74LS32N, 74LS32 IC số DIP-14

Giới thiệu về SN74LS32N

IC SN74LS32N là một Quad 2-Input OR Gate, thực hiện chức năng logic OR trên 4 cổng độc lập. IC này được sử dụng phổ biến trong các mạch logic số để thực hiện phép toán OR, một trong những chức năng cơ bản của logic số. Với các đặc điểm như tốc độ cao, tiêu thụ năng lượng thấp, và khả năng tương thích rộng rãi, IC này là lựa chọn phù hợp trong các ứng dụng logic số cơ bản và phức tạp.

Đặc điểm SN74LS32N

• 4 cổng OR độc lập, mỗi cổng có 2 đầu vào.
• Công nghệ TTL dòng 74LS:
  • Tốc độ cao, tiêu thụ năng lượng thấp.
• Khả năng chuyển mạch nhanh:
  • Thời gian trễ truyền tín hiệu ngắn (~10ns).
• Hoạt động ổn định:
  • Tương thích tốt với các linh kiện logic số khác.
• Chân đầu ra tiêu chuẩn TTL: Có thể điều khiển các tải logic TTL thông thường.

Thông số kỹ thuật SN74LS32N

Ứng dụng SN74LS32N

1. Mạch logic cơ bản:
   • Kết hợp tín hiệu hoặc điều kiện logic từ nhiều nguồn.
2. Hệ thống điều khiển:
   • Tích hợp trong các hệ thống logic số, vi xử lý, hoặc vi điều khiển.
3. Mạch giải mã và mã hóa:
   • Sử dụng trong các bộ mã hóa hoặc giải mã tín hiệu.
4. Hệ thống công nghiệp:
   • Xử lý tín hiệu số trong các thiết bị đo lường hoặc điều khiển tự động.
5. Thiết kế FPGA và CPLD:
   • Được dùng làm cổng logic cơ bản trong thiết kế hệ thống nhúng.

Sơ đồ chân SN74LS32N

Sơ đồ tương đương SN74LS32N

Kích thước SN74LS32N

Xem thêm: Nhiều sản phẩm IC họ 74xx Tại đây

Datasheet SN74LS32N
