SN74LS147N 74LS147 IC Số DIP-16

Giới thiệu về SN74LS147N

SN74LS147N là một bộ mã hóa tín hiệu ưu tiên cực kỳ hữu ích trong các ứng dụng điện tử, giúp mã hóa các tín hiệu đầu vào với thứ tự ưu tiên rõ ràng, đồng thời giảm thiểu độ phức tạp mạch. Với sự tích hợp của 10 đầu vào và 4 đầu ra, nó có thể ứng dụng rộng rãi trong các hệ thống điện tử số, hệ thống điều khiển và chuyển mạch tín hiệu.

Đặc điểm nổi bật

1. Chuyển đổi Tín hiệu vào (Inputs):
   • SN74LS147N có 10 đầu vào tín hiệu được sắp xếp theo thứ tự ưu tiên. Điều này có nghĩa là tín hiệu vào có mức ưu tiên cao hơn sẽ được mã hóa và đưa ra đầu ra, bỏ qua các tín hiệu có mức ưu tiên thấp hơn nếu chúng cùng lúc kích hoạt.
2. Mã hóa theo Ưu tiên:
   • IC này cung cấp mã hóa ưu tiên cho các tín hiệu đầu vào. Khi nhiều tín hiệu đầu vào được kích hoạt cùng một lúc, IC sẽ chuyển đổi tín hiệu có thứ tự ưu tiên cao nhất.
3. Mức Logic thấp:
   • Dòng LS của IC này sử dụng công nghệ TTL (Transistor-Transistor Logic) với mức tiêu thụ năng lượng thấp, giúp giảm điện năng tiêu thụ và phù hợp với các ứng dụng logic tốc độ cao.
4. Chức Năng Bù Đắp Lỗi (Error-correction):
   • Mã hóa ưu tiên cho phép hệ thống dễ dàng phát hiện và xử lý các lỗi tín hiệu vào khi có sự cố.
5. Cổng Đầu vào “Enable”:
   • Đầu vào “Enable” cho phép hoặc ngừng hoạt động của bộ mã hóa, giúp kiểm soát tín hiệu khi không cần thiết.
6. Đầu ra mã hóa:
   • IC này có 4 đầu ra (A, B, C, D), tương ứng với mã hóa nhị phân của tín hiệu đầu vào.

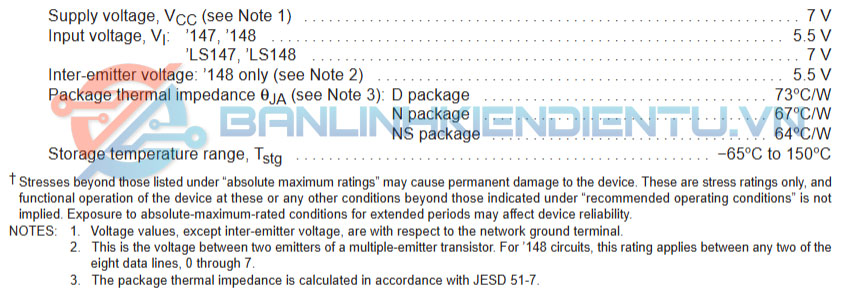

Thông số kỹ thuật SN74LS147N

Ứng dụng

1. Mã hóa dữ liệu:
   • SN74LS147N có thể được sử dụng trong các ứng dụng yêu cầu mã hóa tín hiệu đầu vào thành tín hiệu đầu ra dạng nhị phân với các hệ thống có nhiều đầu vào.
2. Ứng dụng trong bộ chuyển đổi tín hiệu:
   • IC này thường được sử dụng trong các bộ mã hóa tín hiệu trong các thiết bị điện tử như máy tính, hệ thống điều khiển, hoặc các bộ chuyển mạch tín hiệu.
3. Hệ thống điều khiển công nghiệp:
   • Cung cấp tín hiệu đầu vào cho các hệ thống điều khiển công nghiệp, nơi các tín hiệu cần được mã hóa và chuyển tiếp nhanh chóng với các mức ưu tiên khác nhau.
4. Hệ thống số:
   • Trong các hệ thống số như máy tính hoặc các thiết bị điện tử phức tạp, IC này giúp mã hóa thông tin một cách hiệu quả và chính xác.
5. Thiết bị giải mã:
   • SN74LS147N có thể kết hợp với các IC giải mã để tạo ra các hệ thống logic ưu tiên hoặc các hệ thống điều khiển ưu tiên.

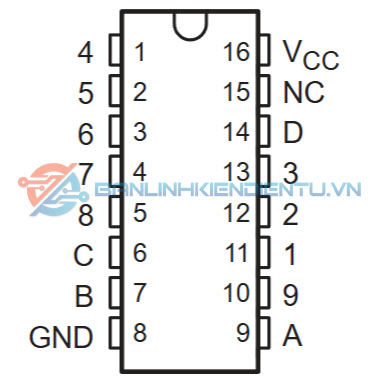

Sơ đồ chân SN74LS147N

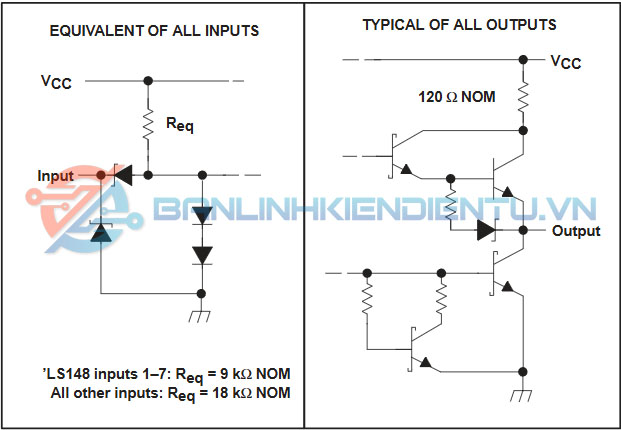

Sơ đồ tương đương đầu vào-ra của SN74LS147N

Kích thước SN74LS147N

Xem thêm: Các sản phẩm IC số khác

Datasheet SN74LS147N
