IC số SN74LS123, 74LS123 SOP-16

Giới thiệu về SN74LS123

SN74LS123 hoạt động như một bộ tạo xung có thể được kích hoạt lại (retriggerable), nghĩa là nó có khả năng tạo ra một xung đầu ra dài mà có thể được kích hoạt nhiều lần bởi tín hiệu đầu vào trước khi xung kết thúc. Điều này cho phép linh kiện được sử dụng trong nhiều ứng dụng cần điều khiển thời gian. SN74LS123N là một linh kiện mạnh mẽ và linh hoạt trong lĩnh vực điện tử, cung cấp tính năng tạo xung và điều khiển thời gian hiệu quả, phù hợp cho nhiều ứng dụng khác nhau trong các hệ thống điện và điện tử.

Đặc điểm nổi bật SN74LS123

• Chức năng monostable: Khi nhận được tín hiệu kích hoạt, nó sẽ tạo ra một xung đầu ra có thời gian kéo dài nhất định, phụ thuộc vào giá trị của các điện trở và tụ điện.
• Tính năng tái kích hoạt: Xung đầu ra có thể được tái kích hoạt nếu tín hiệu đầu vào kích hoạt lại trong thời gian xung còn hoạt động.
• Hoạt động với điện áp TTL: Thiết kế của SN74LS123N phù hợp với mức điện áp TTL, làm cho nó dễ dàng tích hợp vào các hệ thống sử dụng logic TTL khác.
• Chịu đựng điện áp cao: Linh kiện có khả năng hoạt động ổn định trong phạm vi điện áp từ 4.75V đến 5.25V.

Thông số kỹ thuật SN74LS123

• Điện áp hoạt động (VCC): 4.75V đến 5.25V.
• Dòng điện tiêu thụ (ICC): Tối đa 2.0 mA.
• Thời gian trễ (tPLH, tPHL): Thời gian trễ tối đa từ đầu vào đến đầu ra khoảng từ 20ns đến 100ns.
• Thời gian xung đầu ra (tW): Tùy thuộc vào giá trị của các điện trở và tụ điện gắn bên ngoài, thời gian xung có thể điều chỉnh từ vài micro giây đến hàng trăm micro giây.
• Số lượng chân: 14 chân (DIP14).

Bảng sự thật SN74LS123

Ứng dụng SN74LS123

• Tạo xung: Dùng để tạo ra các tín hiệu xung kích hoạt cho các mạch điều khiển.
• Điều khiển thời gian: Ứng dụng trong các thiết bị cần kiểm soát thời gian, như bộ hẹn giờ, máy phát âm thanh.
• Hệ thống đồng bộ: Sử dụng trong các hệ thống điều khiển tự động để đồng bộ hóa các tín hiệu khác nhau.
• Mạch điều khiển: Có thể được sử dụng trong các mạch điện tử phức tạp hơn để thực hiện các chức năng điều khiển.

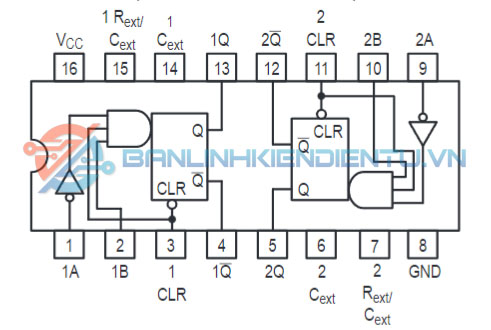

Sơ đồ chân SN74LS123

Kích thước SN74LS123

Xem thêm: Nhiều IC số khác tại đây

Datasheet SN74LS123
