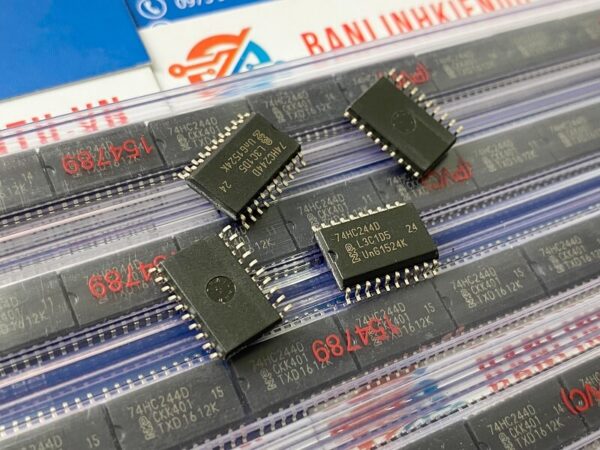

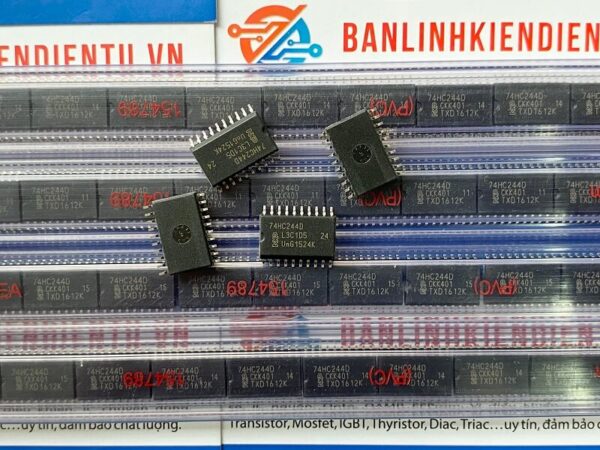

74HC244D IC Số SOP-20 7.2mm

banlinhkiendientu.vn là đơn vị chuyên cung cấp IC 74HC244D với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng.

Giới thiệu IC 74HC244D

74HC244 là bộ điều khiển đệm/đường truyền 8 bit với đầu ra 3 trạng thái.

Thiết bị có thể được sử dụng như hai bộ đệm 4 bit hoặc một bộ đệm 8 bit. Thiết bị có hai đầu ra cho phép (1OE và 2OE), mỗi đầu ra điều khiển bốn đầu ra 3 trạng thái. NOE CAO khiến đầu ra có trạng thái TẮT trở kháng cao.

Đầu vào bao gồm diode kẹp cho phép sử dụng điện trở giới hạn dòng điện để giao diện đầu vào với điện áp vượt quá VCC.

Đặc tính IC 74HC244D

Dải điện áp cung cấp rộng từ 2,0 đến 6,0 V

CMOS tiêu tán điện năng thấp

Khả năng chống nhiễu cao

Hiệu suất chốt vượt quá 100 mA theo JESD 78 Loại II Mức B

• Mức đầu vào:
  •  Đối với 74HC244: Mức CMOS
  • Đối với 74HCT244: Mức TTL
• Giao diện bus bát phân
•  Đầu ra 3 trạng thái không đảo
• Tuân thủ các tiêu chuẩn JEDEC:
  • JESD8C (2,7 V đến 3,6 V)
  • JESD7A (2,0 V đến 6,0 V)
• Bảo vệ ESD:
  • HBM JESD22-A114F vượt quá 2000 V
  • MM JESD22-A115-A vượt quá 200 V
• Dải nhiệt độ được xác định từ -40°C đến +85°C và -40°C đến +125°C

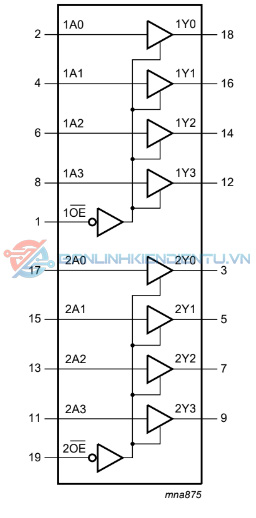

Sơ đồ khối IC 74HC244D

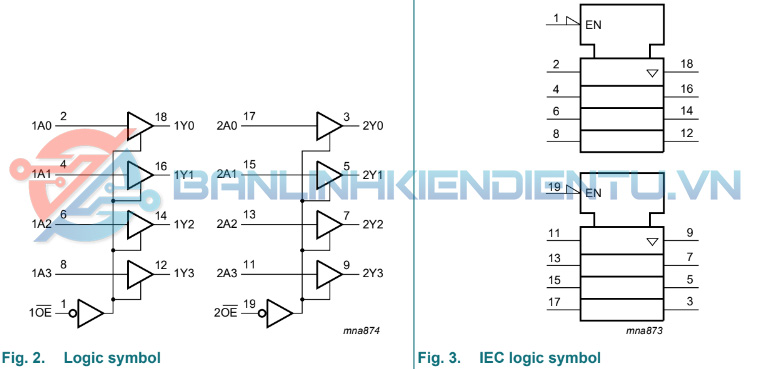

Kí hiệu IC 74HC244D dạng Logic

Sơ đồ mô tả chân IC 74HC244D

Bảng mô tả chân IC 74HC244D

Bảng mô tả chức năng IC 74HC244D

Giá trị thông số kĩ thuật hoạt động tối đa của IC 74HC244D

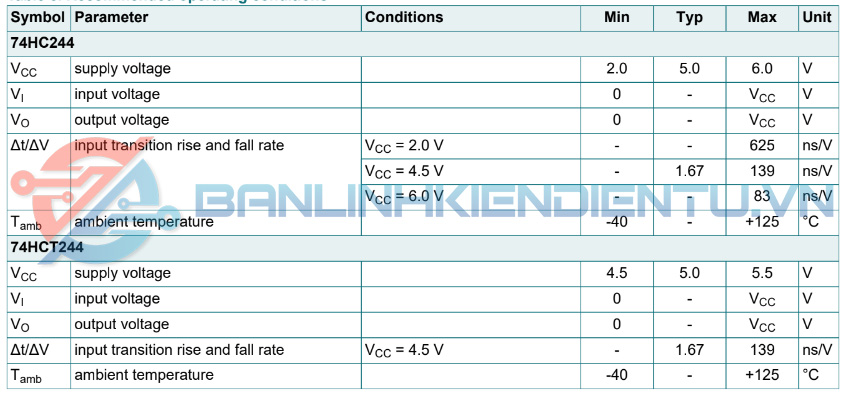

Giá trị được đề suất của IC 74HC244D(phạm vi hoạt động)

Kích thước IC 74HC244D(mm)

Xem thêm nhiều sản phẩm IC số họ 74xxx Tại đây

Datasheet IC 74HC244D
