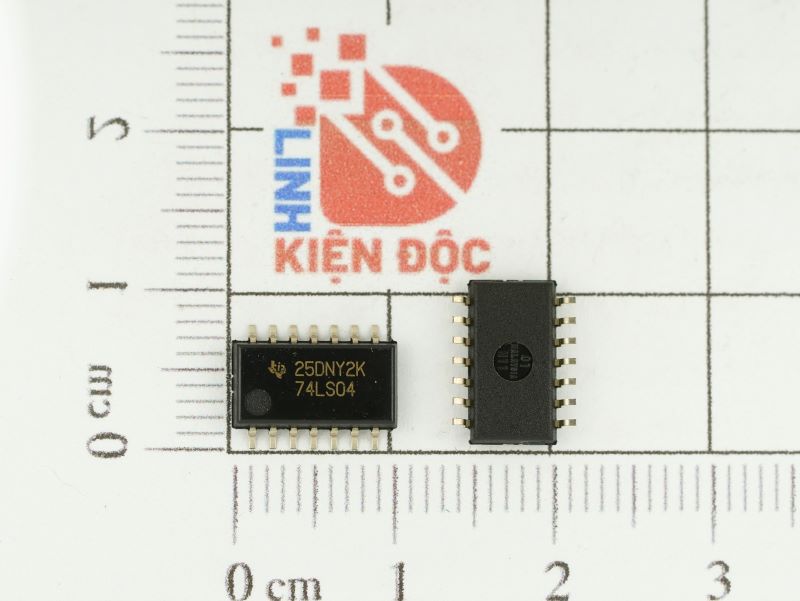

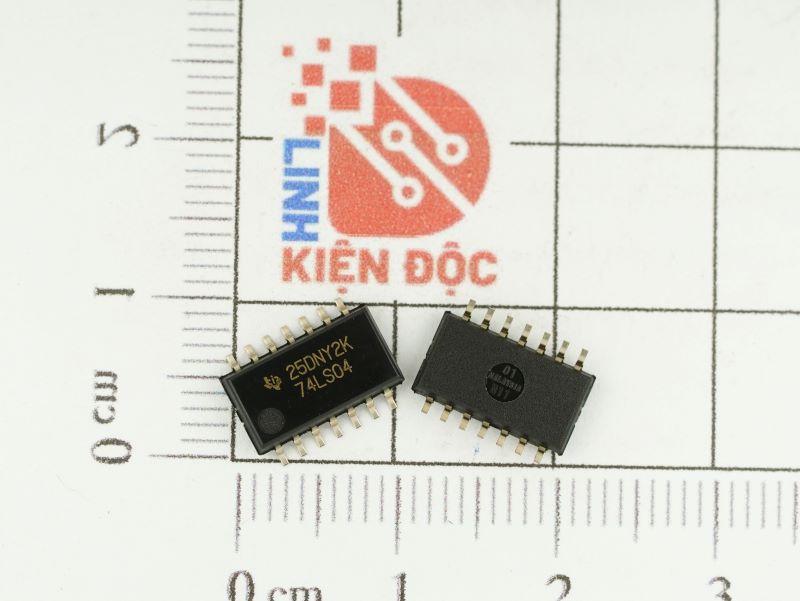

IC số SN74LS04NSR 74LS04 SOP-14
19,500₫
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển.
Giới thiệu chung 74LS04
IC SN74LS04NSR hay 74LS04 là một mạch tích hợp logic số thuộc dòng TTL (Transistor-Transistor Logic), dùng để nghịch đảo tín hiệu (Inverter)
Tổng quan về 74LS04
| Thông số | Mô tả |
|---|---|
| Tên IC | SN74LS04NSR |
| Dòng logic | TTL (Low-power Schottky) |
| Chức năng | Hex Inverter (6 cổng NOT độc lập) |
| Số cổng | 6 cổng logic NOT |
| Điện áp hoạt động | 4.75V – 5.25V (thường là 5V chuẩn TTL) |
| Dòng tiêu thụ | Thấp (Low-power) |
| Kiểu chân | SOP-14 (Small Outline Package – 14 chân) |
| Tốc độ chuyển mạch | Nhanh, thời gian trễ ~15ns |
| Mã chuẩn tương đương | 7404, 74HC04, 74HCT04, CD4069 (cần lưu ý điện áp và loại logic) |
Chức năng chính 74LS04
IC 74LS04 chứa 6 cổng NOT – mỗi cổng thực hiện chức năng nghịch đảo logic:
-
Ngõ vào HIGH (1) → Ngõ ra LOW (0)
-
Ngõ vào LOW (0) → Ngõ ra HIGH (1)
Thông số kỹ thuật 74LS04
Sơ đồ chân 74LS04
-
A: Input
-
Y: Output
-
Vcc: Nguồn (5V)
-
GND: Mass
Đặc điểm kỹ thuật 74LS04
-
Fan-out: Có thể điều khiển trực tiếp nhiều cổng TTL khác (tối đa 10)
-
Nhiễu thấp, phù hợp với mạch kỹ thuật số
-
Chuyển mạch nhanh, dùng trong các mạch yêu cầu tốc độ cao
-
Hoạt động ổn định trong môi trường công nghiệp (NSR: Industrial Grade)
Kích thước 74LS04
Ứng dụng thực tế 74LS04
-
Tạo xung nghịch đảo trong mạch xung (clock)
-
Khuếch đại tín hiệu digital yếu (làm “buffer nghịch”)
-
Điều khiển logic đơn giản trong mạch số
-
Tích hợp trong các mạch logic tổ hợp, mạch dao động, mạch tạo trễ, v.v.
-
Là một phần trong các mạch xử lý tín hiệu của hệ thống vi điều khiển
