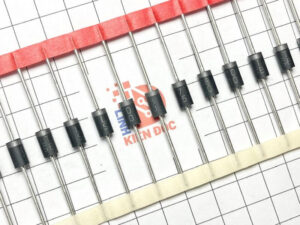

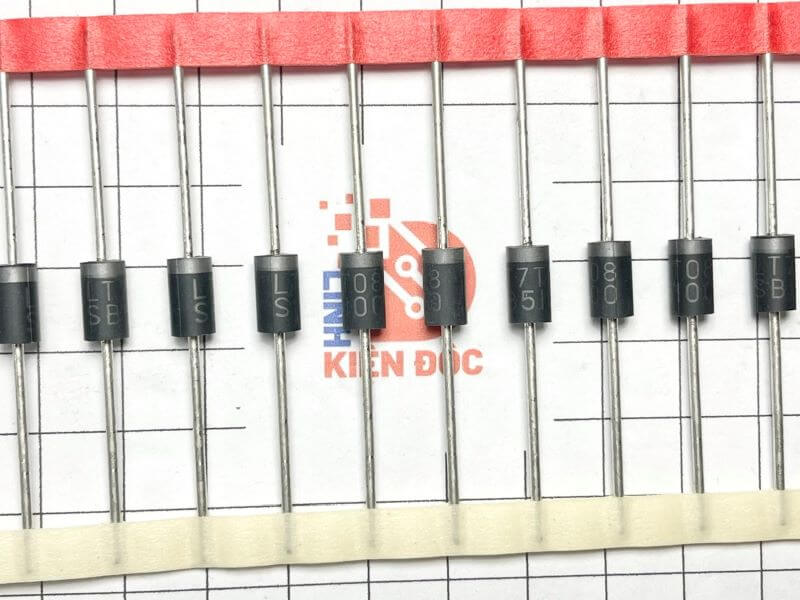

SB5100 5100 Diode Schottky 5A 100V DO-201AD
2,000₫
Mã sản phẩm: SB5100
Loại linh kiện: Diode
Kiểu chân: DO-201AD
Dòng điện: 5A
Điện áp: 100V
Hình thức: Mới
Tình trạng: Còn hàng
Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển.
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển.
Giới thiệu về Diode Schottky SB5100
SB5100 là một loại diode Schottky với dòng điện tải tối đa 5A và điện áp ngược cực đại 100V, được thiết kế để xử lý các ứng dụng yêu cầu chỉnh lưu với tổn thất điện áp thấp và hiệu suất cao. Diode Schottky nổi bật với điện áp rơi thuận thấp và thời gian chuyển mạch nhanh, giúp giảm thiểu tổn thất năng lượng trong các mạch có tần số cao. Với vỏ bọc DO-201AD, SB5100 thích hợp cho nhiều ứng dụng điện tử công suất.
Đặc điểm của Diode Schottky SB5100
- Điện áp rơi thuận thấp: Với điện áp rơi thuận (V_F) chỉ khoảng 0.7V, diode SB5100 giúp giảm tổn thất năng lượng trong quá trình chuyển mạch, phù hợp với các mạch có hiệu suất cao.
- Dòng điện tải cao: Diode này có khả năng chịu dòng lên đến 5A, thích hợp cho các ứng dụng công suất vừa và nhỏ.
- Điện áp ngược cực đại (V_RRM): Khả năng chịu được điện áp ngược tối đa 100V, đảm bảo sự ổn định trong các mạch hoạt động với điện áp trung bình.
- Thời gian phục hồi nhanh: Thời gian chuyển mạch nhanh, giúp tăng cường hiệu suất cho các mạch hoạt động ở tần số cao như bộ nguồn xung (SMPS) và các mạch biến tần.
- Thiết kế vỏ DO-201AD: Với vỏ bọc lớn, diode có khả năng tản nhiệt tốt hơn, đảm bảo độ bền và ổn định khi hoạt động ở dòng điện cao.
Ứng dụng của Diode Schottky SB5100
- Bộ nguồn chuyển đổi (SMPS): Được sử dụng trong các mạch chỉnh lưu trong bộ nguồn xung để giảm tổn thất điện năng và tăng hiệu suất.
- Mạch bảo vệ: SB5100 thường được dùng trong các mạch bảo vệ quá áp hoặc bảo vệ chống ngắn mạch, nhờ khả năng chuyển mạch nhanh và điện áp rơi thấp.
- Mạch sạc và điều khiển: Sử dụng trong các hệ thống sạc pin và mạch điều khiển động cơ để đảm bảo hiệu quả trong quá trình nạp và xả.
- Mạch DC-DC Converter: Diode này phù hợp cho các mạch chuyển đổi DC-DC yêu cầu tổn thất năng lượng thấp và dòng điện cao.

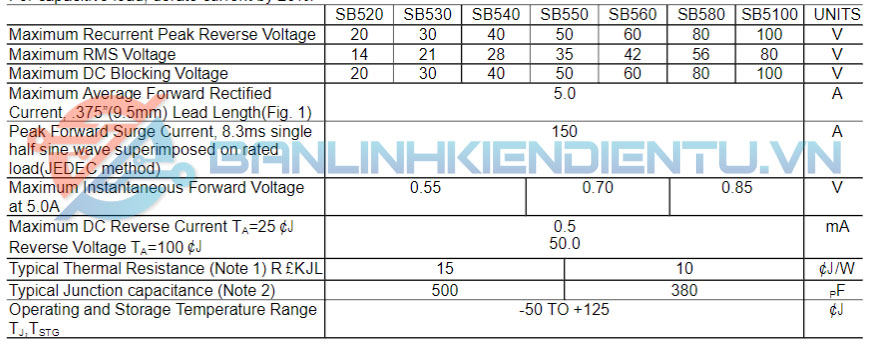

Thông số kỹ thuật của Diode SB5100
- Điện áp ngược cực đại (V_RRM): 100V
- Dòng điện tải liên tục (I_F): 5A
- Dòng điện đỉnh lặp lại (I_FRM): 150A
- Điện áp rơi thuận (V_F): 0.7V (ở 5A)
- Dòng điện rò (I_R): 1mA (ở 100V)
- Nhiệt độ hoạt động: -65°C đến +150°C
- Vỏ bọc: DO-201AD
Kích thước SB5100
Xem thêm: Nhiều sản phẩm Diode Schottky tại đây
Datasheet SB5100
