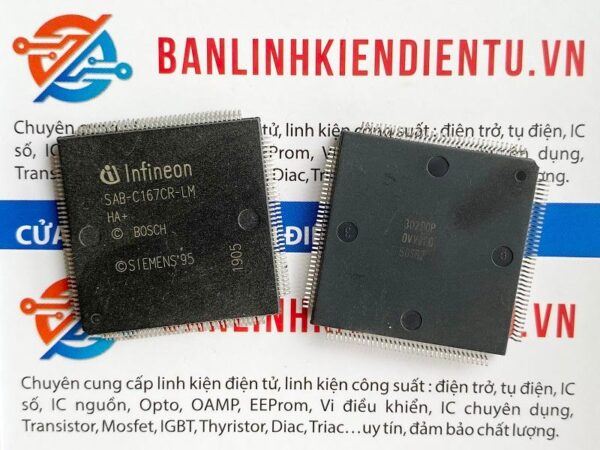

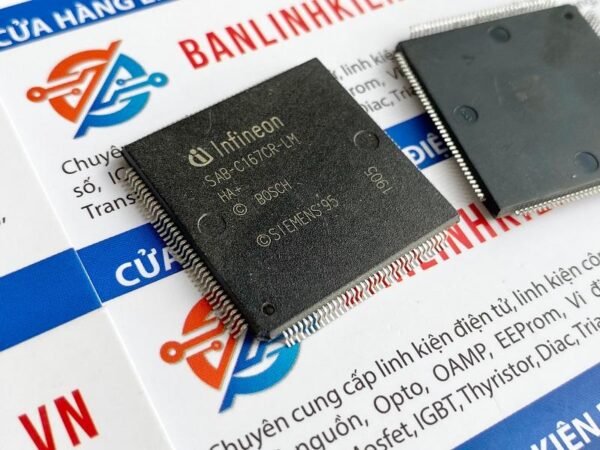

SAB-C167CR-LM Vi điều khiển 16-bit CMOS hiệu suất cao P-MQFP-144-1

banlinhkiendientu.vn chuyên cung cấp SAB-C167CR-LM với chất lượng tốt và giá cả phải chăng đảm bảo cung cấp số đủ lượng và chất lượng cho khách hàng.

Giới thiệu

Các dẫn xuất C167CR là các dẫn xuất hiệu suất cao của Dòng C166 của Infineon gồm các vi điều khiển CMOS đơn chip đầy đủ tính năng. Chúng kết hợp hiệu suất CPU cao (lên đến 16,5 triệu lệnh mỗi giây) với chức năng ngoại vi cao và khả năng IO được nâng cao. Chúng cũng cung cấp khả năng tạo xung nhịp thông qua PLL và nhiều mô-đun bộ nhớ trên chip như ROM chương trình, RAM nội bộ và RAM mở rộng.

Đặc tính

CPU 16 bit hiệu suất cao với đường ống 4 giai đoạn
– Thời gian chu kỳ lệnh 80/60 ns tại xung nhịp CPU 25/33 MHz
– Nhân 400/303 ns (16 × 16 bit), Chia 800/606 ns (32 / 16 bit)
– Tiện ích thao tác bit Boolean nâng cao
– Hướng dẫn bổ sung để hỗ trợ HLL và hệ điều hành
– Thiết kế dựa trên thanh ghi với nhiều ngân hàng thanh ghi biến
– Hỗ trợ chuyển mạch ngữ cảnh chu kỳ đơn
– Tổng không gian địa chỉ tuyến tính 16 Mbyte cho mã và dữ liệu
– Khu vực thanh ghi chức năng đặc biệt trên chip 1024 byte
• Hệ thống ngắt 16 cấp độ ưu tiên với 56 nguồn, tốc độ lấy mẫu xuống còn 40/30 ns
• Tiện ích truyền dữ liệu chu kỳ đơn do ngắt điều khiển 8 kênh thông qua
Bộ điều khiển sự kiện ngoại vi (PEC)
• Tạo xung nhịp thông qua PLL trên chip (hệ số 1:1,5/2/2,5/3/4/5), thông qua bộ chia trước hoặc thông qua đầu vào xung nhịp trực tiếp
• Mô-đun bộ nhớ trên chip
– RAM nội bộ trên chip 2 Kbyte (IRAM)
– RAM mở rộng trên chip 2 Kbyte (XRAM)
– ROM mặt nạ trên chip 128/32 Kbyte
• Mô-đun ngoại vi trên chip
– Bộ chuyển đổi A/D 16 kênh 10 bit với thời gian chuyển đổi có thể lập trình xuống còn 7,8 μs
– Hai đơn vị chụp/so sánh 16 kênh
– Đơn vị PWM 4 kênh
– Hai đơn vị hẹn giờ đa chức năng chung với 5 bộ hẹn giờ
– Hai kênh nối tiếp (Đồng bộ/Không đồng bộ và Đồng bộ tốc độ cao)
– Giao diện CAN trên chip (Phiên bản 2.0B hoạt động) với 15 Đối tượng tin nhắn
(CAN đầy đủ / CAN cơ bản)
• Không gian địa chỉ ngoài lên đến 16 Mbyte cho Mã và Dữ liệu
– Đặc điểm Bus ngoài có thể lập trình cho các Phạm vi địa chỉ khác nhau
– Bus Địa chỉ/Dữ liệu ngoài được ghép kênh hoặc tách kênh với Độ rộng Bus dữ liệu 8 bit hoặc 16 bit
– Năm Tín hiệu Chip-Select có thể lập trình
– Hỗ trợ Trọng tài Bus Giữ và Giữ-Xác nhận
• Chế độ Nhàn rỗi và Tắt nguồn
• Bộ đếm thời gian Watchdog và Watchdog dao động có thể lập trình

Sơ đồ kí hiệu SAB-C167CR-LM

Sơ đồ chân SAB-C167CR-LM

Bảng mô tả chân SAB-C167CR-LM

Sơ đồ khối SAB-C167CR-LM

Tổ chức bộ nhớ SAB-C167CR-LM

C167CR kết hợp 128/32 Kbyte (tùy thuộc vào đạo hàm) ROM lập trình được bằng mặt nạ trên chip cho mã hoặc dữ liệu hằng số. 32 Kbyte thấp hơn của ROM trên chip có thể được ánh xạ tới phân đoạn 0 hoặc phân đoạn 1.
2 Kbyte RAM nội bộ trên chip (IRAM) được cung cấp làm bộ lưu trữ cho các biến do người dùng xác định, cho ngăn xếp hệ thống, các ngân hàng thanh ghi mục đích chung và thậm chí cho mã. Một ngân hàng thanh ghi có thể bao gồm tối đa 16 thanh ghi mục đích chung (GPR) trên toàn từ (R0 đến R15) và/hoặc trên toàn byte (RL0, RH0, …, RL7, RH7).

CPU

Lõi chính của CPU bao gồm một đường ống lệnh 4 giai đoạn, một đơn vị số học và logic 16 bit (ALU) và các SFR chuyên dụng. Phần cứng bổ sung đã được sử dụng cho một đơn vị nhân và chia riêng biệt, một bộ tạo mặt nạ bit và một bộ dịch chuyển thùng.

CPU có một ngữ cảnh thanh ghi bao gồm tối đa 16 GPR toàn từ theo ý của nó. 16 GPR này được phân bổ vật lý trong vùng RAM trên chip. Một thanh ghi Con trỏ ngữ cảnh (CP) xác định địa chỉ cơ sở của ngân hàng thanh ghi đang hoạt động mà CPU có thể truy cập bất cứ lúc nào.

Ngắt hệ thống

Với thời gian phản hồi ngắt chỉ trong khoảng từ 5 đến 12 xung nhịp CPU (trong trường hợp thực thi chương trình nội bộ), C167CR có khả năng phản ứng rất nhanh với sự kiện không xác định xảy ra.

Bộ chuyển đổi A/D

Để đo tín hiệu tương tự, bộ chuyển đổi A/D 10 bit với 16 kênh đầu vào ghép kênh và mạch lấy mẫu và giữ đã được tích hợp trên chip. Nó sử dụng phương pháp xấp xỉ liên tiếp. Thời gian lấy mẫu (để tải tụ điện) và thời gian chuyển đổi có thể lập trình được và do đó có thể được điều chỉnh theo mạch ngoài.

Kích thước SAB-C167CR-LM
