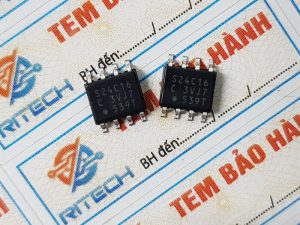

S24C16C, S24C16CI, S-24C16CI-J8V1U3 IC Chuyên Dụng SOP-8

Giới thiệu về IC S24C16C

S-24C16C H series là E2PROM nối tiếp 2 dây hoạt động ở nhiệt độ cao dành cho các thành phần ô tô. S-24C16C H series có dung lượng 16 K-bit và tổ chức là 2048 từ × 8-bit. Có thể ghi trang và đọc tuần tự.

Đặc trưng kỹ thuật

• Phạm vi điện áp hoạt động:
  – Đọc 2,5 V đến 5,5 V
  – Ghi 2,5 V đến 5,5 V
• Ghi trang: 16 byte/trang
• Đọc tuần tự
• Tần số hoạt động: 400 kHz (VCC = 2,5 V đến 5,5 V)
• Thời gian ghi: Tối đa 5,0 ms.
• Giảm nhiễu: Bộ kích hoạt Schmitt và bộ lọc nhiễu trên các chân đầu vào (SCL, SDA)
• Chức năng bảo vệ ghi trong điện áp nguồn thấp
• Độ bền:
  – (10 mũ 6) chu kỳ / word*1 (Ta = +25°C)
  – 3× 105 chu kỳ / word*1 (Ta = +85°C)
  – 2× 105 chu kỳ / word*1 (Ta = +105°C)
• Lưu trữ dữ liệu:
  – 100 năm (Ta = +25°C)
  – 30 năm (Ta = +85°C)
  – 25 năm (Ta = +105°C)
• Dung lượng bộ nhớ: 16 K-bit
• Bảo vệ ghi: 100%
• Trạng thái giao hàng ban đầu: FFh
• Phạm vi nhiệt độ hoạt động: Ta = −40°C đến +105°C

Thông số kỹ thuật

Sơ đồ khối

Sơ đồ chân

Kích thước IC S24C16C

Xem thêm: Nhiều sản phẩm IC chuyên dụng khác

Datasheet S24C16C
