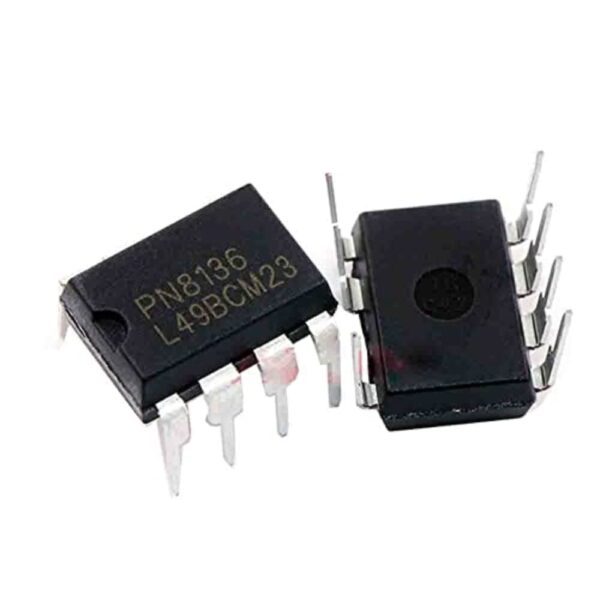

PN8136 chính hãng DIP-7

Giới thiệu về PN8136

PN8136 là một bộ điều khiển nguồn flyback hiệu suất cao, được thiết kế cho các ứng dụng nguồn chuyển đổi AC-DC với công suất thấp đến vừa. PN8136 tích hợp nhiều tính năng bảo vệ và chế độ điều khiển thông minh giúp tối ưu hiệu suất và bảo vệ mạch.

Đặc điểm nổi bật

• Tích hợp MOSFET:
  • IC này tích hợp MOSFET chịu áp cao lên đến 650V, giúp giảm số lượng linh kiện cần thiết và tiết kiệm không gian PCB.
• Hiệu suất cao:
  • Được thiết kế để đạt hiệu suất chuyển đổi điện năng cao, giúp tiết kiệm năng lượng và giảm nhiệt độ trong suốt quá trình vận hành.
• Chế độ Burst Mode:
  • Giảm mức tiêu thụ điện năng trong các tình huống tải thấp hoặc không tải, nâng cao hiệu suất năng lượng tổng thể.
• Bảo vệ tích hợp:
  • Bảo vệ quá nhiệt (OTP): Đảm bảo IC hoạt động trong điều kiện an toàn.
  • Bảo vệ quá áp (OVP) và quá dòng (OCP) giúp bảo vệ mạch và các thiết bị liên quan khỏi các tình huống bất thường.
  • Bảo vệ ngắn mạch (SCP) bảo vệ IC và mạch điện khỏi sự cố ngắn mạch.
• Chế độ làm việc linh hoạt:
  • Hỗ trợ các chế độ hoạt động như CCM (Continuous Conduction Mode) và DCM (Discontinuous Conduction Mode) tùy thuộc vào điều kiện tải.
• Khởi động mềm (Soft-Start):
  • Hạn chế hiện tượng surge (tăng vọt) trong dòng điện khi khởi động, bảo vệ mạch và giảm căng thẳng điện áp.

Thông số kỹ thuật PN8136

Ứng dụng

• Nguồn AC-DC:
  • Adapter cho thiết bị di động, thiết bị tiêu dùng điện tử.
  • Bộ chuyển đổi điện cho các thiết bị công nghiệp.
• Nguồn LED:
  • Cung cấp năng lượng cho hệ thống chiếu sáng LED.
• Thiết bị gia dụng:
  • Máy lọc không khí, thiết bị gia dụng khác cần nguồn điện ổn định.
• Thiết bị điện tử công nghiệp:
  • Các thiết bị cảm biến, thiết bị điều khiển trong các ứng dụng công nghiệp.

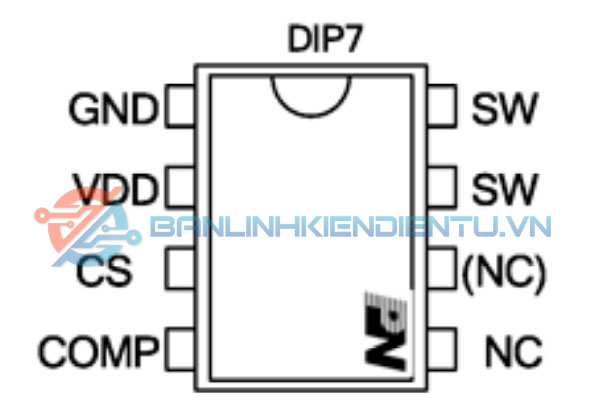

Sơ đồ chân PN8136

Kích thước PN8136

Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

Datasheet PN8136
