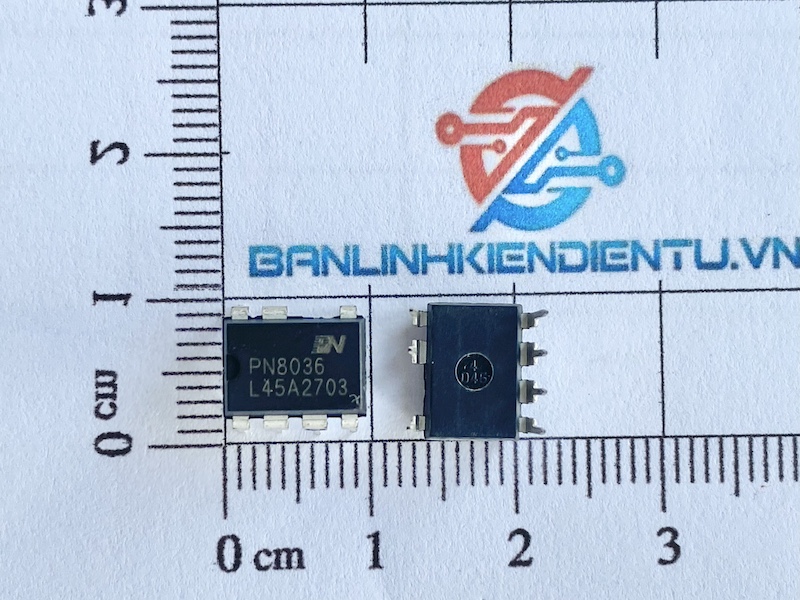

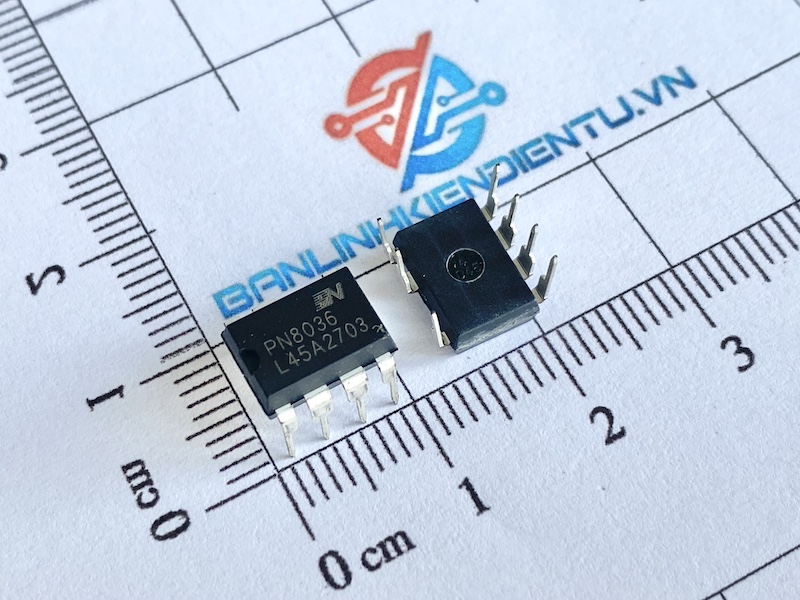

PN8036 IC Nguồn chính hãng DIP-7

Giới thiệu về PN8036

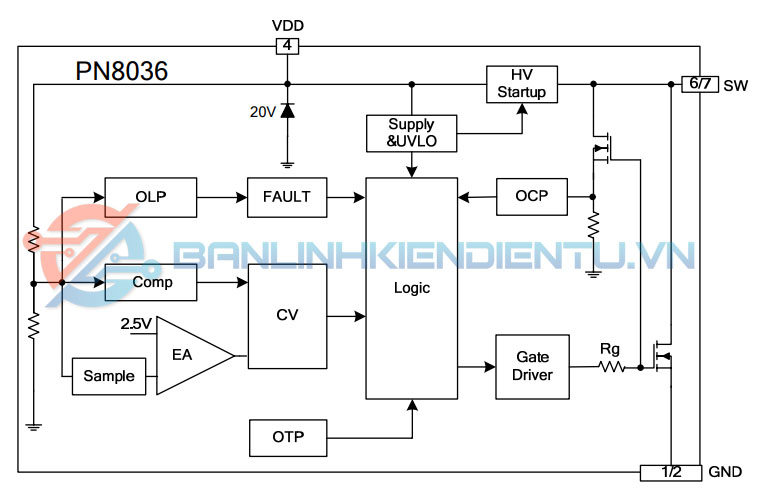

PN8036 là một giải pháp tích hợp cho các bộ nguồn chuyển đổi flyback công suất thấp. Được thiết kế với mục tiêu giảm linh kiện ngoại vi, tăng hiệu suất và tiết kiệm năng lượng, PN8036 phù hợp với các ứng dụng adapter nguồn, nguồn LED, và thiết bị tiêu dùng.

Đặc điểm nổi bật

• MOSFET tích hợp:
  • MOSFET chịu áp cao lên đến 700V, giúp giảm số lượng linh kiện.
• Chế độ làm việc linh hoạt:
  • Chế độ Burst Mode: Giảm tiêu thụ năng lượng khi tải thấp.
  • Điều chỉnh tần số hoạt động dựa trên tải.
• Hiệu suất cao:
  • Hiệu suất chuyển đổi đạt trên 85%.
• Tiêu thụ năng lượng thấp:
  • Điện năng tiêu thụ ở chế độ không tải chỉ ≤ 75mW.
• Bảo vệ tích hợp:
  • Bảo vệ quá áp (OVP).
  • Bảo vệ ngắn mạch (SCP).
  • Bảo vệ quá dòng (OCP).
  • Bảo vệ quá nhiệt (OTP).
• Khởi động mềm (Soft Start):
  • Giảm căng thẳng điện áp và dòng điện trong quá trình khởi động.

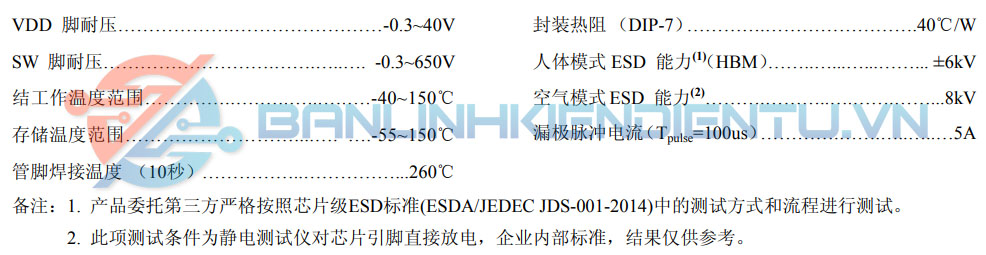

Thông số kỹ thuật PN8036

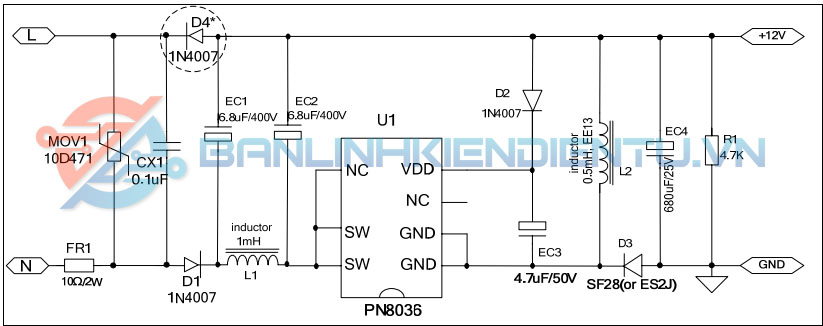

Ứng dụng

1. Bộ nguồn chuyển đổi AC/DC:
   • Adapter cho thiết bị di động.
   • Bộ sạc cho thiết bị gia dụng.
2. Nguồn LED:
   • Cấp nguồn cho hệ thống chiếu sáng LED.
3. Thiết bị tiêu dùng:
   • Các thiết bị gia dụng như TV, đầu kỹ thuật số.
4. Nguồn công nghiệp nhỏ gọn:
   • Thiết bị đo lường, cảm biến.

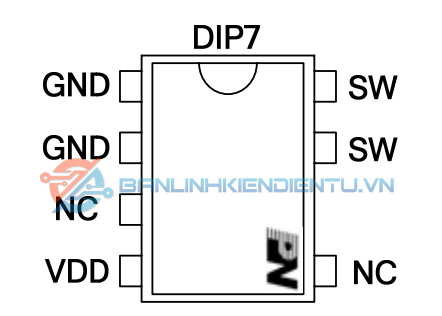

Sơ đồ chân PN8036

Kích thước PN8036

Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

Datasheet PN8036
