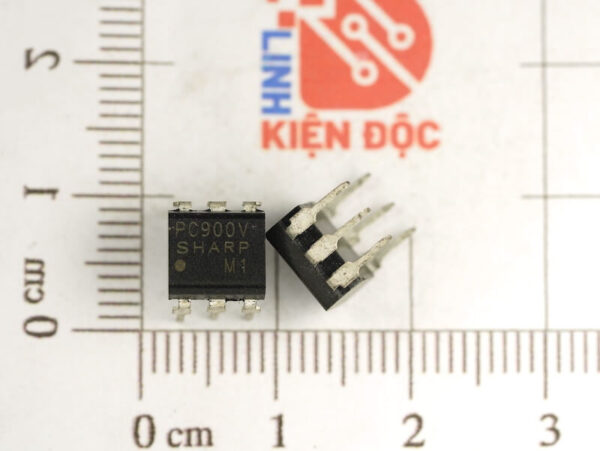

PC900V IC Chuyên Dụng DIP-6

🛠️ GIỚI THIỆU CHUNG PC900V

PC900V là optocoupler cách ly quang dạng DIP-6, tích hợp đi-ốt phát quang (LED) và mạch khuếch đại tín hiệu để truyền dữ liệu cách ly giữa các mạch có mức điện áp khác nhau. Với khả năng chống nhiễu cao, PC900V được sử dụng rộng rãi trong mạch điều khiển, công suất và truyền dữ liệu cách ly.

🔹 Đặc điểm nổi bật của PC900V:
✔ Cách ly điện áp cao giữa đầu vào và đầu ra
✔ Tích hợp bộ khuếch đại tín hiệu giúp truyền dữ liệu ổn định
✔ Dòng tiêu thụ thấp, tiết kiệm năng lượng
✔ Khả năng chịu nhiệt cao, hoạt động bền bỉ

📌 THÔNG SỐ KỸ THUẬT CHI TIẾT PC900V

⚡ THÔNG SỐ ĐẦU VÀO

✅ Dòng thuận (Forward Current – IF): 50mA
✅ Dòng xung tối đa (Peak Forward Current – IFM): 1A
✅ Điện áp ngược tối đa (Reverse Voltage – VR): 6V
✅ Công suất tiêu tán (Power Dissipation – P): 70mW

⚡ THÔNG SỐ ĐẦU RA

✅ Điện áp nguồn tối đa (Supply Voltage – VCC): 16V
✅ Điện áp đầu ra mức cao (High-Level Output Voltage – VOH): 16V
✅ Dòng đầu ra mức thấp tối đa (Low-Level Output Current – IOL): 50mA
✅ Công suất tiêu tán đầu ra (Power Dissipation – PO): 150mW
✅ Tổng công suất tiêu tán (Total Power Dissipation – Ptot): 170mW

⚡ ĐIỀU KIỆN HOẠT ĐỘNG

✅ Điện áp cách ly tối đa (Isolation Voltage – Viso): 2500V RMS
✅ Nhiệt độ hoạt động (Operating Temperature – Topr): -25°C đến +85°C
✅ Nhiệt độ lưu trữ (Storage Temperature – Tstg): -40°C đến +125°C
✅ Nhiệt độ hàn tối đa (Soldering Temperature – Tsol): 260°C

📌 ỨNG DỤNG CỦA PC900V

✅ Cách ly tín hiệu giữa mạch điện áp cao và thấp
✅ Truyền dữ liệu cách ly trong vi điều khiển và PLC
✅ Bảo vệ mạch khỏi xung điện áp và nhiễu cao
✅ Ứng dụng trong mạch công suất, biến tần, điều khiển động cơ
✅ Dùng trong mạch đo lường, cảm biến cách ly

Sơ đồ chân và kích thước PC900V

Bảng thông số PC900V

Mạch phản hồi thời gian PC900V
