PALCE16V8Z-25PC, PALCE16V8Z-25PI DIP-20

Giới thiệu về IC PALCE16V8Z

PALCE16V8Z là thiết bị PAL tiên tiến được chế tạo với công nghệ CMOS có thể xóa bằng điện, công suất thấp, tốc độ cao. Về mặt chức năng, thiết bị này tương thích với tất cả các thiết bị GAL 20 chân. Các macrocell cung cấp kiến ​​trúc thiết bị chung. PALCE16V8Z cung cấp công suất chờ bằng không và tốc độ cao. Ở dòng điện chờ tối đa 30 μA, PALCE16V8Z cho phép hoạt động bằng pin trong thời gian dài. Nhiều cấp độ logic tổ hợp luôn có thể được giảm xuống dạng tổng tích, tận dụng các cổng đầu vào rất rộng có sẵn trong các thiết bị PAL. Các phương trình được lập trình vào thiết bị thông qua các ô cổng nổi trong mảng logic AND có thể xóa bằng điện. Mảng OR cố định cho phép tối đa tám điều khoản tích dữ liệu cho mỗi đầu ra cho các hàm logic. Tổng của các tích này cung cấp cho macrocell đầu ra. Mỗi macrocell có thể được lập trình dưới dạng đã đăng ký hoặc kết hợp với đầu ra hoạt động cao hoặc hoạt động thấp. Cấu hình đầu ra được xác định bởi hai bit toàn cục và một bit cục bộ điều khiển bốn bộ ghép kênh trong mỗi.

Đặc trưng kỹ thuật

• Pin và chức năng tương thích với tất cả các thiết bị PAL® 20 chân
• Công nghệ CMOS có thể xóa bằng điện cung cấp logic có thể cấu hình lại và khả năng kiểm tra đầy đủ
• Công nghệ CMOS tốc độ cao
  — Độ trễ truyền 5 ns cho phiên bản “-5”
  — Độ trễ truyền 7,5 ns cho phiên bản “-7”
• Thay thế cắm trực tiếp cho dòng PAL16R8
• Đầu ra có thể lập trình dưới dạng đã đăng ký hoặc kết hợp theo bất kỳ kết hợp nào
• Tương thích với Kết nối thành phần ngoại vi (PCI)
• Cực đầu ra có thể lập trình
• Điều khiển bật/tắt có thể lập trình
• Thanh ghi đầu ra có thể tải trước để kiểm tra
• Tự động đặt lại thanh ghi khi bật nguồn
• Gói DIP, PLCC và SOIC bằng nhựa 20 chân tiết kiệm chi phí
• Phần mềm của bên thứ ba và hỗ trợ lập trình viên rộng rãi
• Đã được kiểm tra đầy đủ để lập trình 100% và năng suất chức năng và độ tin cậy cao
• Phiên bản 5 ns sử dụng khung dẫn chia tách để cải thiện hiệu suất

Thông số kỹ thuật

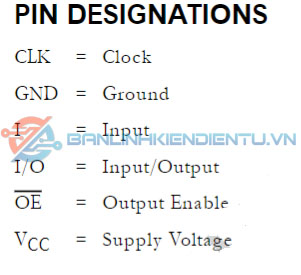

Sơ đồ chân

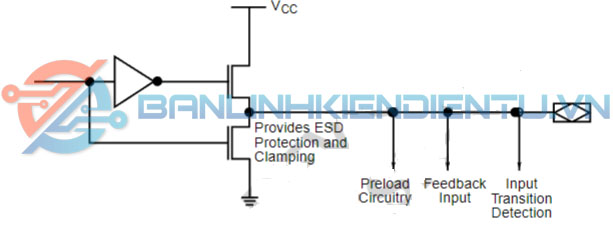

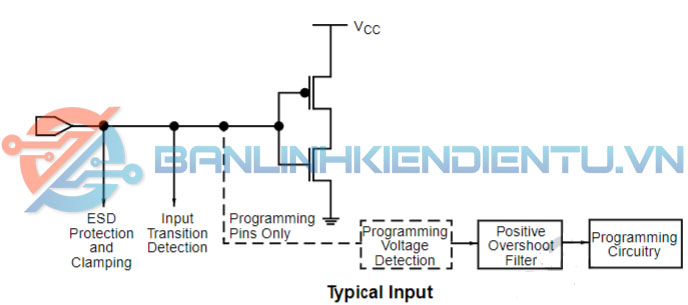

Sơ đồ tương đương

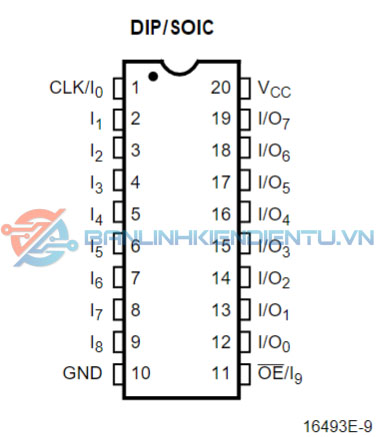

Sơ đồ chân

Kích thước IC PALCE16V8Z

Xem thêm: Nhiều sản phẩm IC chuyên dụng khác

Datasheet PALCE16V8Z
