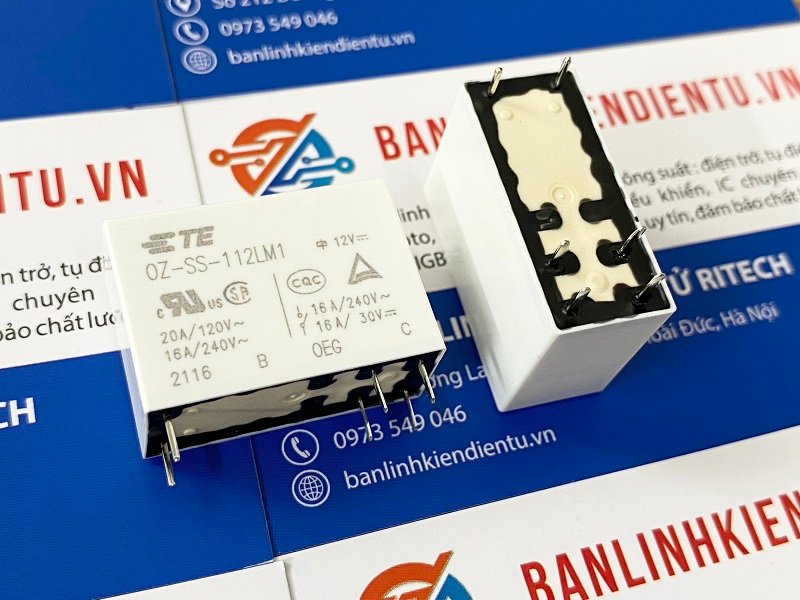

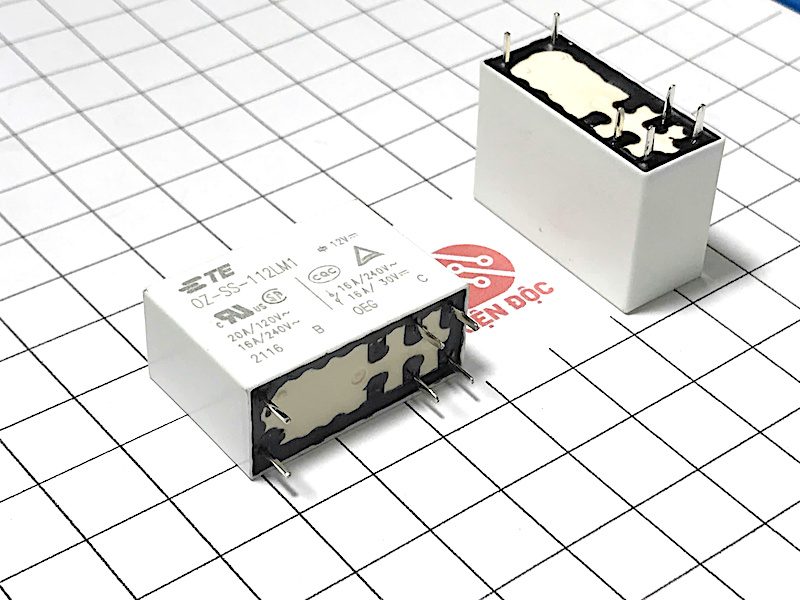

Relay OZ-SS-112LM1 12VDC 16A/240VAC 6 chân

Giới thiệu về OZ-SS-112LM1

OZ-SS-112LM1 là một relay điện từ dạng khối của Omron, thiết kế để điều khiển và chuyển mạch các tín hiệu điện và tải điện. Nó có khả năng chịu dòng điện tối đa 16A và điện áp tối đa 240VAC, thường được sử dụng trong các ứng dụng công nghiệp và tự động hóa để điều khiển thiết bị và bảo vệ mạch.

Đặc trưng kỹ thuật

• Khả Năng Chịu Tải Cao: Có khả năng điều khiển dòng điện lên đến 16A và điện áp lên đến 240VAC, phù hợp với các ứng dụng yêu cầu điều khiển tải điện lớn.
• Độ Tin Cậy Cao: Relay được thiết kế để hoạt động ổn định trong nhiều điều kiện môi trường khác nhau và có tuổi thọ cao.
• Thiết Kế Bền Bỉ: Được chế tạo để hoạt động lâu dài trong môi trường công nghiệp khắc nghiệt.

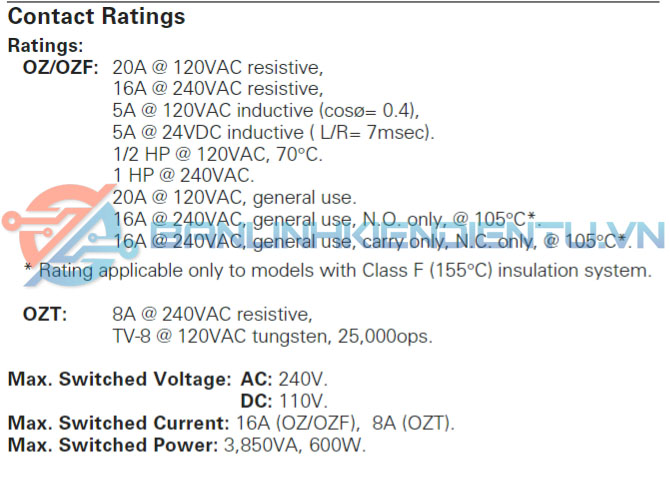

Thông số kỹ thuật

• Điện Áp Cuộn Dây (Coil Voltage):
  • 12VDC: Điện áp yêu cầu để kích hoạt cuộn dây của relay. Khi cuộn dây được cấp điện, từ trường được tạo ra, làm di chuyển các tiếp điểm để đóng hoặc mở mạch.
• Dòng Điện Tối Đa (Maximum Load Current):
  • 16A: Dòng điện tối đa mà relay có thể điều khiển qua các tiếp điểm mà không gây hư hỏng.
• Điện Áp Tối Đa Của Tiếp Điểm (Maximum Switching Voltage):
  • 240VAC: Điện áp tối đa mà các tiếp điểm của relay có thể chịu đựng khi đóng mạch. Đây là giới hạn an toàn cho việc điều khiển các thiết bị điện áp cao.
• Công Suất Tối Đa Của Tiếp Điểm (Maximum Switching Power):
  • 3840VA (AC): Công suất tối đa mà relay có thể điều khiển khi sử dụng với tải AC. Điều này đảm bảo relay có thể điều khiển các thiết bị có công suất lớn mà không bị hỏng.
• Điện Áp Cách Ly (Dielectric Strength):
  • Cuộn Dây với Tiếp Điểm: 1500VAC: Điện áp chịu đựng giữa cuộn dây và các tiếp điểm, bảo vệ khỏi hiện tượng chập mạch.
  • Giữa Các Tiếp Điểm: 1500VAC: Điện áp chịu đựng giữa các tiếp điểm của relay.
• Chịu Dòng Điện Tối Đa (Maximum Switching Current):
  • 16A: Dòng điện tối đa relay có thể chịu đựng trong quá trình chuyển mạch.
• Chịu Điện Áp Cách Ly (Insulation Resistance):
  • ≥ 100MΩ tại 500VDC: Khả năng cách ly giữa các phần của relay để đảm bảo không có dòng điện rò rỉ.
• Nhiệt Độ Hoạt Động (Operating Temperature Range):
  • -40°C đến +70°C: Dải nhiệt độ mà relay có thể hoạt động ổn định.
• Thời Gian Đáp Ứng (Operate Time):
  • Khoảng 10 ms: Thời gian cần để relay chuyển tiếp điểm từ trạng thái mở sang đóng khi được cấp điện.
• Thời Gian Hồi Tiếp (Release Time):
  • Khoảng 5 ms: Thời gian cần để relay quay trở lại trạng thái mở sau khi điện áp được ngắt.

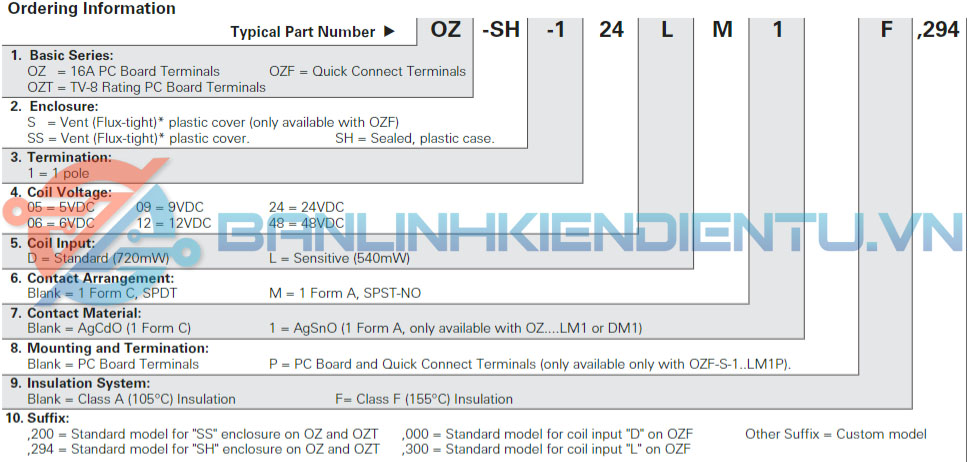

Cách đọc mã linh kiện

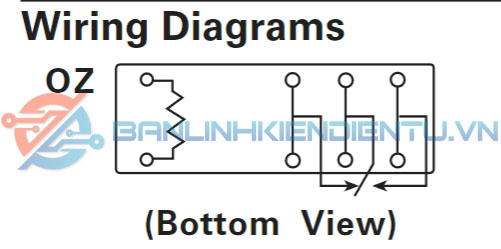

Sơ đồ tương đương

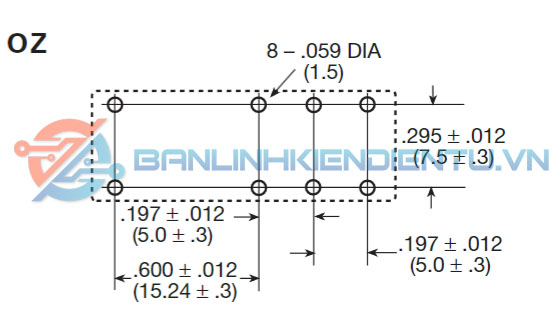

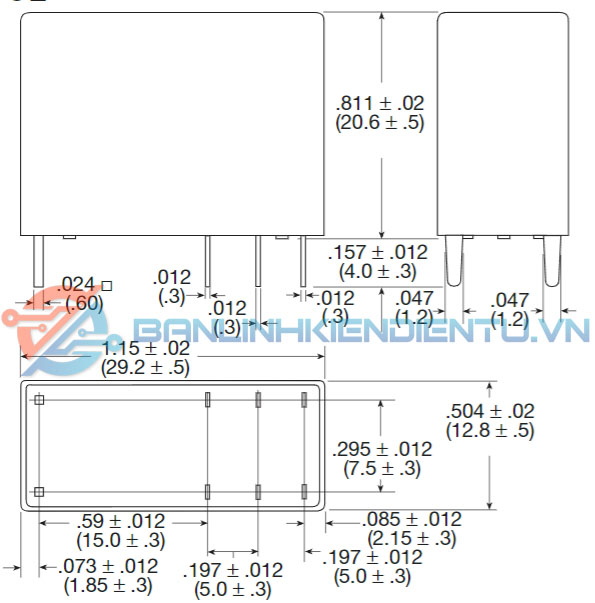

Kích thước OZ-SS-112LM1

Xem thêm: Nhiều loại Relay 12V khác

Datasheet OZ-SS-112LM1
