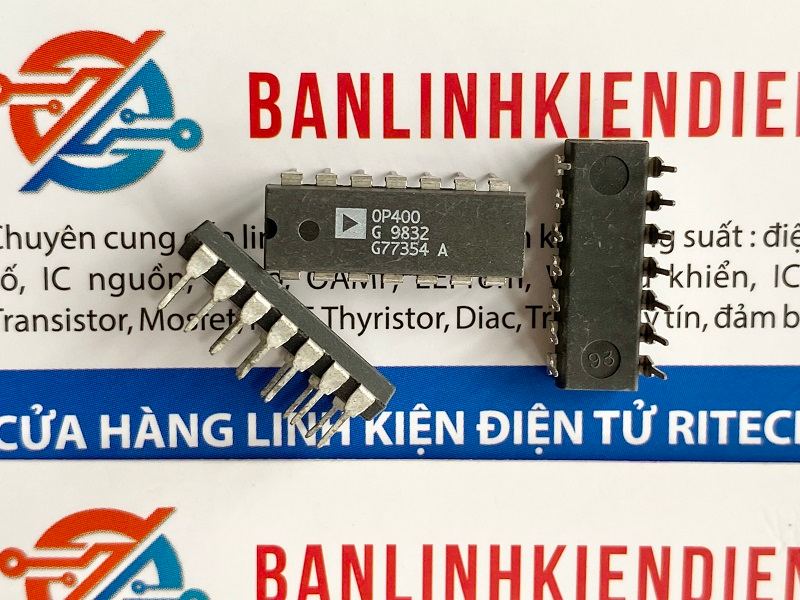

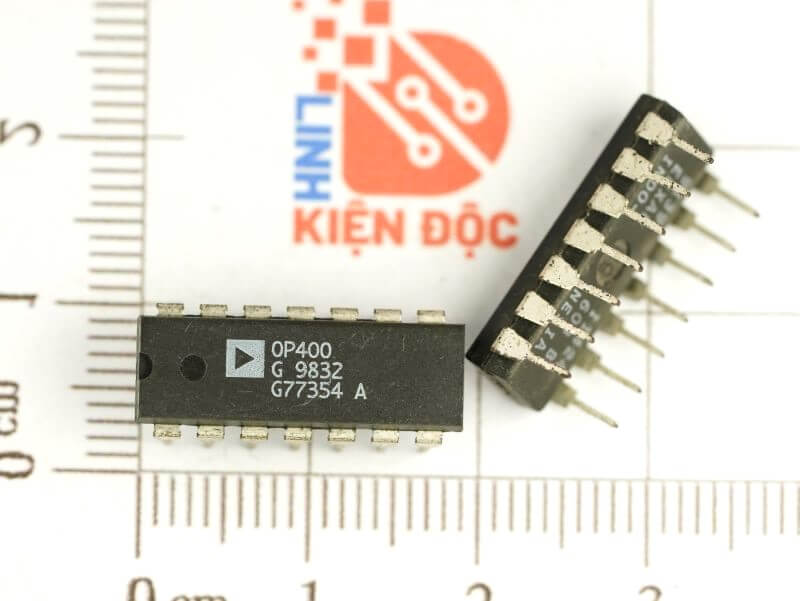

OP400, OP400G, OP400GP Opamp DIP-14

Giới thiệu về OP400GP

OP400GP là một IC khuếch đại thuật toán (op-amp) chính xác cao, được thiết kế bởi Analog Devices. Đây là phiên bản có độ ổn định và độ chính xác cao, thường được sử dụng trong các ứng dụng đo lường, điều khiển và xử lý tín hiệu, nơi yêu cầu độ chính xác cực cao và nhiễu thấp.

Đặc điểm OP400GP

• Độ lệch điện áp đầu vào cực thấp:
  • Điện áp lệch đầu vào (input offset voltage) thấp, chỉ khoảng 150 µV, giúp giảm thiểu sai số và tăng độ chính xác cho các ứng dụng nhạy cảm.
• Độ ổn định nhiệt độ cao:
  • Hệ số trôi của điện áp lệch đầu vào rất thấp (0.3 µV/°C), làm cho OP400GP rất ổn định với các thay đổi nhiệt độ, lý tưởng cho các môi trường công nghiệp và y tế.
• Dòng phân cực đầu vào thấp:
  • Dòng phân cực đầu vào (input bias current) thấp ở mức 1.8 nA, giảm thiểu ảnh hưởng lên mạch khi làm việc với các cảm biến và nguồn tín hiệu yếu.
• Tiếng ồn cực thấp:
  • Tiếng ồn điện áp đầu vào thấp (2.8 nV/√Hz ở 10 Hz), phù hợp cho các ứng dụng xử lý tín hiệu chính xác cao như các hệ thống đo lường và các thiết bị phân tích.
• Thiết kế 4 kênh:
  • OP400GP bao gồm 4 op-amp trong một gói duy nhất, rất hữu ích cho các ứng dụng đa kênh và giảm thiểu không gian trong mạch.
• Dải điện áp hoạt động rộng:
  • Hoạt động ổn định với điện áp cung cấp từ ±3V đến ±18V, giúp linh hoạt trong các hệ thống nguồn khác nhau.

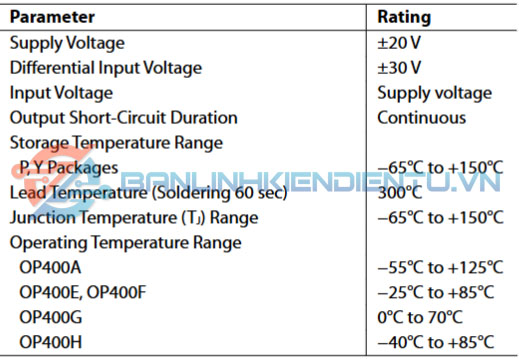

Thông số kỹ thuật OP400GP

Ứng dụng OP400GP

• Đo lường và cảm biến: Được dùng trong các mạch đo lường yêu cầu độ chính xác cao, như cảm biến áp suất, nhiệt độ và điện trở.
• Hệ thống điều khiển công nghiệp: OP400GP thường được sử dụng trong các mạch điều khiển, nơi mà độ ổn định và độ tuyến tính cao là yêu cầu thiết yếu.
• Xử lý tín hiệu: Sử dụng trong các mạch lọc, khuếch đại tín hiệu và các bộ chuyển đổi tín hiệu trong các ứng dụng y tế, đo đạc, và phân tích hóa học.

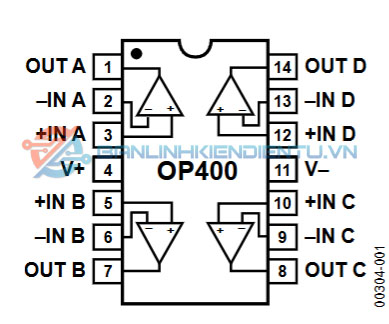

Sơ đồ chân OP400GP

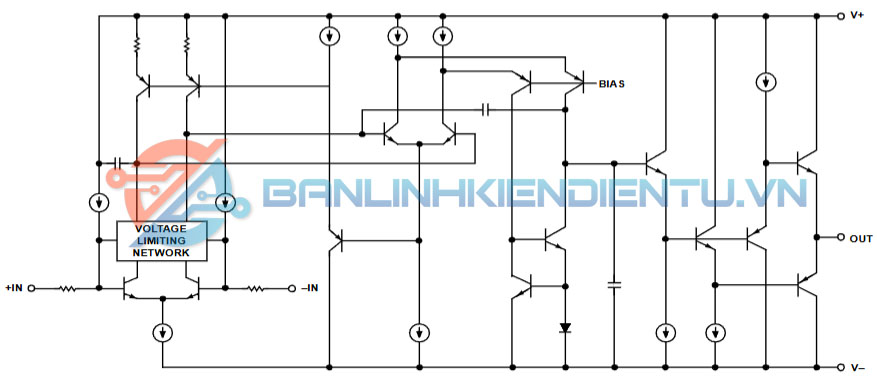

Sơ đồ tương đương OP400GP

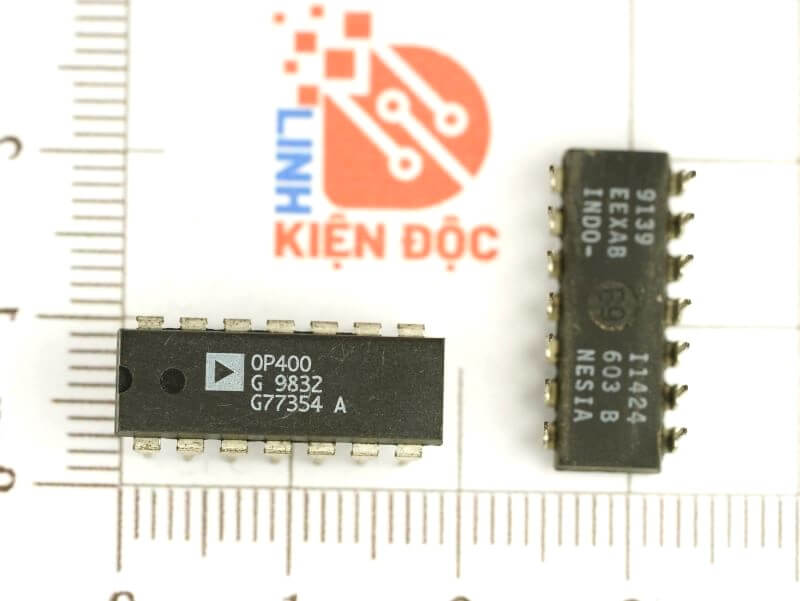

Kích thước OP400GP

Xem thêm: Nhiều sản phẩm IC OpAmp khác tại đây

Datasheet OP400GP
