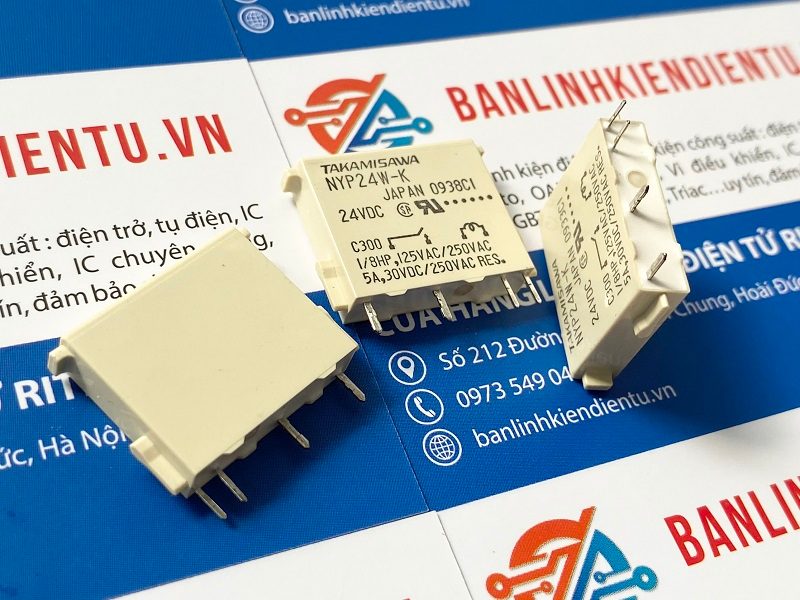

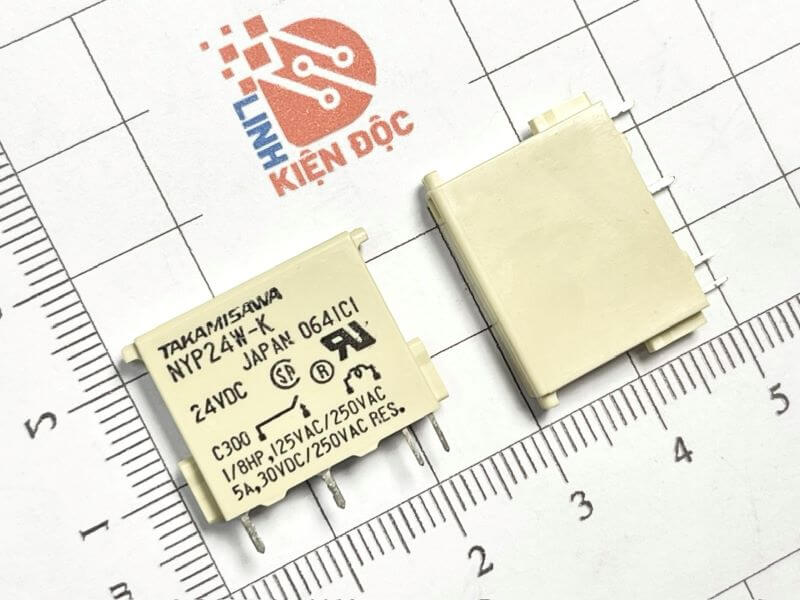

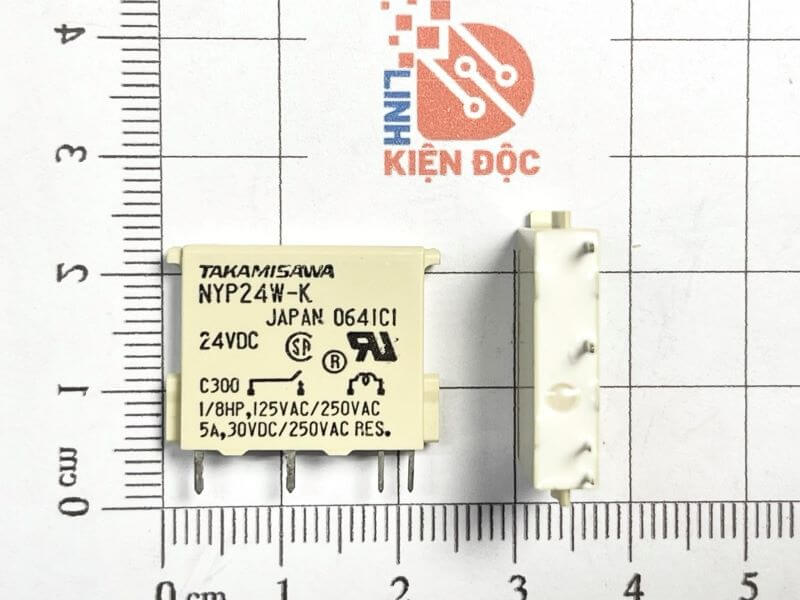

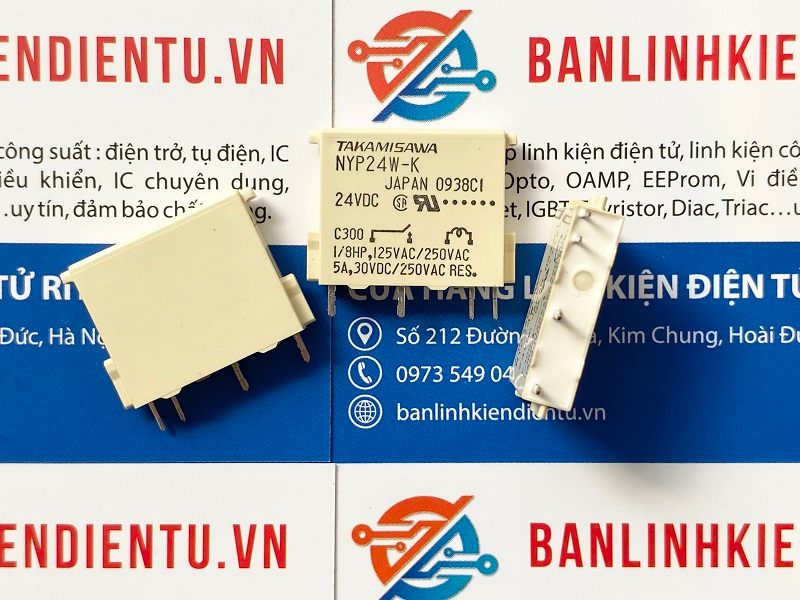

Relay 24VDC 5A NYP24W-K TAKAMISAWA 4 chân hàng Nhật

Giới thiệu về NYP24W-K

NYP24W-K là một loại relay trung gian được thiết kế để sử dụng trong các ứng dụng điều khiển và tự động hóa công nghiệp. NYP24W-K được sử dụng để chuyển mạch các tín hiệu điện và điều khiển các thiết bị điện trong hệ thống công nghiệp và dân dụng. Nó có thể điều khiển các tải điện có dòng điện tối đa lên đến 5A. Đây là relay có thể xử lý các tín hiệu điều khiển và chuyển mạch các tải điện vừa phải với độ tin cậy cao.

Đặc trưng kỹ thuật

• Điện Áp Cuộn Dây (Coil Voltage):
  • 24VDC: Đây là điện áp yêu cầu để kích hoạt cuộn dây của relay. Khi được cấp điện áp 24VDC, relay sẽ đóng hoặc mở các tiếp điểm để điều khiển mạch điện.
• Dòng Điện Tải Tối Đa (Maximum Load Current):
  • 5A: Relay có khả năng xử lý dòng điện tối đa 5A, phù hợp cho việc điều khiển các tải điện nhỏ và vừa.
• Điện Áp Tải Tối Đa (Maximum Switching Voltage):
  • 250VAC: Relay có thể chuyển mạch các mạch điện có điện áp lên đến 250VAC, cho phép điều khiển các thiết bị điện dân dụng và công nghiệp.
• Cấu Hình Tiếp Điểm (Contact Configuration):
  • SPDT hoặc DPDT: Relay này có thể có cấu hình tiếp điểm đơn cực đổi mạch (Single Pole Double Throw – SPDT) hoặc đôi cực đổi mạch (Double Pole Double Throw – DPDT), tùy thuộc vào phiên bản cụ thể.
• Thời Gian Đáp Ứng (Operate Time):
  • Khoảng 10 ms: Thời gian cần thiết để relay chuyển từ trạng thái không kích hoạt sang kích hoạt khi được cấp điện.
• Thời Gian Hồi Tiếp (Release Time):
  • Khoảng 5 ms: Thời gian cần thiết để relay quay trở lại trạng thái ban đầu sau khi ngừng cấp điện.
• Nhiệt Độ Hoạt Động (Operating Temperature Range):
  • -40°C đến +70°C: Relay có thể hoạt động ổn định trong nhiều điều kiện môi trường khác nhau, bao gồm cả những môi trường có nhiệt độ khắc nghiệt.

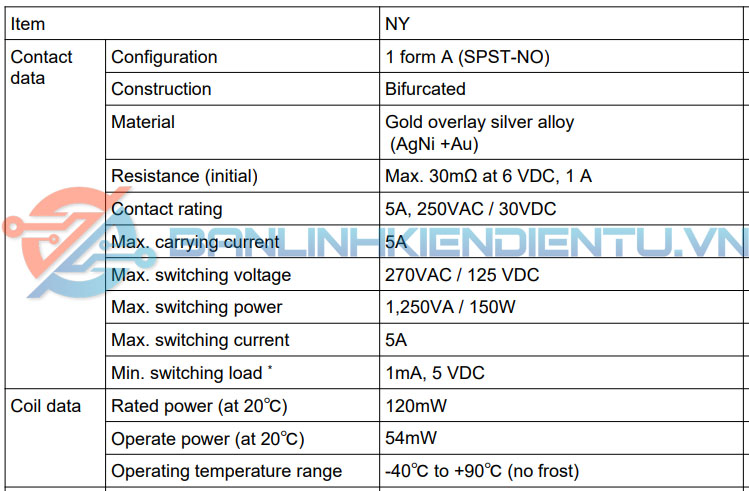

Thông số kỹ thuật

Cách đọc mã linh kiện

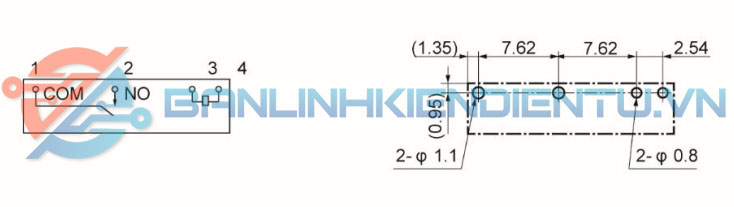

Sơ đồ tương đương

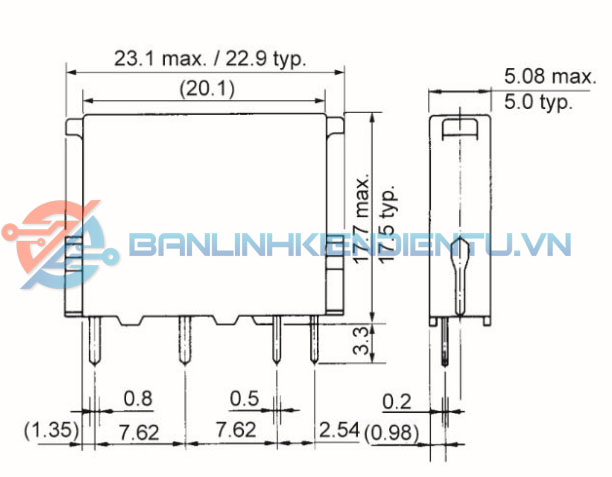

Kích thước NYP24W-K

Xem thêm: Nhiều loại Relay 24V khác

Datasheet NYP24W-K
