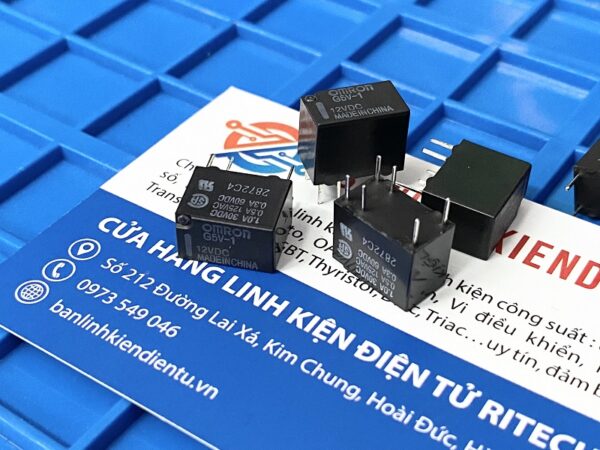

Relay OMRON G5V-1-12VDC 12VDC 0.5A/125VAC 6 chân

Giới thiệu về G5V-1

G5V-1-12VDC là một loại relay điện từ của Omron, được thiết kế để điều khiển và chuyển mạch các tín hiệu điện. G5V-1-12VDC cho phép điều khiển và chuyển mạch các mạch điện khi cuộn dây của relay được cấp điện áp, giúp chuyển đổi giữa các trạng thái mở và đóng của tiếp điểm. Đây là một relay nhỏ gọn, một lựa chọn lý tưởng cho các ứng dụng yêu cầu điều khiển dòng điện thấp và điện áp vừa phải, với thiết kế nhỏ gọn và hiệu suất ổn định.

Đặc trưng kỹ thuật

• Kích Thước Nhỏ Gọn: Thích hợp cho các ứng dụng yêu cầu tiết kiệm không gian.
• Độ Tin Cậy Cao: Được thiết kế để hoạt động ổn định và đáng tin cậy trong nhiều điều kiện khác nhau.
• Chịu Tải Điện Áp Thấp: Phù hợp cho các ứng dụng với yêu cầu công suất và điện áp không quá cao.

Thông số kỹ thuật

• Điện Áp Cuộn Dây (Coil Voltage):
  • 12VDC: Điện áp cần thiết để kích hoạt cuộn dây của relay. Khi cuộn dây được cấp điện áp này, nó tạo ra từ trường làm di chuyển các tiếp điểm để đóng hoặc mở mạch.
• Dòng Điện Tối Đa (Maximum Load Current):
  • 0.5A: Dòng điện tối đa mà relay có thể điều khiển qua các tiếp điểm mà không gây hư hỏng.
• Điện Áp Tối Đa Của Tiếp Điểm (Maximum Switching Voltage):
  • 125VAC: Điện áp tối đa mà các tiếp điểm của relay có thể chịu đựng khi đóng mạch. Điều này đảm bảo rằng relay có thể hoạt động an toàn với các tải điện áp cao nhưng không vượt quá giới hạn này.
• Công Suất Tối Đa Của Tiếp Điểm (Maximum Switching Power):
  • 62.5VA (AC): Công suất tối đa mà relay có thể điều khiển khi sử dụng với tải AC, phù hợp với các ứng dụng yêu cầu công suất thấp.
• Chịu Điện Áp Cách Ly (Insulation Resistance):
  • ≥ 100MΩ tại 500VDC: Khả năng cách ly giữa các phần của relay để đảm bảo không có dòng điện rò rỉ.
• Điện Áp Cách Ly (Dielectric Strength):
  • Cuộn Dây với Tiếp Điểm: 1500VAC: Điện áp chịu đựng giữa cuộn dây và các tiếp điểm để bảo vệ khỏi chập mạch.
  • Giữa Các Tiếp Điểm: 1000VAC: Điện áp chịu đựng giữa các tiếp điểm của relay.
• Nhiệt Độ Hoạt Động (Operating Temperature Range):
  • -40°C đến +70°C: Dải nhiệt độ mà relay có thể hoạt động ổn định.
• Thời Gian Đáp Ứng (Operate Time):
  • Khoảng 5 ms: Thời gian cần để relay chuyển tiếp điểm từ trạng thái mở sang đóng khi được cấp điện.
• Thời Gian Hồi Tiếp (Release Time):
  • Khoảng 3 ms: Thời gian cần để relay quay trở lại trạng thái mở sau khi điện áp được ngắt.

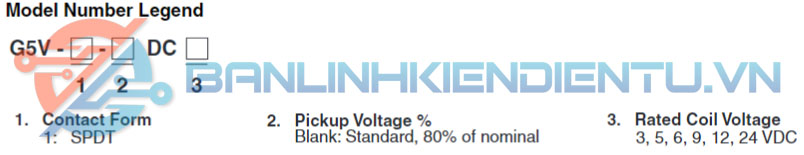

Cách đọc mã linh kiện

Sơ đồ tương đương

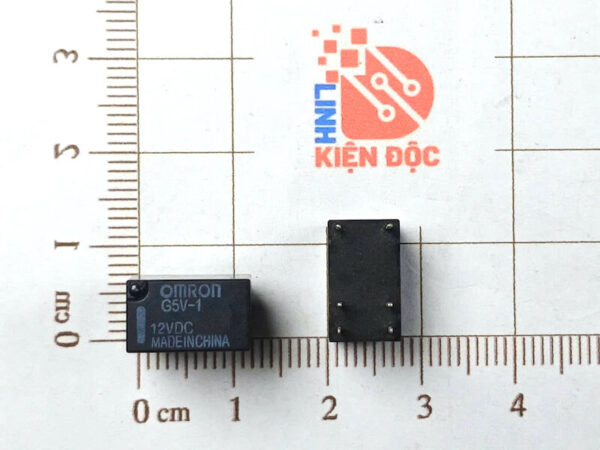

Kích thước G5V-1
