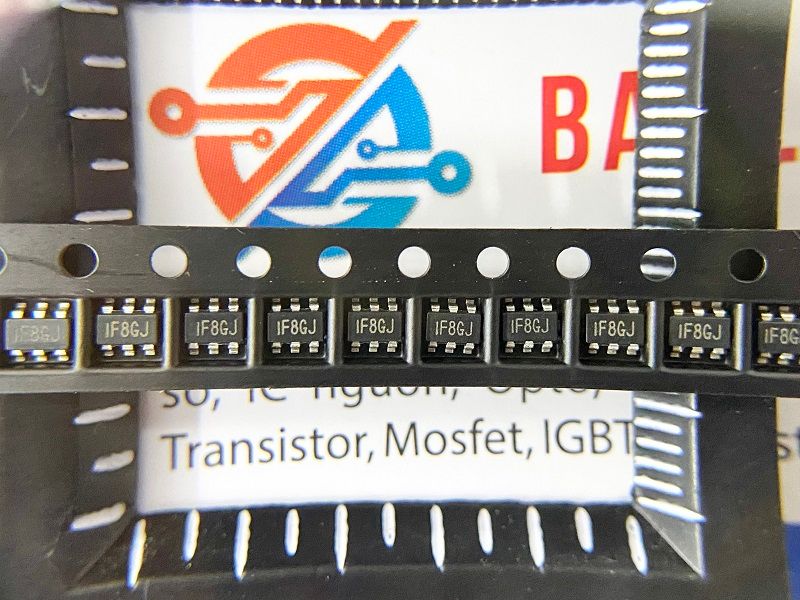

MP2359 MP2359DJ 1F8GJ IC Step-Down 1.4MHz TSOT23-6

7,000₫

Mã sản phẩm: MP2359

Loại linh kiện: IC chức năng

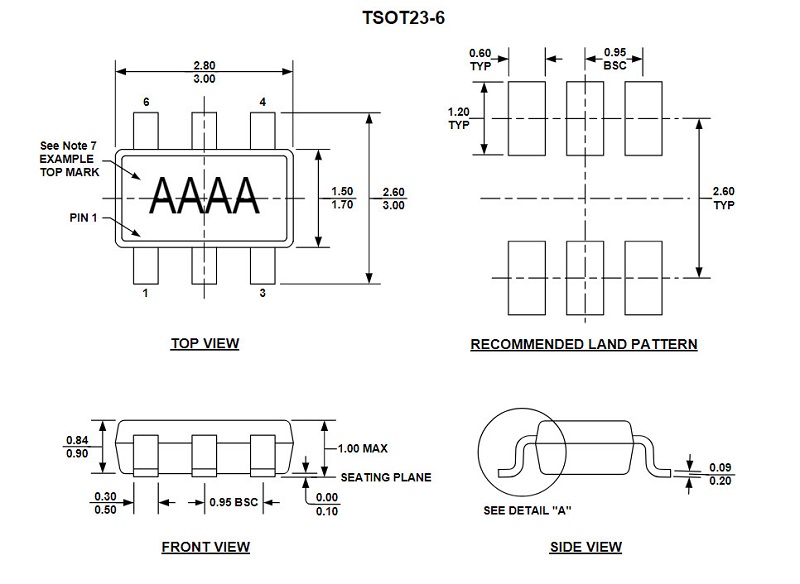

Kiểu chân: TSOT23-6

Hình thức: Mới

Tình trạng: Còn hàng

Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển.

Danh mục: IC Chức năng Từ khóa: MP2359, MP2359 1F8GJ, MP2359DJ

Mô tả
Đánh giá (0)

Giới thiệu IC MP2359

MP2359 là IC Step-Down nguyên khối có MOSFET nguồn tích hợp. Nó đạt được dòng điện đầu ra tối đa 1.2A trên phạm vi cung cấp đầu vào rộng với khả năng điều chỉnh đường dây và tải tuyệt vời. Hoạt động ở chế độ dòng mang lại phản hồi nhanh nhất thời và giúp ổn định vòng lặp dễ dàng hơn. Bảo vệ tình trạng lỗi bao gồm giới hạn dòng điện theo chu kỳ và tắt nhiệt.

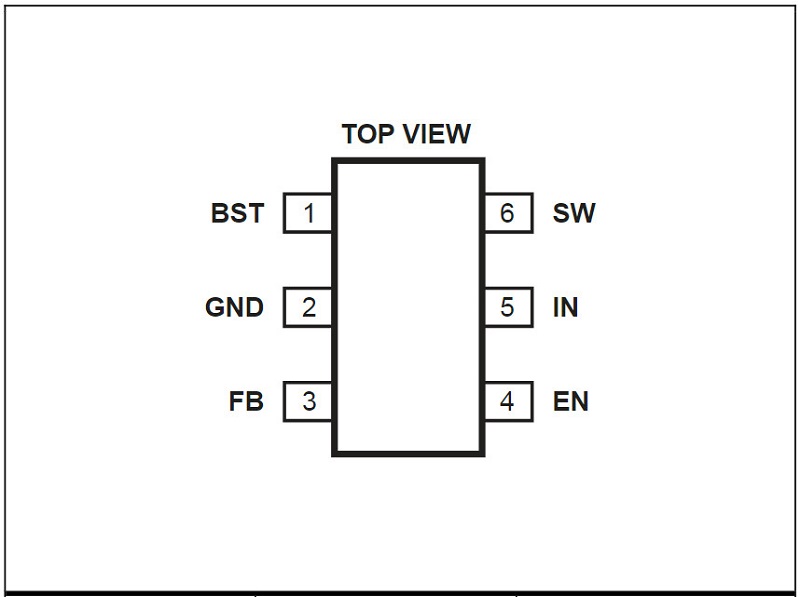

Sơ đồ chân MP2359

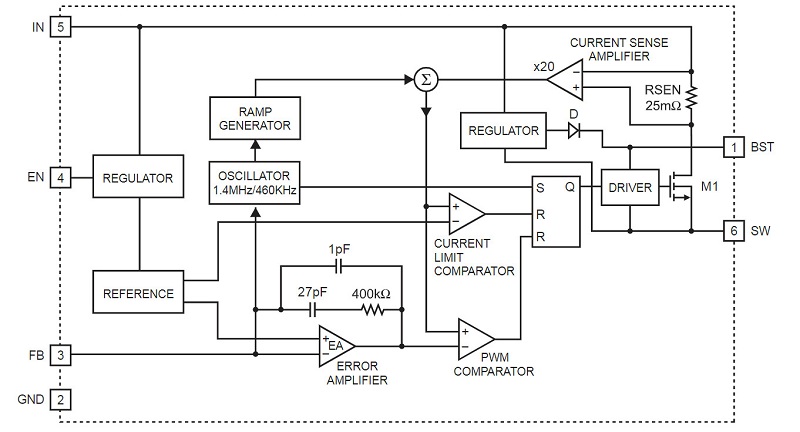

Sơ đồ cấu tạo MP2359

MP2359 là bộ điều chỉnh chế độ dòng. Nghĩa là, điện áp đầu ra EA tỷ lệ thuận với dòng điện cực đại.
Khi bắt đầu chu kỳ, M1 tắt. Điện áp đầu ra EA cao hơn đầu ra bộ khuếch đại cảm nhận dòng điện và đầu ra của bộ so sánh hiện tại ở mức thấp. Cạnh lên của tín hiệu CLK 1,4 MHz thiết lập RS Flip-Flop. Đầu ra của nó bật M1 do đó kết nối chân SW và cuộn cảm với nguồn cung cấp đầu vào.
Dòng điện cảm tăng dần được cảm nhận và khuếch đại bởi Bộ khuếch đại cảm biến dòng điện. Bù đoạn đường được tính tổng cho đầu ra Bộ khuếch đại cảm biến dòng điện và được so sánh với đầu ra Bộ khuếch đại lỗi bằng Bộ so sánh xung. Khi tổng đầu ra Bộ khuếch đại cảm biến dòng điện và tín hiệu Bù độ dốc vượt quá điện áp đầu ra EA, RS Flip-Flop được đặt lại và M1 bị tắt. Diode chỉnh lưu Schottky bên ngoài (D1) dẫn dòng điện cảm…
