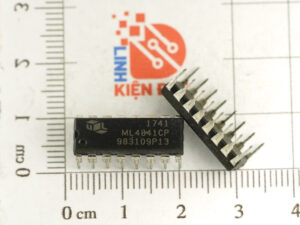

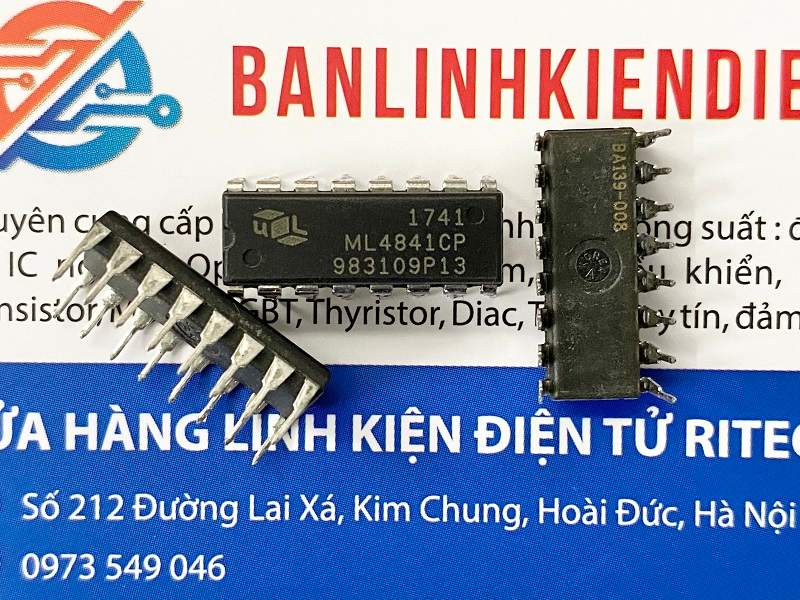

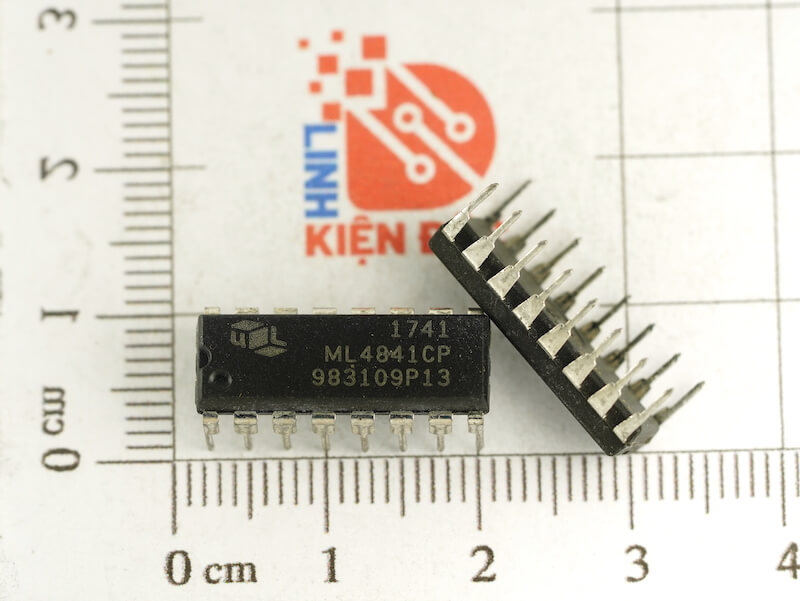

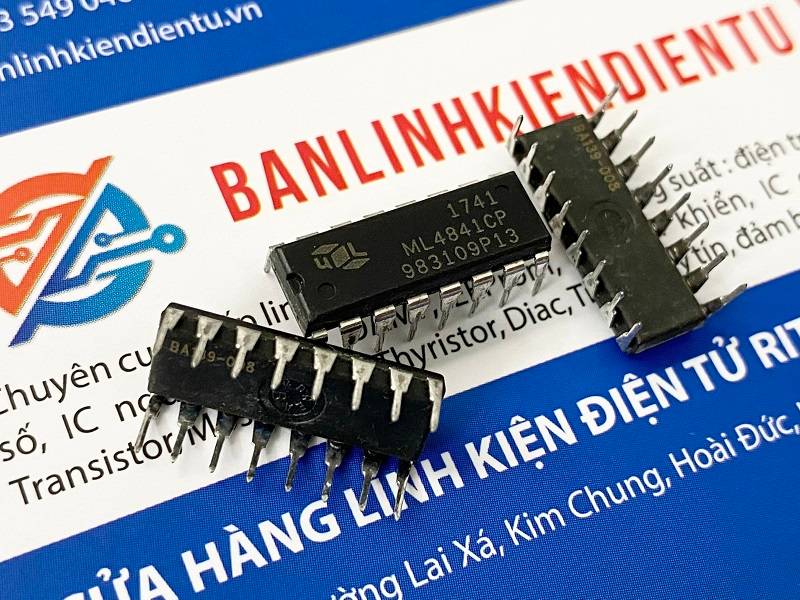

ML4841CP, ML4841 IC điều khiển PFC/PWM DIP-16

Giới thiệu IC ML4841CP

ML4841 là bộ điều khiển để điều chỉnh hệ số công suất, cung cấp năng lượng ở chế độ chuyển đổi. Hiệu chỉnh hệ số công suất (PFC) cho phép sử dụng các tụ điện số lượng lớn nhỏ hơn, chi phí thấp hơn, giảm tải đường dây điện và căng thẳng lên các FET chuyển mạch, đồng thời tạo ra nguồn điện tuân thủ đầy đủ các thông số kỹ thuật IEC1000-2-3. ML4841 bao gồm các mạch để thực hiện cạnh đầu, dòng điện trung bình, hiệu chỉnh hệ số công suất loại “tăng” và cạnh sau, bộ điều biến độ rộng xung (PWM).

Tần số PFC của ML4841 được tự động đặt bằng một nửa tần số PWM do bộ dao động bên trong tạo ra. Kỹ thuật này cho phép người dùng thiết kế với các thành phần đầu ra nhỏ hơn trong khi vẫn duy trì tần số hoạt động tối ưu cho PFC. Bộ so sánh quá điện áp sẽ tắt phần PFC trong trường hợp tải giảm đột ngột. Phần PFC cũng bao gồm bảo vệ giới hạn dòng điện cực đại và bảo vệ mất điện áp đầu vào.

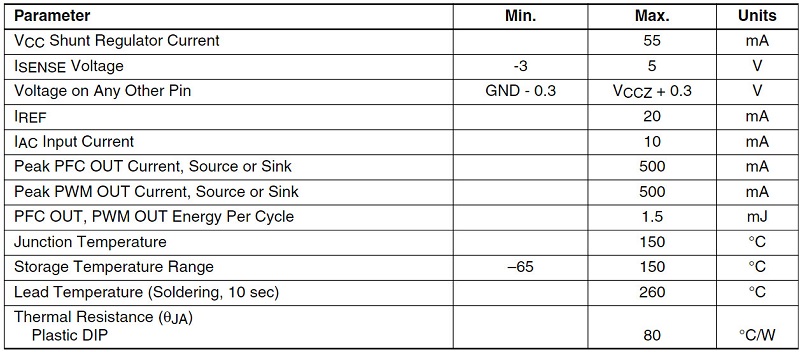

Thông số kỹ thuật ML4841CP

• Đồng bộ hóa nội bộ PFC và PWM trong một IC
• Giảm dòng điện gợn sóng trong tụ điện lưu trữ giữa phần PFC và CPU
• Dòng điện trung bình, chế độ liên tục, loại tăng áp, PFC cạnh đầu
• Có thể định cấu hình xung xung cuối hiệu suất cao cho hoạt động ở chế độ hiện tại hoặc chế độ điện áp
• Bù điện áp đường dây trung bình bằng điều khiển tắt nguồn
• Bộ so sánh quá áp PFC giúp loại bỏ hiện tượng “chạy lệch” đầu ra do loại bỏ tải
• Hệ số cấp dòng điện để cải thiện khả năng chống nhiễu
• Bảo vệ quá áp, UVLO và khởi động mềm

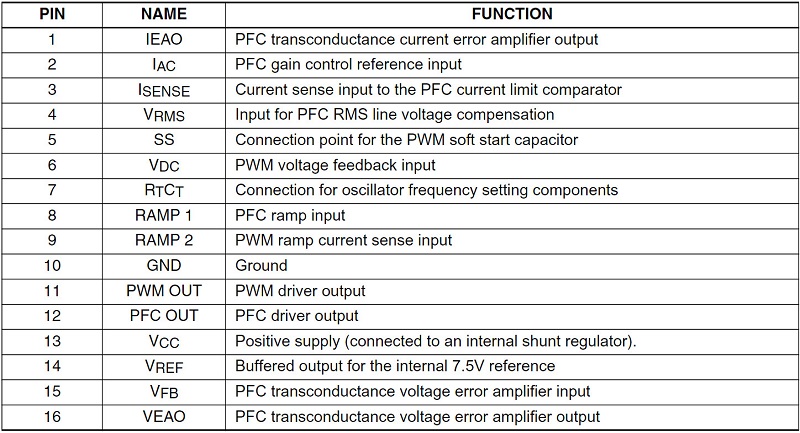

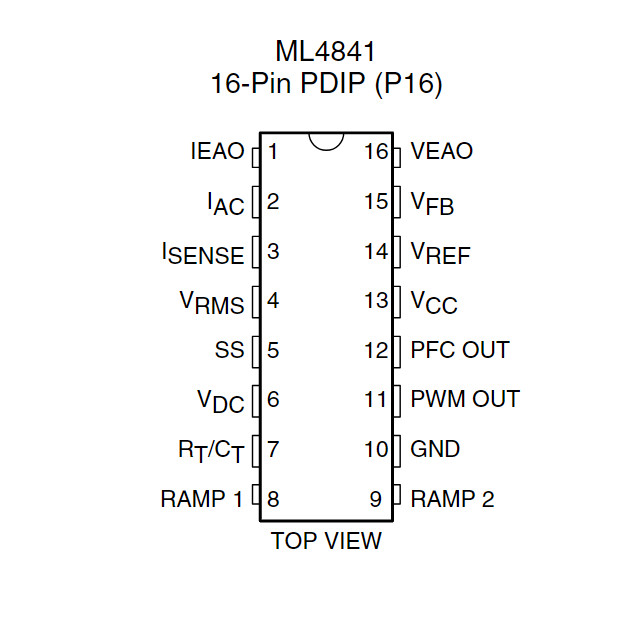

Sơ đồ chân ML4841CP

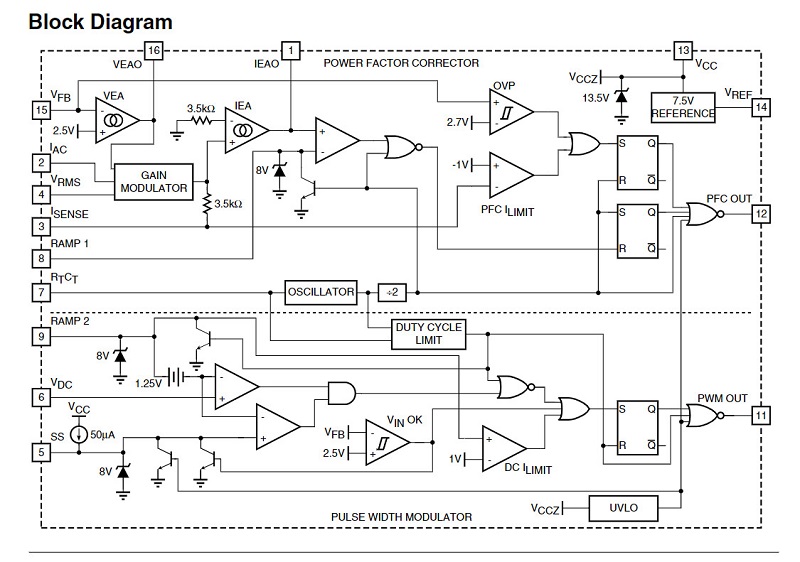

Sơ đồ khối ML4841CP

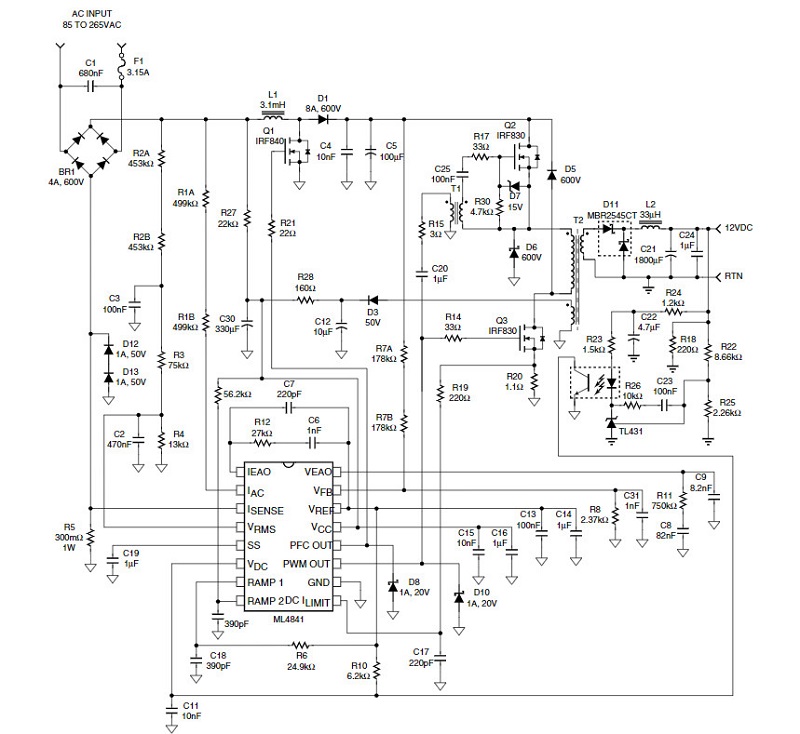

Ứng dụng: Bộ nguồn hiệu chỉnh hệ số công suất 100W

Kích thước ML4841CP

Xem thêm: Nhiều sản phẩm IC khác tại đây

Datasheet ML4841CP
