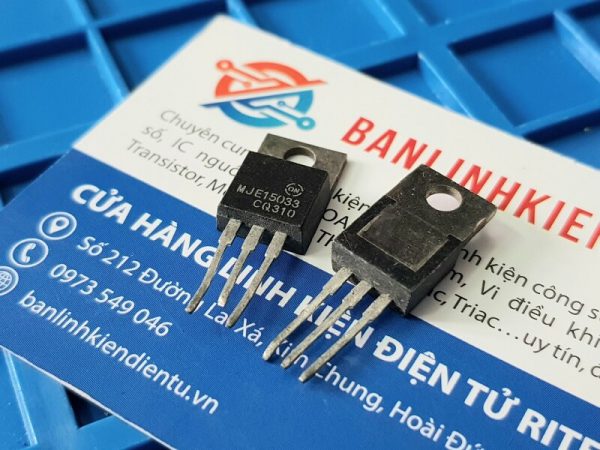

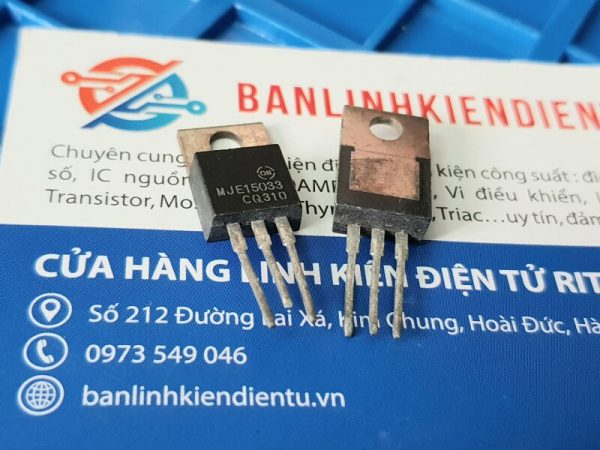

MJE15033G, MJE15033 Transistor PNP 250V-8.0A TO-220 Tháo Máy Zin

Giới thiệu về MJE15033

MJE15033 là một transistor NPN công suất cao, lý tưởng cho các ứng dụng đòi hỏi dòng điện và điện áp lớn, như trong hệ thống khuếch đại âm thanh, điều khiển động cơ, và các thiết bị nguồn chuyển mạch. Với khả năng hoạt động hiệu quả ở tần số cao và chịu được công suất lớn, MJE15033 là một linh kiện quan trọng trong các ứng dụng điện tử công suất và tự động hóa công nghiệp.

MJE15033

Đặc điểm kỹ thuật chính của MJE15033

1. Loại transistor:
   • MJE15033 là một transistor NPN, cho phép dòng điện chạy từ cực collector (C) đến cực emitter (E) khi có dòng điện dương được cung cấp cho cực base (B).
2. Điện áp và dòng điện cực đại:
   • Điện áp tối đa giữa collector-emitter (Vce): 250V, cho phép sử dụng trong các ứng dụng có điện áp cao.
   • Dòng điện tối đa của collector (Ic): 8A, giúp nó hoạt động hiệu quả trong các ứng dụng yêu cầu dòng điện lớn.
3. Công suất tiêu thụ:
   • MJE15033 có khả năng tiêu tán công suất lên tới 50W, giúp nó hoạt động ổn định mà không bị quá nhiệt trong các ứng dụng công suất cao.
4. Hệ số khuếch đại dòng (hFE):
   • Hệ số khuếch đại dòng của MJE15033 nằm trong khoảng từ 40 đến 240, cung cấp khả năng khuếch đại tín hiệu ổn định trong các mạch khuếch đại.
5. Tần số chuyển đổi:
   • MJE15033 có tần số cắt-off (fT) khoảng 30 MHz, cho phép nó hoạt động tốt trong các ứng dụng yêu cầu tần số cao như mạch khuếch đại RF.
6. Đóng gói:
   • Được đóng gói trong kiểu TO-220, giúp dễ dàng tản nhiệt khi sử dụng với tấm tản nhiệt.

Sơ đồ chân

Thông số kỹ thuật của Transistor MJE15033

Ứng dụng của MJE15033

1. Mạch khuếch đại công suất âm thanh:
   • MJE15033 thường được sử dụng trong các bộ khuếch đại âm thanh công suất cao, đảm bảo tín hiệu ra mạnh mẽ và chất lượng âm thanh tốt.
2. Điều khiển động cơ và tải lớn:
   • Với khả năng chịu dòng điện cao, transistor này rất phù hợp cho các ứng dụng điều khiển động cơ và tải công suất lớn trong các hệ thống công nghiệp.
3. Nguồn cung cấp chuyển mạch (SMPS):
   • MJE15033 cũng có thể được sử dụng trong các mạch nguồn chuyển mạch, nơi cần điều chỉnh dòng điện và điện áp một cách hiệu quả.
4. Mạch chuyển mạch công suất:
   • Nó có thể hoạt động như một công tắc điện tử trong các mạch chuyển mạch công suất, giúp bật/tắt các tải công suất cao.

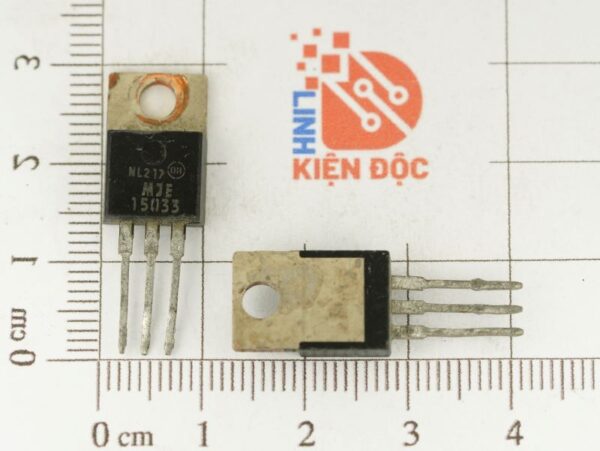

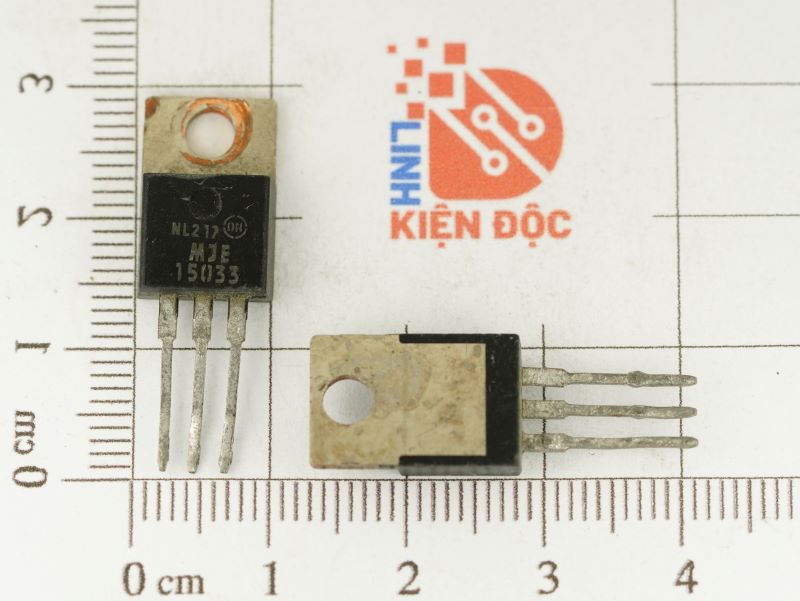

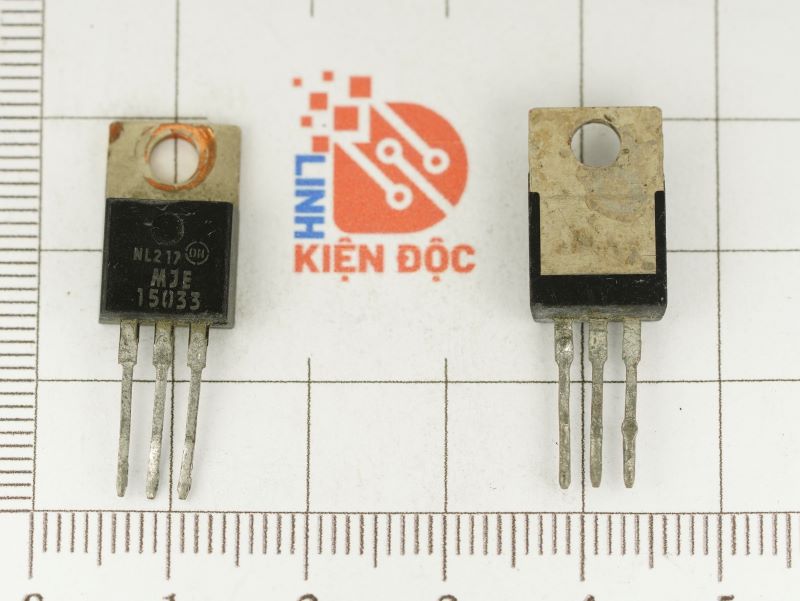

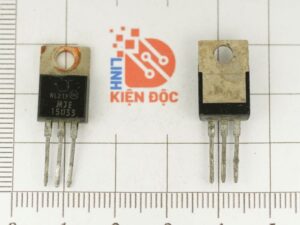

Kích thước của Transistor MJE15033

Xem thêm: Các sản phẩm Transistor khác

Datasheet MJE15033
